- Seite 1 BAUANLEITUNG INSTRUCTION MANUAL INSTRUCTIONS DE MONTAGE...
-
Seite 2: Warnungen Und Sicherheitshinweise
Betriebsanleitungen im Zusammenhang mit dem Modell sowie die Installation, der Betrieb, die Verwendung und Wartung der mit dem Modell zusammenhängenden Komponenten können von der Firma Staufenbiel nicht überwacht werden. Daher übernimmt die Firma Staufenbiel keinerlei Haftung für Verluste, Schäden oder Kosten, die sich aus dem fehlerhaften Betrieb, aus fehler- haften Verhalten bzw. -
Seite 3: Technische Daten

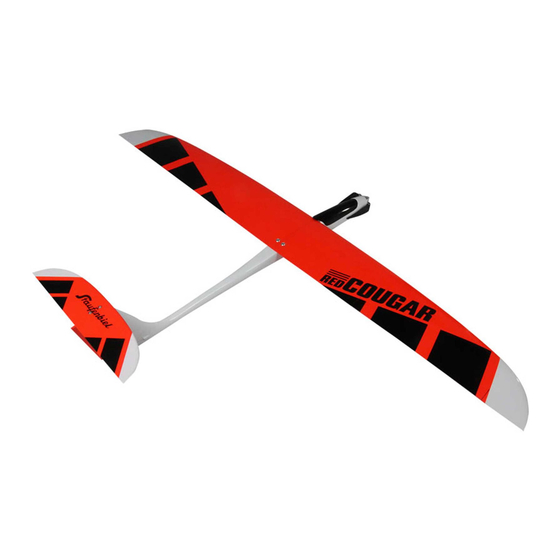

INHALTSÜBERSICHT Vorwort Schwerpunkt Der Rumpf Konformitätserklaärung Die Tragflächen Ruderausschläge TECHNISCHE DATEN Tragfflächen-Profil: MH-43 8,5% 1400 mm (55 in) 21,0 dm² 830 g (flugfertig) (325.5 in²) (29 oz) EINGEBAUTES ZUBEHÖR LiPo 2200mAh 3S (separat) Himax C2816 (1100KV) LiPo Ladegerät (separat) 30 A (separat erhältlich) min. - Seite 4 VORWORT Herzlichen Glückwunsch zum Erwerb des Red Cougar. Es handelt sich um einen Motorsegler von hoher Qualität. Die Bauausführung eines solchen Modells und damit verbundene Detaillösungen unterliegen einer gewissen Geschmacksabhängigkeit. Daher sind die Lösungen dieser Bauanleitung als Vorschlag zu verstehen, es gibt sicher hier und da andere Möglichkeiten und Herangehensweisen.
- Seite 5 Es folgt die Montage des Höhenruders, wobei die Befestigungsschrauben mit Loctite gesi- chert werden sollten. Anschließend wird die Seitenruderanlenkung montiert. Dabei wird das Ruderhorn fluchtend zum Bowdenzug mit leichtem Druck gegen das Seitenruder gedrückt, um die Bohrlöcher zu markieren, welche dann mit einem 2mm Bohrer gebohrt werden können.
-
Seite 6: Die Tragflächen
DIE TRAGFLÄCHEN Im ersten Schritt wird mit einem Messer vor- sichtig die Folie über den Servoschächten entfernt. Anschließend werden die Balsa-Versteifungen in die Schächte eingeklebt. Hier darauf ach- ten, dass die Holzmaserungen zur Versteifung senkrecht zueinander stehen. Die Servos werden in Schrumpfschlauch ein- geschrumpft und die Servoverlängerungskabel aufgesteckt. - Seite 7 Es folgt das Ausschneiden der Schachtverklei- dungen. Die Servos werden über den Sender wieder in neutralstellung gebracht und das Servohorn aufgeschraubt. Anschließend werden sie an- hand der Schachtverkleidungen ausgerichtet und mit Sekundenkleber in die Flächen einge- klebt. Die Querrudergestänge werden angebracht und zum Querruder ausgerichtet.
- Seite 8 Es folgt das Entfernen der Folie sowie das Ein- kleben der Hörner mit Sekundenkleber. Die Sicherungshülsen werden über die Gestän- ge gesteckt und die Gestänge in neutralstellung abgelängt. Anschließend werden die Siche- rungshülsen über die Drahtenden gesteckt. Die Schachtverkleidungen werden mit tesaFilm oder doppelseitigem klebeband über die Öff- nungen geklebt, sodass die Servos zugänglich bleiben.
-
Seite 9: Ruderausschläge
Stellen Sie den Schwerpunkt auf 55 mm hinter der Nasenleiste ein. ABSCHLUSS Genießen Sie nun den Erstflug mit Ihrem neuen Red Cougar. Mit den Angaben aus dieser Anleitung hält das Modell keine bösen Überraschungen parat. Trotzdem ist eine gute Idee, wenn beim ersten Start z.B. -
Seite 11: Konformitätserklärung
KONFORMITÄTSERKLÄRUNG Horizon Hobby GmbH erklärt hiermit, dass dieses Produkt konform zu den essentiellen Anforderungen der EMC Direktive. Eine Kopie der Konformitätserklärung ist online unter folgender Adresse verfügbar : http://www.horizonhobby.com/content/support-render-compliance HINWEISE ZUM UMWELTSCHUTZ Dieses Produkt darf nicht mit anderem Abfall entsorgt werden. Stattdessen obliegt es dem Benut- zer, das Altgerät an einer designierten Receycling-Sammelstelle für elektrische und elektronische Geräte abzugeben. - Seite 32 © 2017 Horizon Hobby GmbH...
