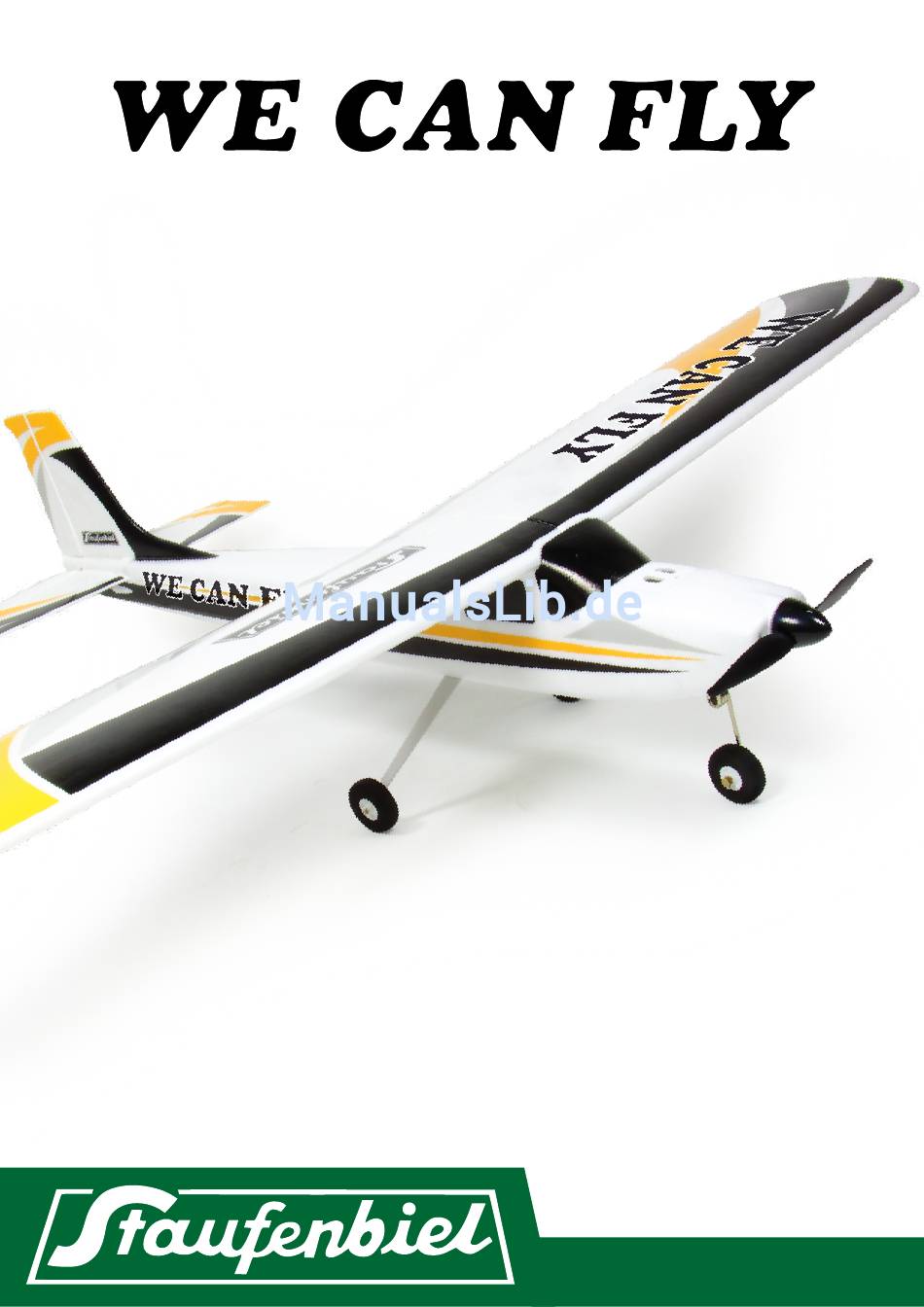

- Seite 1 MONTAGEANLEITUNG INSTRUCTION MANUAL INSTRUCTIONS DE MONTAGE Art. 0314303...
-
Seite 2: Sicherheitshinweise
Installation, der Betrieb, die Verwendung und Wartung der mit dem Modell zusammenhängenden Komponenten können von der Firma Staufenbiel nicht überwacht werden. Daher übernimmt die Firma Staufenbiel keinerlei Haftung für Verluste, Schäden oder Kosten, die sich aus dem fehlerhaften Betrieb, aus fehlerhaften Verhalten bzw. in irgendeiner Weise mit dem vorgenannten zusammenhängend er- geben. -
Seite 3: Inhaltsverzeichnis

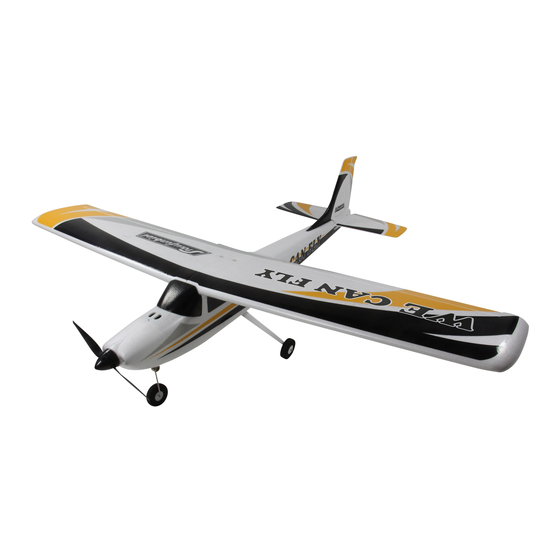

INHALT Vorwort und Lieferumfang Montage des Propellers Montage des Hauptfahrwerkes Der Abwurfschacht Montage des Heckleitwerkes Einstellen des Schwerpunktes Montage der Tragfläche Ruderausschläge Einsetzen des Empfängers Konformitätserklärung Montage der Tragfläche am Rumpf Hinweise zum Umweltschutz TECHNISCHE DATEN 1460 mm (57 in) 1220 mm (48 in) 36,5 dm²... - Seite 4 VORWORT Herzlichen Glückwunsch zum Erwerb Ihrer WE CAN FLY. Das Modell ist Baugleich mit der U CAN FLY II von Hype, dem 100.000-fach bewährte Trainer mit Abwurfschacht. Die WE CAN FLY ist der ideale Trainer für Einsteiger. Das gutmütige und langsame Flugverhalten des Modells gibt dem Piloten viel Zeit, das nächste Steuermanöver einzuleiten.
-
Seite 5: Montage Des Hauptfahrwerkes
MONTAGE DES HAUPTFAHRWERKES Als erstes montieren Sie das Hauptfahrwerk wie abgebildet mit den 2 beiliegenden 3x16 mm Schrauben. MONTAGE DES HECKLEITWERKES Setzen Sie das Seitenleitwerk auf das Höhenleitwerk auf und fädeln Sie die Anlenkung des Sei- tenruders wie abgebildet ein. Schieben Sie als erstes das Heckleitwerk von oben in den Rumpf ein und schieben Sie dann das Heckleitwerk nach vorne. -
Seite 6: Montage Der Tragfläche
Fädeln Sie die Rudergestänge in die Ruderhörner ein wie abgebildet und sichern Sie diese mit den beiliegenden Gestänge-Clips. MONTAGE DER TRAGFLÄCHE Als nächstes schieben Sie den Kohlefaser-Flächenverbinder wie abgebildet in die rechte Tragflä- che ein. Anschließend die linke Tragfläche aufschieben. Setzen Sie die Kuntstoffverriegelung auf wie abgebildet. -
Seite 7: Einsetzen Des Empfängers
EINSETZEN DES EMPFÄNGERS Setzen Sie den Empfänger wie abgebildet in den Rumpf ein und schließen Sie alle Servokabel an ihren Empfänger an. MONTAGE DER TRAGFLÄCHE AN DEN RUMPF Setzen Sie die Tragfläche auf den Rumpf auf. Schieben Sie die Tragfläche nach vorne, so dass die beiden Tragflächendübel in die Löcher hinein rutschen. -
Seite 8: Montage Des Propellers
MONTAGE DES PROPELLERS Schieben Sie die Spinner-Rückplatte auf den Luftschraubenmitnehmer. Als nächstes die Luftschrau- be auf den Luftschraubenmitnehmer schieben, dann die beiliegende Unterlegscheibe aufsetzen. Die Mutter mit Hilfe eines Zehner Schraubenschlüssels sorgfältig festziehen. Nun setzen Sie die Spinnerkappe auf und befestigen sie mittels der beiliegenden zwei Schrauben 2,5x8 mm. DER ABWURFSCHACHT Stecken Sie das Servo des Abwurfschachtes an einen freien Kanal ihres Empfängers an. -
Seite 9: Einstellen Des Schwerpunktes
EINSTELLEN DES SCHWERPUNKTES Nehmen Sie die Abdeckung des Akkuschachtes ab und schieben Sie den Flug-Akku ein. Den Flug-Akku sichern Sie im Modell mit dem beiliegenden selbstklebenden Klettband. Stellen Sie den Schwerpunkt auf 83 mm hinter der Nasenleiste ein. RUDERAUSSCHLÄGE ▲ 10 mm / ▼ 10 mm Querruder ▲... -
Seite 10: Konformitätserklärung
Ihrem Haushaltsabfall Entsorgungsdienst oder bei der Verkaufsstelle Ihres Proukts. VERFASSER DIESER ANLEITUNG Text: M.F. Layout: M.P.M. Bilder: M.F. STAUFENBIEL Gustav Staufenbiel GmbH, Hanskampring 9, 22885 Barsbüttel, Deutschland Geschäftsführer: Klaus Breer Tel.: +49 40-30061950, eMail: info@modellhobby.de, Webseite: www.modellhobby.de Copyright © Gustav Staufenbiel GmbH, 2016... - Seite 32 © 2015 Gustav Staufenbiel GmbH © 2016 Gustav Staufenbiel GmbH...
