DELTA DORE TYXIA RF 642 Anleitung

TYXIA RF 642
Funk-Empfänger, 1 Kanal
www.deltadore.com
Aufgrund möglicher Weiterentwicklungen von Normen und Produkten sind die in der
vorliegenden Dokumentation aufgeführten Angaben und Bilder nur bei entsprechen-
der Bestätigung von uns verbindlich.
6
Zuordnen des Empfängers
mit einem Öffnungsmelder
Ein dem Empfänger zugeordneter Melder ermöglicht
beispielsweise das Umschalten der Heizung in den
Frostschutzbetrieb,
wenn ein Fenster offen ist.
Drücken Sie am Empfänger die Taste so lange, bis
die Kontrollleuchte blinkt (~3 Sek.).
Drücken Sie am Melder den Testknopf.
Stellen Sie sicher, dass die Kontrollleuchte am Emp-
fänger nicht mehr blinkt.
Der Melder ist dem Empfänger zugeordnet.
• Lesen Sie diese Anleitung vor der Installation
aufmerksam durch.
• Das Gerät muss vorschriftsmäßig installiert werden.
• Trennen Sie das Gerät vor jeglichen Eingriffen stets
von der Stromzufuhr.
• Versuchen Sie nicht, das Gerät selbst zu reparieren.
Wenden Sie sich an unseren Kundendienst.
• Verwenden Sie zur Befestigung des Geräts für den
Untergrund (Rigips, Mauersteine usw.) geeignete
Schrauben.
• Aus Gründen der Übersichtlichkeit sind die Schau-
bilder als vereinfachte Darstellungen ausgeführt.
Schutzvorrichtungen und sonstiges in einschlägi-
gen Normen vorgeschriebenes Zubehör sind nicht
abgebildet.
Anschluss gemäß NF-Norm C15-100 und dem
Stand der Technik entsprechend. Starke Störungen
durch angeschlossene oder in der Nähe stehende
Geräte sind zu vermeiden (EU-Richtlinie 2014/30/
EU).
4
Anschluss an die Heizung
Anschluss eines Heizkessels mit
Thermostateingang
Schließen Sie die Klemmen 3 und 4
des Empfängers an die beiden
Eingangsklemmen des Thermost-
ats am Heizkessel an.
Heizkessel
Heizkessel-
230V
Thermostateingang
Entfernen Sie beim Verkabeln bei Bedarf den Shunt
(Draht) zwischen den beiden Thermostateingangs-
klemmen.
Beispiel einer Heizkessel-
klemmenleiste
Shunt
entfernen
Achten Sie bei einem Heizkessel
mit Zeituhreingang darauf, dass
Sie diesen Eingang nicht mit dem An den Empfänger
des Thermostats verwechseln. anzuschließende
Drähte
7
Impulsbetrieb (Fernschalter, Garagentor, elektrisches Tor)
Anschluss
Spannungs-
versorgung
230 V
Stromstoß-
Steuerung eines
schalter
Türöffners
(z. B. Gartentor)
Funktionsweise des TYXIA RF 642
Das Drücken der Taste des Empfängers ermöglicht
das Ändern des aktuellen Zustands (ein oder aus).
WICHTIG: Der Empfänger ist ausschließlich im
Impulsbetrieb einsetzbar, wenn ihm ein Sender
zugeordnet wurde.
1
Beschreibung

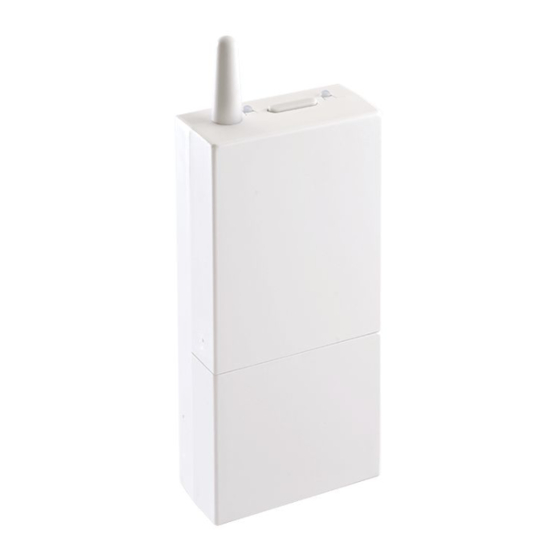

Der Funkempfänger TYXIA RF 642 kann für 2 An-
wendungen eingesetzt werden:
- Steuerung von Automationen wie Leuchten,
Garagentoren oder elektrischen Toren.
- Steuerung der Heizung per Anschluss an einen
Heizkessel in Verbindung mit einem Thermostats-
ender oder per Schütz bei einer Elektroheizung.
Antenne
Kontrollleuchte
Taste
Abdeckung
(abnehmbar)
3
Befestigung und Anschluss
Abnehmen der Abdeckung
Drücken Sie gegen den Stift,
um die Abdeckung anheben
und abnehmen zu können.
Befestigen mit Schrauben
Befestigung an der Wand mit
den mitgelieferten Schrauben
und Dübeln.
Anschluss eines Heizkessels ohne
Thermostateingang
Falls der Heizkessel über keinen
Thermostateingang verfügt
können Sie die Umwälzpumpe
neben dem Heizkessel
direkt ansteuern.
230V
Umwälzpumpe
Spannungsversorgung
230 V/50 Hz
Zur Steuerung der elektrischen
Heizkörper ist UNBEDINGT ein
für die anzusteuernde
Gesamtleistung geeigneter
Leistungsschütz zu verwenden.
Spannungs-
L
versorgung
N
230 V/50 Hz
230V
L
N
Spannungsversorgung
der Schützspule ODER
Heizkörper
Schütz (nicht mitgeliefert)
N
in der Schalttafel
installiert
Direkte Ansteuerung der
Heizkörper bei Leistung
Funktionsweise mit einem zugeordneten
TYXIA-Sender
Der Impulsbetrieb kann ausschließlich über
die Taste o (TYXIA) gesteuert werden.
ODER
(Änderung des aktuellen Zustands)
Drücken Sie am Empfänger die Taste so lange, bis
die Kontrollleuchte blinkt (~3 Sek.).
Sie haben 2 Wahlmöglichkeiten.
Langsames Blinken: einfacher Betrieb.
Schnelles Blinken: Impulsbetrieb.
Drücken Sie zum Umschalten auf die jeweils andere
Blinkgeschwindigkeit die Taste am Empfänger.
Wählen Sie das schnelle Blinken.
Halten Sie anschließend am Sender die Taste o ca.
5 Sek. lang gedrückt.
Die Taste leuchtet auf, erlischt und leuchtet erneut
auf. Lassen Sie wieder los.
Achten Sie darauf, dass die Kontrollleuchte am Emp-
fänger jetzt nicht mehr blinkt.
Die Taste des Senders ist dem Empfänger im Impuls-
betrieb zugeordnet.
2
Einbauort
Der Empfänger muss neben der Steuerung der
Automationen (Schalttafel) oder der Heizung
(Brenner oder Thermostateingang für Heizkessel,
Schalttafel für Anlagen mit Schütz) platziert werden.
Um eine störungsfreie Funkverbindung zu gewähr-
leisten, dürfen keine Metallgegenstände (Kabel,
Metallwände u. ä.) in der Umgebung der Antenne
vorhanden sein.
Sorgen Sie dafür, dass für die Spannungsversor-
gung ein an das 230 V-Netz angeschlossenes Kabel
bereitliegt.
Befestigen mit
doppelseitigem Klebeband
Befestigung an der Wand mit dem
mitgelieferten doppelseitigen
Klebeband.
Reinigen Sie die für die Befestigung
2
gewählte Oberfläche vor dem
Aufkleben des Bands gründlich.
1 Anschluss
Für den Anschluss der Steuerdrähte
führen Sie die Drähte durch den
hierfür vorgesehenen Kabelkanal
oder durch die zu bohrende
Öffnung Ê.
Einzelheiten entnehmen Sie bitte
dem Abschnitt, der Ihren
Anlagentyp betrifft.
Bringen Sie nach dem
Anschließen die Abdeckung
wieder an und schalten Sie den
Strom am Hauptschalter ein.
5
Zuordnen des Empfängers mit einem
Thermostatsender
Drücken Sie am Empfänger die Taste so lange, bis
die Kontrollleuchte blinkt (~3 Sek.).
Bringen Sie den Empfänger in den Zuordnungsmo-
dus (siehe entsprechende Bedienungsanleitung).
Achten Sie darauf, dass die Kontrollleuchte am
Empfänger nicht mehr blinkt.
Der Empfänger ist dem Sender zugeordnet.
L
N
Heizkörper
< 3000 W
1
