12. Wenn keine Luftblasen mehr aufsteigen, Hydrauliköl bis zur Höhe des Stützrings (21) in die untere Manschette (61)
füllen.
13. Sicherstellen, dass die Backenführung (3) lose ist (siehe Schritt 7). Luftkolbenaufbau (66) und Rohraufbau (78) halb
in die untere Manschette (61) schieben. Luftkolben in dieser Position festhalten, Mundstückgehäuse anbringen und
mit der Hand festziehen.
14. Überschüssiges Öl mit einem sauberen Tuch vom Luftkolbenaufbau (66), dem unteren Handgriff (63) und der unteren
Manschette (61) abwischen. Kammer (110) über den Luftkolbenaufbau (66) stülpen, das ganze Gerät umdrehen und
die vier Inbusschrauben (111) mit einem Drehmoment von 7,5 – 8,5 Nm festziehen.
15. Mundstückgehäuse (6) entfernen und die Backenführung (3) mit der Hand festziehen.

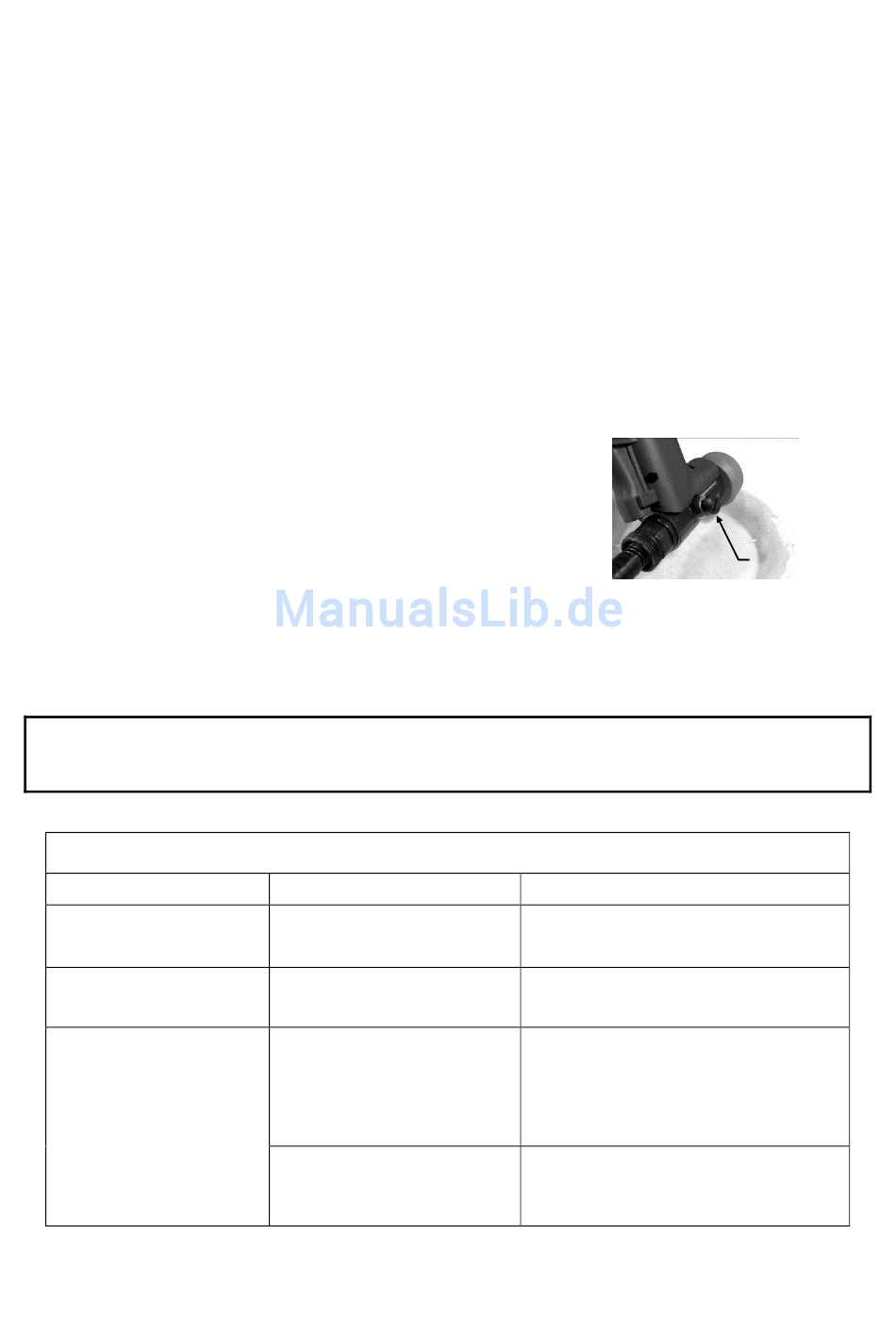

16. Füllschraube (53) etwa 3 - 3½ Umdrehungen weit aufdrehen bzw. bis eine 3,6 mm große Lücke entsteht, um
überschüssiges Öl und Luftblasen abzulassen. Wenn kein Öl mehr ausfließt, die Füllschraube wieder festziehen (Abb.
7).
17. Schmutz und Öl vom Gerät abwischen.
18. Mundstückgehäuse (6) und Dornauffangvorrichtung (113) wieder anbringen.
Achtung: Während des Auseinander- und Zusammenbaus dürfen keine Metallspäne oder
Schmutzteile in das Hydrauliköl und das Innere der Kammer eindringen.
Teil
Vorderteil des Geräts
reinigen und schmieren
Spannbacken überprüfen
Dornauffangvorrichtung
Achtung: Nur von Emhart empfohlene Schmiermittel verwenden
®
Manufacturing GmbH • Tel. 06 41/9 74 23 0 • Fax 06 41/9 74 23 11 •
Seite 14 HEYMAN
Instandhaltung
Vorbeugende Wartung
Maßnahme
Siehe "Wartung des
Vorderteils"
Spannbacken und Zähne auf
Beschädigungen und
Verschleiß inspizieren
Dornauffangbehälter leeren
Schalldämpfer reinigen
Abb. 7
Häufigkeit
1 x pro Tag bzw. 1 x pro 5000 Niete
Während der Wartung des Vorderteils
oder wenn die Spannbacken am Dorn
abrutschen
Wenn die Menge der gesammelten
Dorne im Auffangbehälter die Aufnahme
weiterer Dorne erschwert. Die
Aufnahmekapazität hängt von der
Nietgröße ab – etwa 50-60 Niete, Größe
4,8 - 6,4 mm
Einmal in der Woche oder wenn die
Saugkraft des MCS nicht mehr ausreicht,
um
Dorne
in
den
einzuziehen
www.heyman.de
Füllschraube
(45)
Auffangbehälter
•
