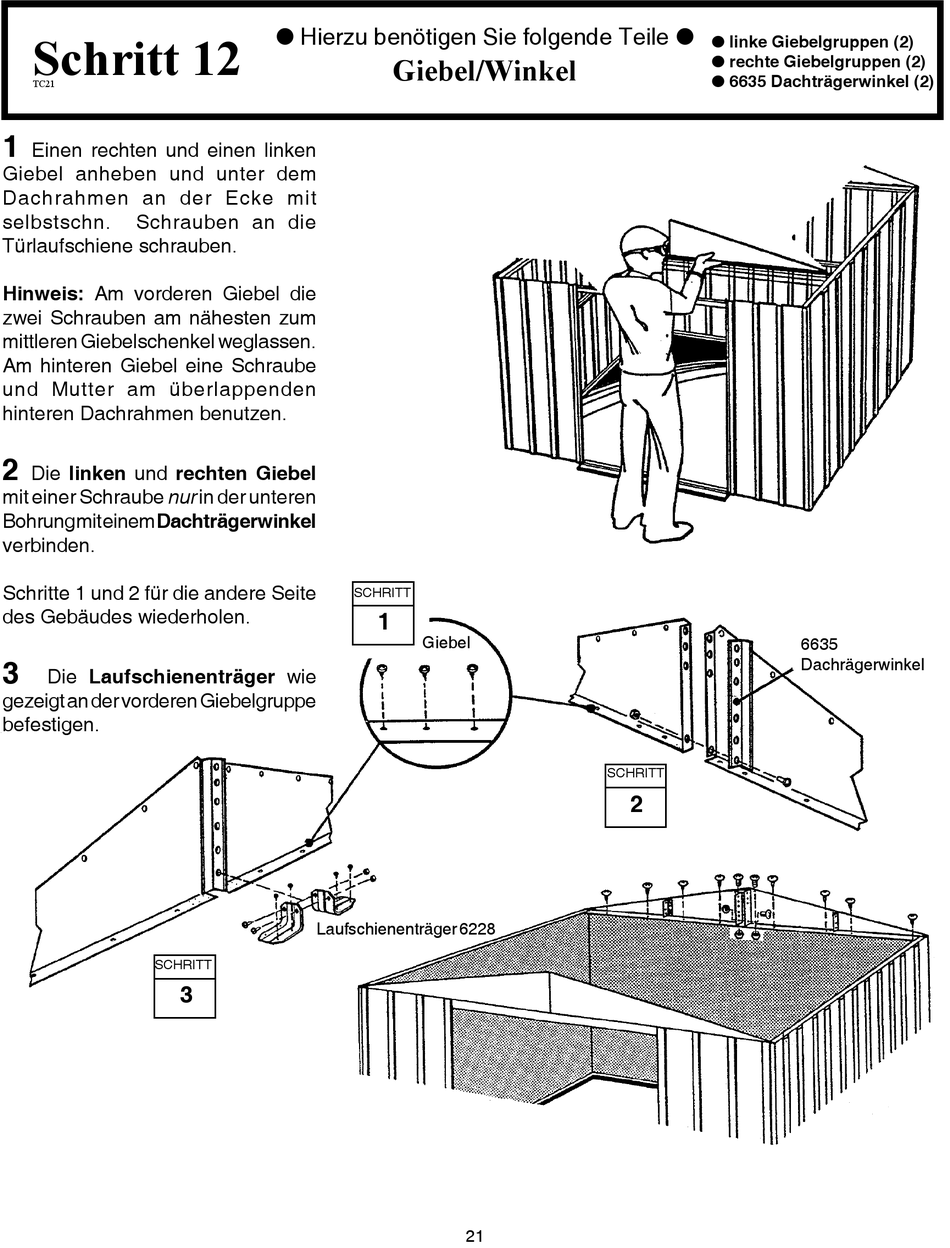

Schritt 12
TC21
1
Einen rechten und einen linken
Giebel anheben und unter dem
Dachrahmen an der Ecke mit
selbstschn.
Schrauben an die
Türlaufschiene schrauben.
Hinweis: Am vorderen Giebel die
zwei Schrauben am nähesten zum
mittleren Giebelschenkel weglassen.
Am hinteren Giebel eine Schraube
und Mutter am überlappenden
hinteren Dachrahmen benutzen.
2
Die linken und rechten Giebel
mit einer Schraube nur in der unteren
Bohrung mit einem Dachträgerwinkel
verbinden.
Schritte 1 und 2 für die andere Seite
des Gebäudes wiederholen.
3
Die Laufschienenträger wie
gezeigt an der vorderen Giebelgruppe
befestigen.
SCHRITT
3
Hierzu benötigen Sie folgende Teile
Giebel/Winkel
SCHRITT
1
Giebel
Laufschienenträger 6228
SCHRITT
2
21
linke Giebelgruppen (2)
rechte Giebelgruppen (2)
6635 Dachträgerwinkel (2)
6635
Dachrägerwinkel
