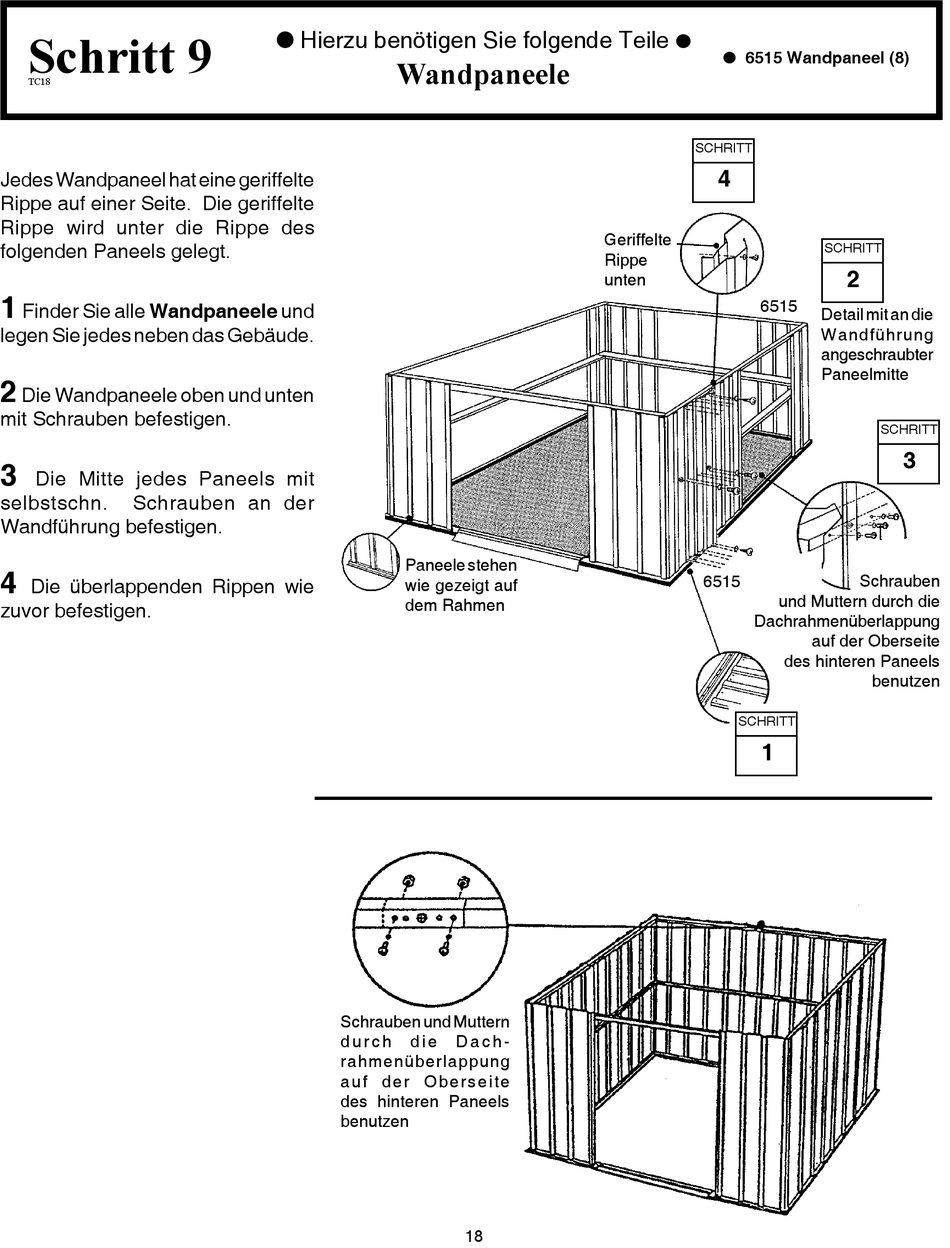

Schritt 9
TC18
Jedes Wandpaneel hat eine geriffelte
Rippe auf einer Seite. Die geriffelte
Rippe wird unter die Rippe des
folgenden Paneels gelegt.
1
Finder Sie alle Wandpaneele und
legen Sie jedes neben das Gebäude.
2
Die Wandpaneele oben und unten
mit Schrauben befestigen.
3
Die Mitte jedes Paneels mit
selbstschn.
Schrauben an der
Wandführung befestigen.
4
Die überlappenden Rippen wie
zuvor befestigen.
Hierzu benötigen Sie folgende Teile
Wandpaneele
Paneele stehen
wie gezeigt auf
dem Rahmen
Schrauben und Muttern
d u r c h
d i e
D a c h -
rahmenüberlappung
a u f d e r O b e r s e i t e
des hinteren Paneels
benutzen
Geriffelte
Rippe
unten
18
6515 Wandpaneel (8)
SCHRITT
4
SCHRITT
2
6515
Detail mit an die
Wandführung
angeschraubter
Paneelmitte
6515
und Muttern durch die
Dachrahmenüberlappung
auf der Oberseite
des hinteren Paneels
SCHRITT
1
SCHRITT
3
Schrauben
benutzen
