Konsolenbefestigung:
Die beiden äußersten Konsolen zuerst befestigen und
ausrichten. Alle weiteren Konsolen mit Hilfe einer Schnur
exakt zu den äußeren Konsolen fluchtend ausrichten.
Unebenheiten des Untergrundes durch geeignete
Unterlagen ausgleichen. Anschließend alle Schrauben
fest anziehen und Konsolen auf guten Sitz prüfen.
bei Regenschutzdach:
i
Die Haltebügel auf den Wandkonsolen vormontieren und
senkrecht ausrichten, bevor die Schrauben fest angezogen
werden. (Endmontage Regenschutzdach siehe Punkt 3.4.)
2.7. Markisenfixierung:
i
Zum Anheben der Markise auseichend Personal
bereitstellen. Die Markisengewichte erreichen bis
zu 110kg; die Gewichte sind auf der Verpackung
definiert.
•
Markise mit dem Montagerohr von vorne in die
Konsolen heben und die Klemmteile seitlich
einschieben.
•
Schrauben am Gewinde leicht einfetten und von
unten in die Bohrungen stecken. Schrauben
mittels Vierkantmuttern sichern.
•
Markise seitlich ausrichten.
•
Alle Konsolenschrauben fest anziehen.
2.8. Koppelanlagen:
Bei werksseitig teilmontierten Markisen
!
(Koppelanlagen ohne Antrieb) sind die unter
Federspannung stehenden Teile gegen
unbeabsichtigtes Öffnen gesichert.
Diese Sicherung darf erst nach der Koppelung
!
beider Anlagen entfernt werden (Verletzungsgefahr).
•
Anlage mit Antrieb zuerst befestigen (wie in
Punkt 2.7. beschrieben).
•
Anlage mittels Prüfkabel ca. 50mm ausfahren.
•
Koppelanlage ohne Antrieb in die Konsolen
einhängen und sichern (Klemmteile, Schrauben).
•
Vierkantzapfen der Koppelanlage mit einem
Gabelschlüssel SW 13 gegen die Ausfahrrichtung
drehen, bis ein Eingriff in das Vierkantloch der
Antriebsanlage möglich ist.

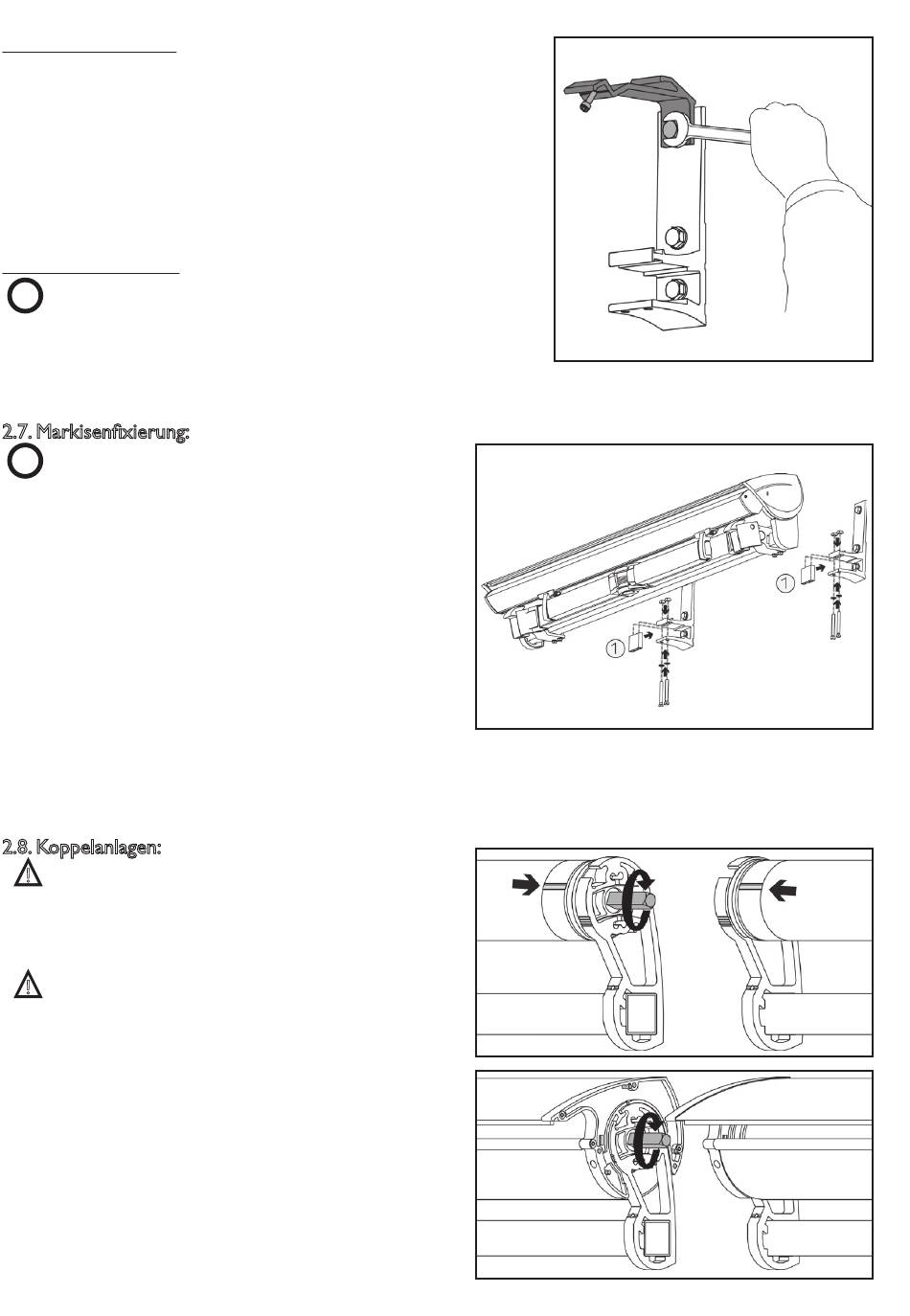

Abb. Eco 5300
