Inhaltszusammenfassung für Eco Markisen Eco 5200

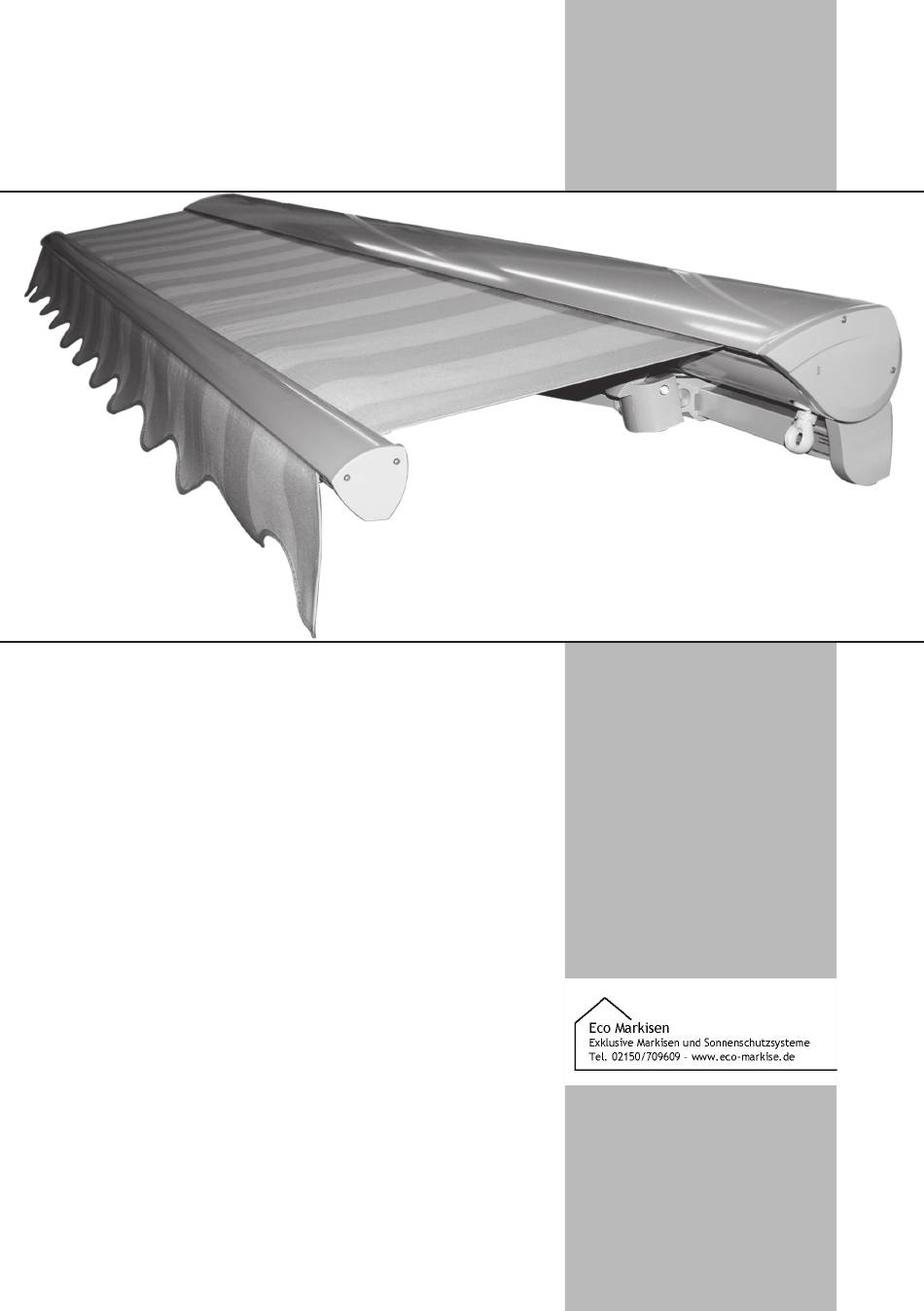

- Seite 1 Montageanleitung Eco 5200 / Eco 5300...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis 1. Sicherheitshinweise, Warnhinweise und Informationen für die Montage 1.1 Erklärung der Hinweise 1.2. Allgemeine Sicherheitshinweise 2. Montage 2.1. Werkzeuge und Hilfsmittel 2.2. Montagevorbereitung 2.3. Windklassen: Definition und Einstufung 2.4. Montagesituationen: Wand, Decke und Sparren 2.5. Anbringungshöhe, Anzahl und Position der Konsolen 2.6. -
Seite 3: Sicherheitshinweise, Warnhinweise Und Informationen Für Die Montage
Dieses Symbol kennzeichnet wichtige Produktinformationen für den Monteur. 1.2. Allgemeine Sicherheitshinweise: Die Markisen Eco 5200 + Eco 5300 sind nach den Bestimmungen der DIN EN 13561 konstruiert und gefertigt. Dennoch können bei der Montage bzw. Bedienung durch Nichtbeachtung der entsprechenden Anleitungen Gefahren für die beteiligten Personen entstehen. -
Seite 4: Montagevorbereitung
5 (nach Beaufort-Skala) 29 - 38 km/h Klasse 3 starker Wind 6 (nach Beaufort-Skala) 39 - 48 km/h Einstufung der Markisen Typ Eco 5200 + Eco 5300: Ausführung / Ausfall 150 cm 200 cm 250 cm 300 cm 350 cm... - Seite 5 2.4. Montagesituationen: Wandmontage Eco 5200 Wandmontage Eco 5300 Deckenmontage Eco 5200 Deckenmontage Eco 5300 Dachsparrenmontage Eco 5200 Dachsparrenmontage Eco 5300...
-
Seite 6: Anbringungshöhe, Anzahl Und Position Der Konsolen
Benutzung sind in der Bedienungsanleitung definiert. Erforderliche Mindestanzahl der Konsolen Eco 5200/Eco 5300: In der nachstehenden Tabelle sind die Mindestanzahlen (=Lieferumfang-Standard) an Konsolen für die Montage von Eco 5200/Eco 5300 auf Betonuntergrund C20/25 (B25) definiert. Ausfall (cm) Breite (cm) -
Seite 7: Befestigungstechnik
Position der Konsolen: Die Konsolen sind möglichst nah an den Anbindungspunkten der Arme zu setzen. Die folgenden Skizzen zeigen die bestmögliche Aufteilung der Konsolen. Das Maß >A< sollte maximal 300mm betragen. Bei Koppelanlagen ist darauf zu achten, dass die Anlagen nach dem Einhängen in die Konsolen noch um ca. - Seite 8 Auszugskräfte bei Montage auf Betonuntergrund [N] nach Konsolplan Eco Markisen Ausfall [cm] Breite Schatten- Montage [cm] plus ohne 1178 1688 1133 1511 2160 1058 1555 2159 1416 1840 2536 ohne 1388 1988 1520 2025 2553 3961 Wand 1256 1847 2561...
-
Seite 9: Markisenfixierung
Konsolenbefestigung: Die beiden äußersten Konsolen zuerst befestigen und ausrichten. Alle weiteren Konsolen mit Hilfe einer Schnur exakt zu den äußeren Konsolen fluchtend ausrichten. Unebenheiten des Untergrundes durch geeignete Unterlagen ausgleichen. Anschließend alle Schrauben fest anziehen und Konsolen auf guten Sitz prüfen. bei Regenschutzdach: Die Haltebügel auf den Wandkonsolen vormontieren und senkrecht ausrichten, bevor die Schrauben fest angezogen... -
Seite 10: Tuchschlitzabdeckung
Darauf achten, dass die Positionen der Kedernuten der beiden Tuchwellen übereinstimmen. Anlagen vollständig zusammenschieben und Konsolenschrauben festziehen. Bei Eco 5300 beim Zusammenschieben darauf achten, dass beide Markisen dieselbe Dachneigung haben (Zapfen am seitlichen Ende greifen ineinander). Fallprofilkupplung: Wenn keine Tuchschlitzabdeckung vorgesehen ist, die Koppelanlage mindestens 100 cm ausfahren. -
Seite 11: Inbetriebnahme
Die Endlagenschalter des Motors sind bereits werksseitig eingestellt, bauseitig notwendige Korrekturen sind möglich laut „Motor-Einstellanleitung”. Markise ganz ausschalten und Abschaltpunkt überprüfen. Einstellung E-Antrieb Eco 5200 Um eine Veränderung der Endlagenprogrammierung vornehmen zu können, wird die mitgelieferte Motorbeschreibung und ein Schlitzschraubendreher benötigt. Die Einstellung erfolgt bei geöffneter Markise auf der Antriebsseite und wird mittels des Schlitzschraubendrehers vorgenommen. -
Seite 12: Markisenneigung / Dachneigung Einstellen
Nachjustierung der Ein - und Ausfahrrichtung kann jetzt vorgenommen werden. Nach Abschluss der Arbeiten ist die Einstelltaste erneut zu drücken, um die Programmierung abzuschließen. Einstellung E-Antrieb Eco 5300 Um eine Veränderung der Endlagenprogrammierung vornehmen zu können, wird die mitgelieferte Motorbeschreibung benötigt. Die Einstellung der Markise erfolgt auf der Antriebsseite und wird mittels des Einstellkabels vorgenommen. - Seite 13 Verstellen der Dachneigung Eco 5300: • Markise ca. ½ Meter ausfahren. • mit schmalem Schlitzschraubendreher in die Öffnung der Seitendeckel eingreifen und nach hinten (Richtung Wand) drücken, um die Seiten- deckel zu lösen. • Gewindestift mittels Inbusschlüssel SW 4 lösen. •...
-
Seite 14: Montage Beenden / Übergabe An Kunden
3.5 Montage beenden / Übergabe an Kunden: • Baustelle aufräumen. Verpackungen mitnehmen und gemäß den örtlichen Vorschriften entsorgen. • Die Eco Markisen Auftragsnummer und die Produktbezeichnung ist für eventuelle spätere Rückfragen in der Bedienanleitung durch den Monteur unter dem Punkt „Produktkennzeichnung“ zu dokumentieren. •... -
Seite 15: Fehleranalyse
5. Fehleranalyse: Art der Störung Ursache Fehlerbehebung kein Strom Anschluss überprüfen (Fachfirma) Motor falsch angeschlossen Anschluss überprüfen (Fachfirma) Thermoschutz des Motors 15-20 Minuten warten, dann wieder aktiviert bedienen Motor funktioniert nicht Lichtsignal auf Handsender prüfen, Batterien der Fernbedienung leer Batterien erneuern Übergeordnete Steuerung Warten bis übergeordnetes Signal verhindert manuelle Bedienung...
