Darauf achten, dass die Positionen der Kedernuten der beiden Tuchwellen übereinstimmen. Anlagen
vollständig zusammenschieben und Konsolenschrauben festziehen.
Bei Eco 5300 beim Zusammenschieben darauf achten, dass beide Markisen dieselbe Dachneigung haben
(Zapfen am seitlichen Ende greifen ineinander).

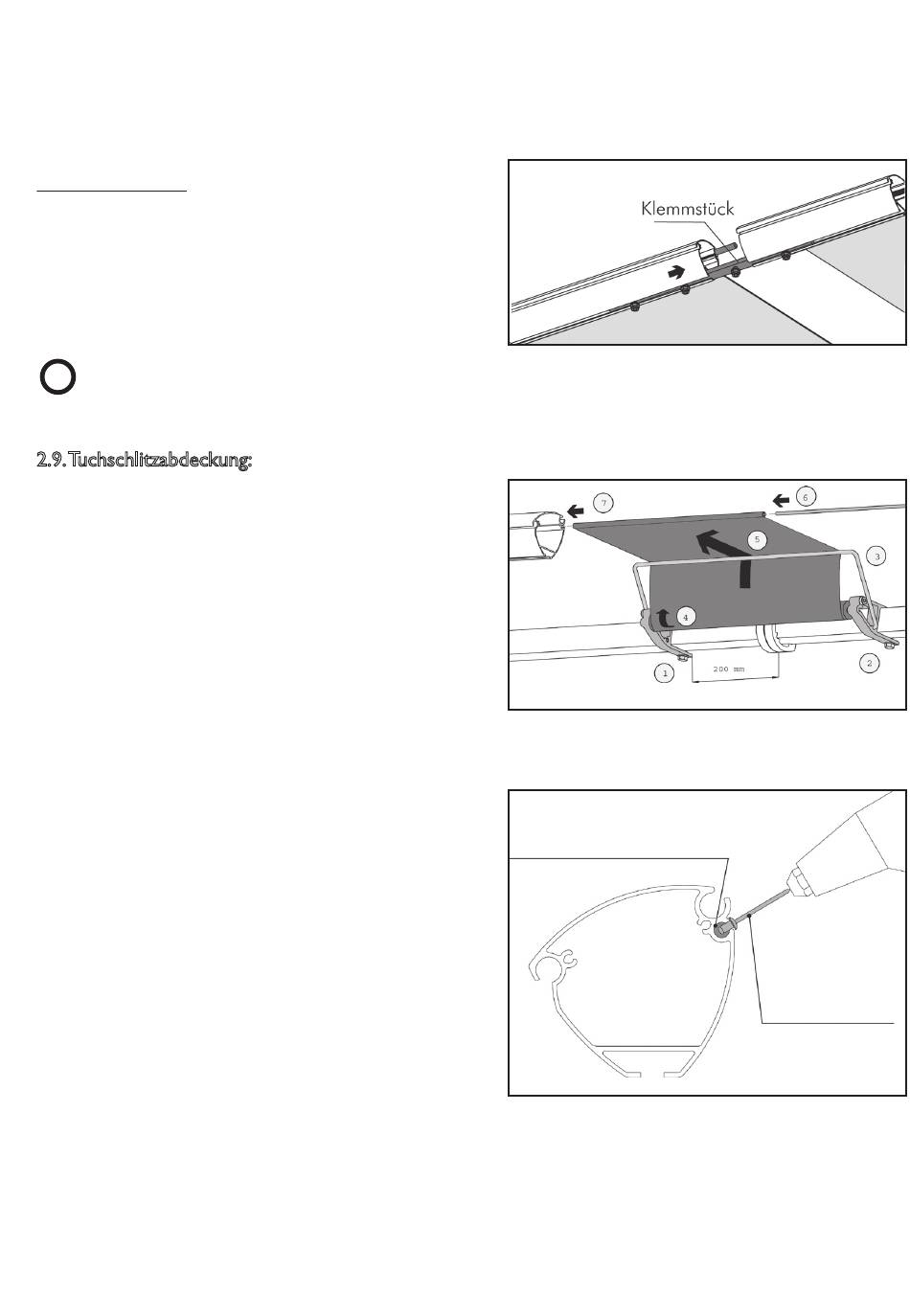

Fallprofilkupplung:
Wenn keine Tuchschlitzabdeckung vorgesehen ist,
die Koppelanlage mindestens 100 cm ausfahren.
Beide Fallprofile mit dem Kupplungsprofil (in einem
der beiden Fallprofile vormontiert) verbinden und die
Muttern mittels Gabelschlüssel SW 13 festziehen.
i
Darauf achten, dass sich kein Spalt zwischen den beiden Fallprofilen ergibt.
2.9. Tuchschlitzabdeckung:
•
Im gleichen Ausfahrzustand den linken Halter (1)
der Tuchschlitzabdeckung (Teil ohne Lagerbuchse)
200 mm vom Anlagenstoß entfernt montieren.
•
Federwelle (4) einhängen und den rechten Halter
(2) befestigen.
•
Leitbügel (3) so einhängen, dass er auf den
Schraubenköpfen aufliegt.
•
Federwelle (4) 3 - 4 Umdrehungen in
Pfeilrichtung vorspannen.
•
Stoffende über den Bügel nach vorne zum
Fallprofil führen.
•
Keder (6) in die Stoffschlaufe (7) einschieben.
•
Fallprofile auseinander drücken und die Stoffschlaufe
inkl. Keder in die kleine Kedergasse des Fallprofils
einschieben.
•
beide Fallprofile mit dem Klemmstück (in einem
der beiden Fallprofile vormontiert) verbinden
und die Muttern mittels Gabelschlüssel SW 13
festziehen.
•
Schlitztuch parallel zur Bespannung ausrichten.
•
Keder in der Kedergasse beidseitig mittels Blind-
nieten sichern (Blindniete mit Flachkopf 3x6 mm)
