ANLEITUNG FÜR EINBAU, BEDIENUNG UND WARTUNG
Schaltgerät/Elektrokomponenten für
KESSEL -Fäkalien-Rückstauautomat Staufix
Installation
Inbetriebnahme
der Anlage wurde durchgeführt von Ihrem Fachbetrieb:
Name/Unterschrift
Datum
Produktvorteile
Schaltgerät Spritzwassergeschützt IP 54
Steckeranschlüsse für einfachste Montage
Kein Öffnen zur Installation erforderlich
Kein Öffnen für die Wandmontage erforderlich
Einweisung
Ort
Stempel Fachbetrieb
®
FKA Standard
Änderungsstand: 11/2010
Sachnummer:
Techn. Änderungen vorbehalten
010-845
Werbung
Inhaltsverzeichnis
Fehlerbehebung
Inhaltszusammenfassung für Kessel Staufix FKA Standard

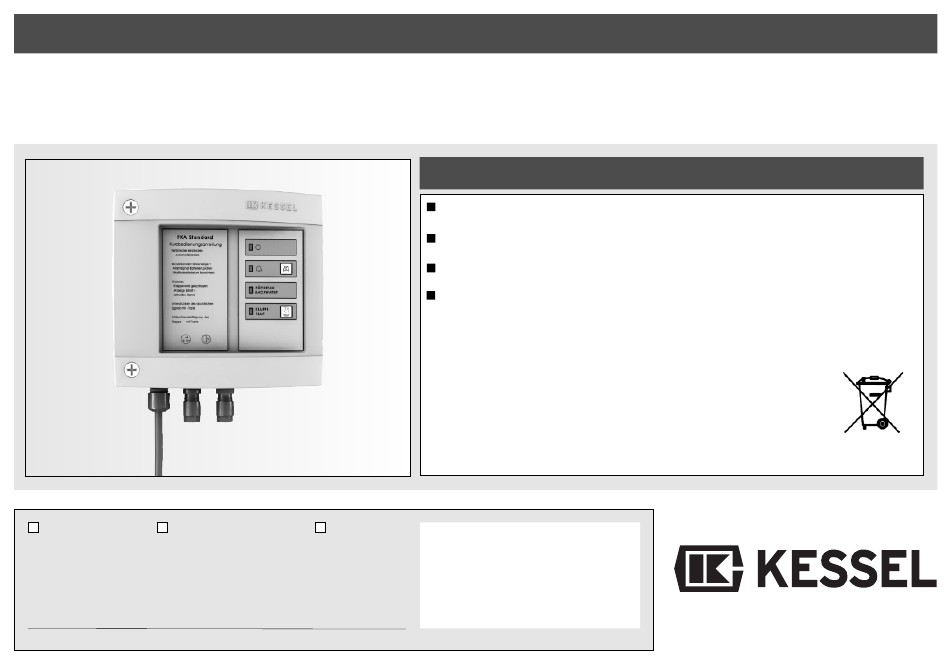

- Seite 1 ANLEITUNG FÜR EINBAU, BEDIENUNG UND WARTUNG Schaltgerät/Elektrokomponenten für KESSEL -Fäkalien-Rückstauautomat Staufix ® FKA Standard Produktvorteile Schaltgerät Spritzwassergeschützt IP 54 Steckeranschlüsse für einfachste Montage Kein Öffnen zur Installation erforderlich Kein Öffnen für die Wandmontage erforderlich Installation Inbetriebnahme Einweisung der Anlage wurde durchgeführt von Ihrem Fachbetrieb: Änderungsstand: 11/2010...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis ......................Seite Sicherheitshinweise ......................Seite 1. Allgemein Wandmontage des Schaltgerätes............. Seite Kabelanschluss................. Seite 2. Elektroanschluss Anschluss Antriebsmotor ..............Seite Sondenanschluss ................Seite Externer Signalgeber ................ Seite Potentialfreier Kontakt ..............Seite Verlängerung der Steuerleitungen ............ Seite Anschlussplan Schaltgerät ............... Seite ...................... -
Seite 3: Sicherheitshinweise
Sicherheitshinweise Das Personal für Montage, Bedienung, wie die Vorschriften der örtlichen Energie stand befinden. Bei Beschädigung darf die Wartung und Reparatur muß die entspre- Versorgungsunternehmen zu beachten. Anlage auf keinen Fall in Betrieb genom- chende Qualifikation für diese Arbeiten auf- Die Anlage stellt eine Komponente einer men werden bzw. -
Seite 4: Allgemein
1. Allgemein Sehr geehrter Kunde, wir freuen uns, dass Sie sich für ein Produkt von KESSEL entschieden haben. Die gesamte Anlage wurde vor Verlassen des Werkes einer strengen Qualitätskontrolle unterzogen. Prüfen Sie bitte dennoch sofort, ob die Anlage vollständig und unbeschädigt bei Ihnen angeliefert wurde. Im Falle eines Transportschadens beachten Sie bitte die Anweisung in Kapitel „Gewährleistung“... -
Seite 5: Wandmontage Des Schaltgerätes
Deckelöffnung mög- lich ist. Die Schrauben, die Kunststoffdübel und eine Bohrschablone sind im Lieferum- Hinweis zum Kabelschutz fang enthalten. Bei freiverlegten Sonden- und Motorkabel ist vor Verbiß von Ungeziefer zu schützen. Ein entsprechender Schutzmantel ist über den KESSEL-Kundendienst erhältlich. Bild 3... -
Seite 6: Anschluss Antriebsmotor
2. Elektroanschluss Bild 6 2.3 Anschluss Antriebsmotor (Bild 5) HINWEIS: Die abgeflachte Antriebswelle des Motors Die Vorschriften der VDE 0100, VDE muss sich in senkrechter Stellung befinden 01107, IEC, bzw. der örtlichen EVU (En- (Auslieferungszustand). Den Verriegelungs- ergie-Versorgungsunternehmen) sind zu hebel des Betriebsverschlusses auf dem beachten. -
Seite 7: Verlängerung Der Steuerleitungen
2. Elektroanschluss Rückstau oder einer Störung über den po- tentialfreien Kontakt gemeldet. Bei Klap- 2.8 Anschlussplan Schaltgerät penprüfung (Tastenfunktion „Klappe Test“) erfolgt eine Alarmmeldung über den poten- tialfreien Kontakt, wenn die Klappe die End- lage “zu” erreicht. Anschließend den Plati- nenanschluss auf die Basisplatine oben auf- stecken. - Seite 8 3. Inbetriebnahme Zur Inbetriebnahme muss das Schalt- gerät nicht mehr geöffnet werden. a) Gehäuse Schaltgerät Die im Lieferumfang enthaltenen Batterien b) Verschlussschraube sind bereits angeschlossen und werden beim ersten 230V-Netzanschluss aktiviert. c) Netzanschlussleitung Die Netzleitung anschließen. Das Schalt- d) Kurzbedienungsanleitung gerät führt einen Grundfunktionstest, die e) grüne LED „Power“...
-
Seite 9: Betriebsfälle
4. Betrieb 4.1 Betriebsfälle Netzbetrieb Batteriebetrieb grün leuchtet blinkt (1 sec. Takt) Betriebsbereitschaft Power-LED Alarm-LED Klappe schließt Power-LED grün leuchtet Alarm-LED Rückstau Rückstau-LED orange blinkt Klappe-LED orange blinkt blinkt (1 sec. Takt) Klappe ist geschlossen Power-LED grün leuchtet Alarm-LED Rückstau-LED orange blinkt blinkt... -
Seite 10: Funktionstasten
4. Betrieb Klappe vollständig geschlossen ist. Außer- dem ändert sich der Alarmton. Während des 4.2 Funktionstasten Rückstaus kann die Klappe nicht manuell Der Alarm kann durch Drücken der Alarm- geöffnet werden! Alarm-Taste taste quittiert werden. Die Alarm-LED blinkt Achtung: Das Ende des Rückstaus wird und zeigt dem Betreiber somit an, daß... -
Seite 11: Störungen Bei Netzbetrieb
5. Fehlererkennung Mit dem KESSEL-Schaltgerät können Fehler bei der Inbetriebnahme sowie während des Betriebs erkannt und somit leicht abgestellt werden. 54.1 Störungen bei Netzbetrieb: Power-LED blinkt, Fehleranzeige Ursache Batterie fehlt oder ist defekt Abstellmaßnahme Netzstecker ziehen, Batterien - Initialisierung: Die Anlage kann in Be-... - Seite 12 5. Fehlererkennung Achtung: Betriebsverschluss-Stellung Power-LED leuchtet Klappe kann bei der Inbe- Netzstecker ziehen, Batterie deak- Fehleranzeige Ursache Abstellmaßnahme Hinweise prüfen! Die Steuerung versucht 3 x im In- tivieren; Staufix -Deckel öffnen, Alarm-LED blinkt triebnahme, bzw. durch die Klappe-LED blinkt, „Prüfen“-Taste nicht vollstän- Blockierung beseitigen und Anlage tervall die Klappe zu schließen und dabei Signalton...
-
Seite 13: Störungen Bei Batteriebetrieb/Netzausfall
5. Fehlererkennung 5.2 Störungen bei Batteriebetrieb / Netzausfall: Fehleranzeige Ursache Abstellmaßnahme Hinweise Gerät ist im Batteriebetrieb; Netzspannung kontrollieren, ggf. Alarm-LED blinkt Die Anlage ist 2 Stunden funktionsfähig. Netzspannung fehlt wiederherstellen Anschließend geht das Gerät in den Sleep- schnell Modus (siehe Kap. 6.3 Zusatzfunktionen) - Im Betrieb: Steuerleitung Fehlererkennung erfolgt nur im Betrieb Power-LED... - Seite 14 5. Fehlererkennung Achtung: Betriebsverschluss-Stellung Fehleranzeige Klappe-LED Ursache Klappe kann nicht vollstän- Abstellmaßnahme Netzstecker ziehen, Batterie ab- Hinweise klemmen; Staufix -Deckel öffnen, prüfen! Die Steuerung versucht 3 x im In- dig geschlossen werden, blinkt schnell Alarm-LED d. h. die Klappe wird durch Blockierung beseitigen und Anlage tervall die Klappe zu schließen und dabei einen Gegenstand im Rück-...
-
Seite 15: Potentialfreier Alarmausgang
6. Zusatzfunktionen den im Batteriebetrieb, geht sie in einen sog. riespannung. Fällt die Batteriespannung Das KESSEL-Schaltgerät für den Staufix „Sleep-Modus“. Das heißt, die Klappe des Be- während des Batteriebetriebes unter 13,5 V 6.1 Potentialfreier Alarmausgang ® kann mit einem Anschluss für einen potential- triebsverschlusses wird automatisch geschlos- ab, schließt der Motor den Betriebsver-... -
Seite 16: Technische Daten
7. Technische Daten Netzspannung (primär) 230 V AC; 50/60 Hz (Eurostecker) Leistung standby 2,5 W Leistung Potentialfreier Alarmkontakt (Zubehör) 42 V DC / 0,5 A (Umschaltkontakt) Einsatztemperatur 0°C bis + 50°C Schutzart IP 54 (Schaltgerät), IP 68, 0,3 bar (Motor, Sonde) 24 h Schutzart (Gesamtanlage ohne Schaltgerät) IP 68 bei max. -
Seite 17: Inspektion
Unsere Kundendienstpartner finden Sie 2.) mehrmaliges Betätigen des Notver- unter: 8.3 Hinweise zum elektrischen schlusses durch schließen und öffnen www.kessel.de/ewt/kontakt/kundendienst Schaltgerät • Die Batterien sind Verschleißteile und soll- ten möglichst jährlich überprüft und gege- benenfalls gewechselt werden. Beim Wechseln ist auf umweltgerechte Entsor- 8.2 Wartung... -
Seite 18: Gewährleistung
1. Ist eine Lieferung oder Leistung mangelhaft, neu zu laufen, jedoch nur im Umfang der Neu- Voraussetzung hierfür ist eine fachmännische so hat KESSEL nach Ihrer Wahl den Mangel lieferung. Montage sowie ein bestimmungsgemäßer Be- durch Nachbesserung zu beseitigen oder eine Es wird nur für neu hergestellte Sachen eine... -
Seite 19: Übergabeprotokoll Für Den Einbauer
10. Übergabeprotokoll für den Einbauer Typenbezeichnung * KESSEL-Bestellnummer * Fertigungsdatum * (*gemäß Typenschild/Rechnung) Objektbezeichung / Anlagenbetreiber Adresse / Telefon / Telefax Planer Adresse / Telefon / Telefax Ausführende Baufirma / Sanitärfirma / Elektrofirma Adresse / Telefon / Telefax Abnahmeberechtigter Adresse / Telefon / Telefax Übergabeperson... -
Seite 20: Übergabeprotokoll Für Das Einbauende Unternehmen
10. Übergabeprotokoll für das einbauende Unternehmen Die Inbetriebnahme und Einweisung wurde im Beisein des Abnahmeberechtigten und des Anlagenbetreibers durchgeführt. Der Anlagenbetreiber/Abnahmeberechtigte wurde auf die Wartungspflicht des Produktes gemäß der beiliegenden Bedienungsanleitung hingewiesen. Die Inbetriebnahme und Einweisung wurde nicht durchgeführt Dem Auftraggeber / Inbetriebnehmer wurden folgende Bauteile und/oder Produktkomponenten übergeben**: __________________________________________________________________________________________________________ __________________________________________________________________________________________________________ __________________________________________________________________________________________________________...
