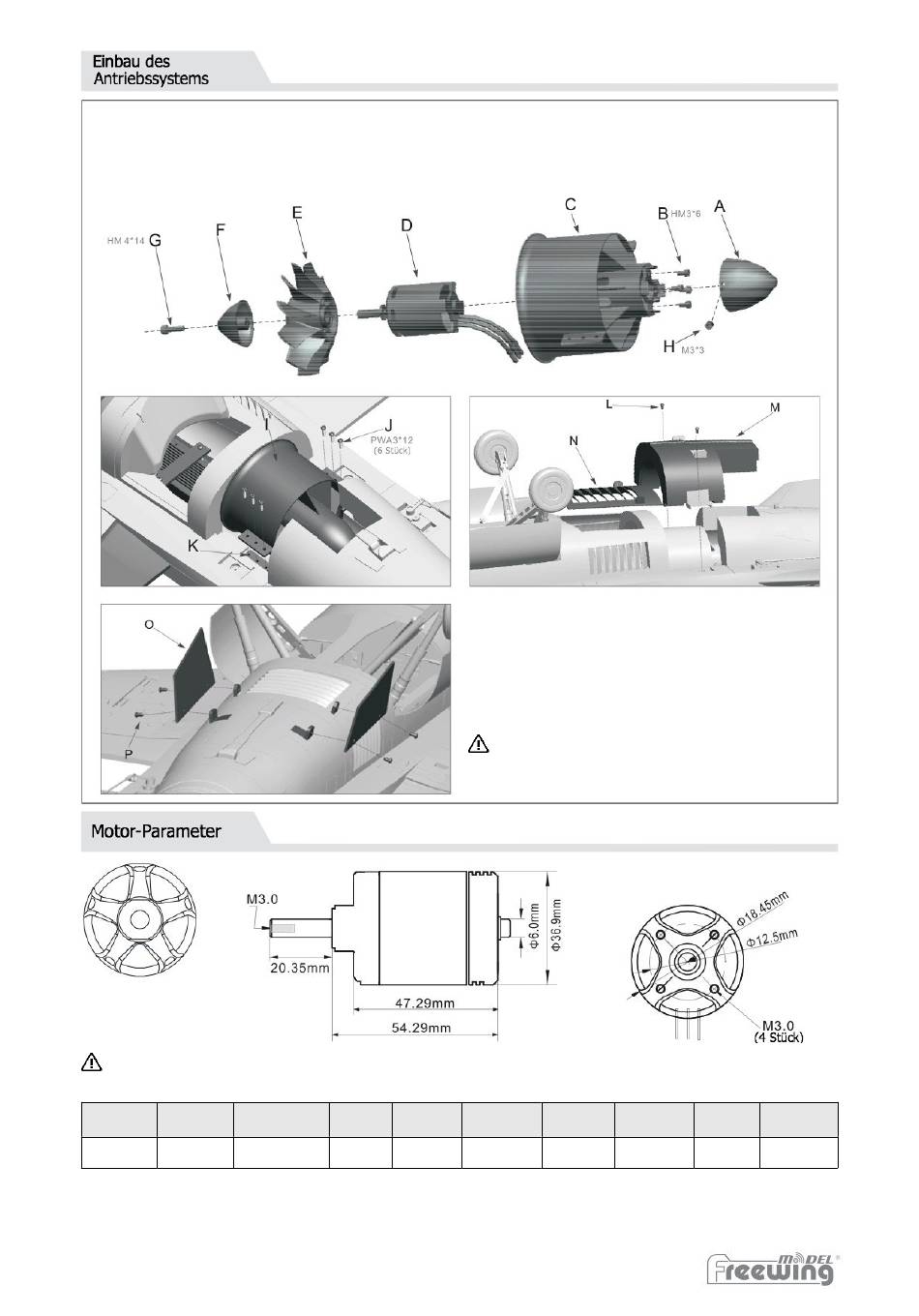

1. Bauen Sie den Motor (D) in das Impelllergehäuse (C) ein.
2. Befestigen Sie den Motor (D) mit 4 Schrauben (B).
3. Schieben Sie den Rotor (E) auf die Motorachse (achten Sie
während dieses Vorgangs bitte darauf, dass der Rotor an
der am Motor angebrachten Platte aufliegt).
Wichtiger Hinweis: Falls Sie einen anderen Motor verwenden möchten, überprüfen Sie bitte, ob der Motor die hier angegebenen
Masse und Werte aufweist.
Artikel-
kV-Wert
Nummer
MO03748
1550 UpM/V
F-16 Fighting Falcon
www.modellmarkt24.ch;
www.modellmarkt24.ch;
Strom
Schub
Spannung (V)
(A)
22,2
95
4. Setzen Sie den Spinner (F) auf und verschrauben Sie ihn mit
der Senkschraube (G)
5. Schieben Sie die hintere Abdeckung (A) auf das Gehäuse (C)
und fixieren Sie sie mit den beiden Madenschrauben (H).
Zubehörteile und Spezifikation
I – Impeller
J – Schraube PWA3 x 12 mm, 6 Stück
K – Rumpf
L – Schraube PA3 x 10 mm, 2 Stück
M – Abdeckung/Befestigung Impeller
N – Lufteinlassgitter
O – Luftleitblech
P – Schraube PA3 x 8 mm, 4 Stück
Wichtiger Hinweis: Berühren Sie niemals den laufenden oder an den
Akku angeschlossenen Impeller mit der Hand. Verletzungsgefahr!
Benutzen Sie zum Testen des Impellers nur einen entsprechenden
Sicherheitsstand.
Widerstand
Gewicht
(g)
Ω
(g)
3600
0,02
195
- 17 -
www.modellmarkt24.de
www.modellmarkt24.de
Leerlauf-
Fahrt-
Rotor
Strom
steller
12 Blatt,
2,7A/10V
> 95A
90 mm
