- Seite 1 Artikelnummer: FJ 30 6 11 P www.modellmarkt24.ch; www.modellmarkt24.ch; www.modellmarkt24.de www.modellmarkt24.de...
- Seite 2 Übersicht Servos Integrierter Schaltkreis zur Steuerung der Servos und Beleuchtung Verwendung der Querruder als Landeklappen Einbau des Akkus Schwerpunktlage Einbau des Antriebssystems Motor-Parameter Ruder-Funktionskontrolle Dual Rate Zentrierung Höhenruder Fehlersuche und -behebung F-16 Fighting Falcon - 1 - www.modellmarkt24.ch; www.modellmarkt24.ch; www.modellmarkt24.de www.modellmarkt24.de...
- Seite 3 FeiYi building, face to Labor Bureau Fumin Middle Road, Dalang Town, Dongguan City CHINA Das folgende Produkt: Freewing F16 Fighting Falcon ( Art. Nr. FJ30611P ) Entspricht den grundlegenden Anforderungen der europäischen EMV Richtlinie 2004/108/EC Folgend die angewendeten harmonisierten Normen: EN 301 489-1 V1.7.1: 2006 EN 301 489-3 V1.4.1: 2008...
-
Seite 4: Allgemeine Sicherheitshinweise

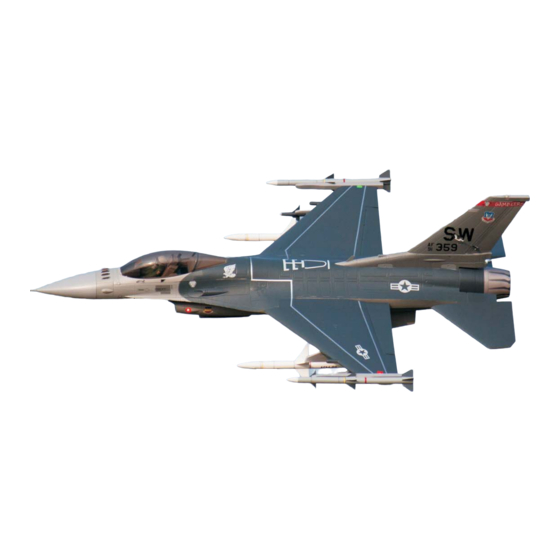

Dieses neue Modell der F-16 „Fighting Falcon“ wartet mit exzellenten Massstabs-Details auf. Es reproduziert nicht nur das exzellente strukturelle Design, sondern setzt auch viele hoch innovative Ideen um. Hierdurch gelang es Freewing, das Abfluggewicht – ohne Raketen – unterhalb 3.600 g zu halten und eine Endgeschwindigkeit bis 160 km/h zu erreichen. Weitere Innovationen beinhalten: –... -
Seite 5: Warnungen Und Vorsichtsmassnahmen Zum Umgang Mit Akkus
Kapazität in mAh multipliziert mit dem C-Wert ergibt den maximalen Dauerstrom in mA. Beispiel: ein 2.200 mAh-Akku mit einem C-Wert von 35 kann dauerhaft 2.200 x 35 / 1.000 = 77 A abgeben. Der auf diese Weise von Ihnen errechnete F-16 Fighting Falcon - 4 - www.modellmarkt24.ch;... -
Seite 6: Kontrollen Vor Jedem Flug
Teile und insbesondere die Anlenkungen/Verbindungen von den Servos zu den jeweiligen Rudern bei AUSGESCHALTETEM Empfänger und stromlosem Antrieb kontrollieren. Achtung! Verletzungsgefahr! Vor allem der oder die Propeller können schwerste Verletzungen verursachen. F-16 Fighting Falcon - 5 - www.modellmarkt24.ch; www.modellmarkt24.ch;... - Seite 7 Seitenwind ist ebenfalls riskant, da vom Boden gestartete Modelle dadurch zum Ausbrechen neigen können. • Planen Sie Ihren Flug entsprechend der Gelände-Gegebenheiten. Achten Sie insbesondere auf einen hindernisfreien Landeanflug, der GEGEN DEN WIND erfolgt. • Haben Sie Spass! F-16 Fighting Falcon - 6 - www.modellmarkt24.ch; www.modellmarkt24.ch; www.modellmarkt24.de www.modellmarkt24.de...
- Seite 8 4. Raketen und Pylone 4. Raketen und Pylone 5. Rumpfspitze und Flügelanbauten 5. Rumpfspitze und Flügelanbauten 6. Karbonrohre 6. Karbonrohre 7. Schrauben 7. Schrauben 8. Klebstoff, Handbuch 8. Klebstoff, Handbuch F-16 Fighting Falcon - 7 - www.modellmarkt24.ch; www.modellmarkt24.ch; www.modellmarkt24.de www.modellmarkt24.de...
- Seite 9 4. Verbinden Sie den Servoarm und das Ruderhorn (D) mit dem Servo- gestänge (E): 5. Bringen Sie das Seitenruder in die Neutrallage, indem Sie die Länge des Servogestänges (E) entsprechend verändern. F-16 Fighting Falcon - 8 - www.modellmarkt24.ch; www.modellmarkt24.ch; www.modellmarkt24.de...
-
Seite 10: Installieren Sie Das Seitenruder Und Schrauben Sie Es Mit
2 Schrauben. Abmessungen der Kohlefaserrohre: – Ø 8 mm x 350 mm, Wandstärke 1 mm, 1 Stück – Ø 8 x 125 mm, Wandstärke 2 mm, 2 Stück F-16 Fighting Falcon - 9 - www.modellmarkt24.ch; www.modellmarkt24.ch; www.modellmarkt24.de www.modellmarkt24.de... - Seite 11 Heck“ bedeutet Einbau des ent- sprechenden Teils in Richtung des Flugzeughecks. Falls Nachbrenner- LEDs austauschen möchten, folgen bitte weisungen der rechten Ab- bildung. Gehen Sie dabei bitte Schritt für Schritt vor. F-16 Fighting Falcon - 10 - www.modellmarkt24.ch; www.modellmarkt24.ch; www.modellmarkt24.de www.modellmarkt24.de...
- Seite 12 Wichtiger Hinweis: Freewing hat die Servos in Servobxen installiert, damit der Schaumstoff beim Ausbau nicht beschädigt wird. Wenn Sie ein Servo ersetzen müssen, kaufen Sie bitte entweder ein Freewing-Servo oder achten Sie auf die richtige Servogröße gemäß unterer Verändern Sie die Gestängelänge Abbildung.
- Seite 13 G – Schraube PWA2 x 8 mm, 2 Stück K – Fahrwerkklappe Vorderteil L – Servogestänge D – Fahrwerkklappe Hauptteil H – Schraube PWA2 x 8 mm, 2 Stück Fahrwerkklappe F-16 Fighting Falcon - 12 - www.modellmarkt24.ch; www.modellmarkt24.ch; www.modellmarkt24.de www.modellmarkt24.de...
- Seite 14 G – Feder P – Stift, 2 Stück Y – Lagerschale Schwenkbolzen H – Stossdämpfer Q – Stift, 2 Stück I – Gelenkstrebe oberer Teil R – Stift, 4 Stück F-16 Fighting Falcon - 13 - www.modellmarkt24.ch; www.modellmarkt24.ch; www.modellmarkt24.de www.modellmarkt24.de...
- Seite 15 Verändern Sie die Gestängelänge durch Verdrehen im Gewinde Verändern Sie die Gestängelänge durch Verdrehen im Gewinde Falls Sie Servos einer anderen Marke als Freewing benötigen, richten Sie sich bitte zur Wahl der richtigen Größe nach der folgenden Tabelle. Funktion des Servos Größe Pos./Rev.
- Seite 16 Servokabel der Quer- ruder-Servos bitte DIREKT, also nicht über den integrierten Schaltkreis, geeigneten Kanälen Ihres Empfängers. Stellen Sie bitte sicher, dass eine eignete Mischfunktion (z. B. „Flaperon“) in Ihrem Sender ein- stellen. F-16 Fighting Falcon - 15 - www.modellmarkt24.ch; www.modellmarkt24.ch; www.modellmarkt24.de www.modellmarkt24.de...
- Seite 17 Sie können den Schwerpunkt durch Verschieben Akkus korrekt einstellen. Falls Sie den Schwerpunkt auf diese Weise nicht einstellen können, verwenden Sie bitte Ausgleichsgewichte an der passenden Stelle vorne oder hinten am Flugzeug. F-16 Fighting Falcon - 16 - www.modellmarkt24.ch; www.modellmarkt24.ch; www.modellmarkt24.de www.modellmarkt24.de...
- Seite 18 Masse und Werte aufweist. Artikel- Strom Schub Widerstand Gewicht Leerlauf- Fahrt- kV-Wert Spannung (V) Rotor Nummer Ω Strom steller 12 Blatt, MO03748 1550 UpM/V 22,2 3600 0,02 2,7A/10V > 95A 90 mm F-16 Fighting Falcon - 17 - www.modellmarkt24.ch; www.modellmarkt24.ch; www.modellmarkt24.de www.modellmarkt24.de...
- Seite 19 Wichtiger Hinweis: bitte richten Sie sich für die Neutralstellung des Höhenruders nach den Hinweisen auf der folgenden Seite! Sie können die Querruder bei entsprechender Mischung als Landeklappen verwenden. Beachten Sie dazu bitte Seite 15. F-16 Fighting Falcon - 18 - www.modellmarkt24.ch; www.modellmarkt24.ch;...
- Seite 20 Extremfall sogar abstürzen. In seiner Neutralstellung muss die Nase des Höhenruders, wie auf der linken Abbildung gezeigt, 7 mm oberhalb des als Bezugslinie angegeben Schaumstoffrandes stehen. F-16 Fighting Falcon - 19 - www.modellmarkt24.ch; www.modellmarkt24.ch; www.modellmarkt24.de www.modellmarkt24.de...
-
Seite 21: Mögliche Ursache
C) Wuchten Sie den Rotor des Impellers C) Impeller nicht ausgewuchtet D) Unter Vollast leichte Vibrationen D) Dies ist normal Invertieren Sie die Servobewegung am Ruder schlägt in falsche Richtung aus Servo läuft falsch herum Sender. F-16 Fighting Falcon - 20 - www.modellmarkt24.ch; www.modellmarkt24.ch; www.modellmarkt24.de www.modellmarkt24.de...
