Wichtiger Hinweis: Freewing hat die
Servos in Servobxen installiert, damit der
Schaumstoff beim Ausbau nicht beschädigt
wird. Wenn Sie ein Servo ersetzen
müssen, kaufen Sie bitte entweder ein
Freewing-Servo oder achten Sie auf
die richtige Servogröße gemäß unterer
Abbildung.

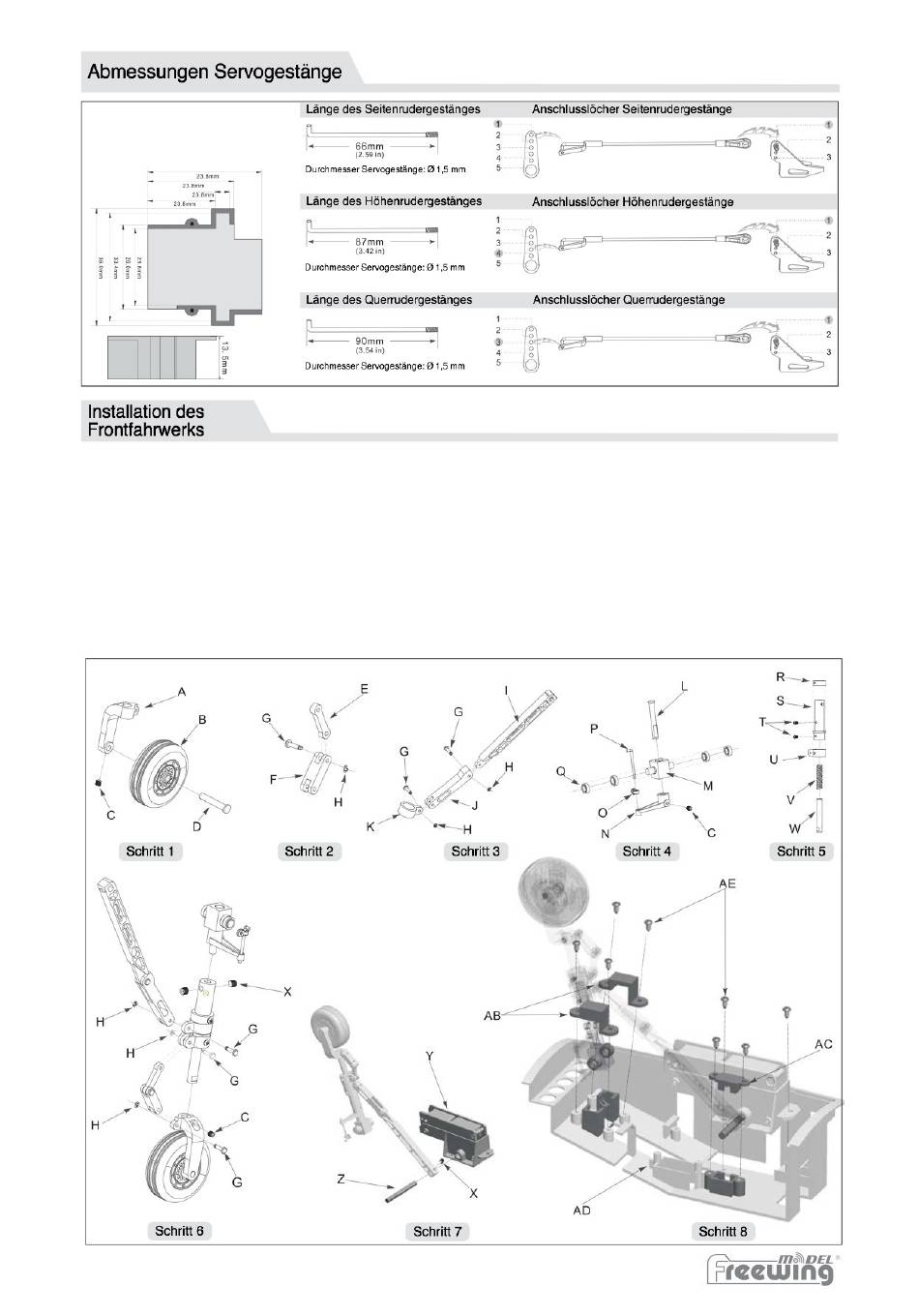

Die nachfolgende Grafik dient Ihnen als Richtlinie für die Reparatur oder das Auseinanderbauen des
Bugfahrwerks.
Zubehörteile und Spezifikation
A – Radhalterung
B – Bugrad
C – Madenschraube, M3 x 3 mm, 3 Stück
D – Radachse
E – Dämpfungsgelenk oberer Teil (8-förmig)
F – Dämpfungsgelenk unterer Teil (H-Form)
G – Stift, 5 Stück
H – Federring, Ø 1,5 mm, 5 Stück
I – Fahrwerkstrebe oberer Teil
J – Fahrwerkstrebe unterer Teil
F-16 Fighting Falcon
www.modellmarkt24.ch;
www.modellmarkt24.ch;
K – Befestigung Fahrwerkstrebe
L – Achse Fahrwerkanlenkung
M – Schwenkgelenk Frontfahrwerk
N – Fahrwerkanlenkung
O – Steuerring Fahrwerkanlenkung
P – Steuergestänge
Q – Kugellager, 4 Stück
R – Schelle
S – Hauptbolzen
T – Schraube, PM2 x 4 mm, 2 Stück
- 11 -
www.modellmarkt24.de
www.modellmarkt24.de
Verändern Sie die Gestängelänge
durch Verdrehen im Gewinde
Verändern Sie die Gestängelänge
durch Verdrehen im Gewinde
Verändern Sie die Gestängelänge
durch Verdrehen im Gewinde
U – Befestigung Dämpfungsgelenk
V – Feder
W – Stossdämpfer
X – Madenschraube, M4 x 3 mm, 3 Stück
Y – Schwenkantrieb
Z – Achse Schwenkantrieb
AB – Befestigung Schwenkgelenk
AC – Befestigung Achse Schwenkantrieb
AD – Befestigung Schwenkantrieb
AE – Schraube, PA3 x 8 mm, 8 Stück
