Inhaltszusammenfassung für Freewing MIG-15
- Seite 1 Artikelnummer: FJ10221P...
-
Seite 2: Inhaltsverzeichnis
Konformitätserklärung Einführung Allgemeine Sicherheitshinweise Warnungen und Vorsichtsmassnahmen zum Umgang mit Akkus Kontrollen vor jedem Flug Allgemeine Produktinformationen/Spezifikationen Aufbauanleitung Dual Rate Schwerpunkt MIG-15 - 1 -... -
Seite 3: Konformitätserklärung
FeiYi building, face to Labor Bureau Fumin Middle Road, Dalang Town, Dongguan City CHINA Das folgende Produkt: Freewing Mig-15 ( Art. Nr. FJ10221P ) Entspricht den grundlegenden Anforderungen der europäischen EMV Richtlinie 2004/108/EC Folgend die angewendeten harmonisierten Normen: EN 301 489-1 V1.7.1: 2006 EN 301 489-3 V1.4.1: 2008... -
Seite 4: Einführung

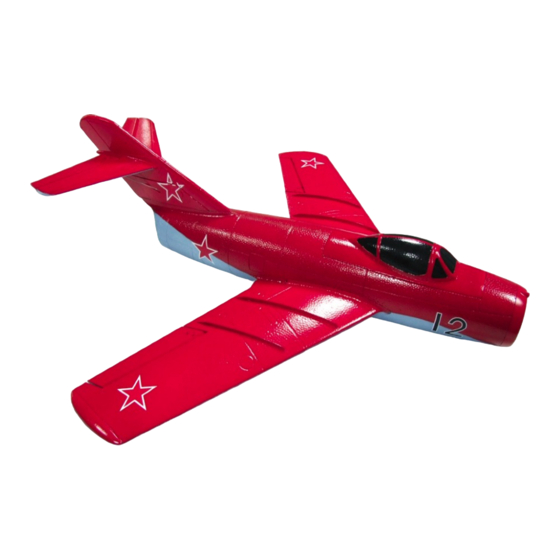

Vielen Dank für Ihren Kauf der Mig-15. Dieses Modell wurde für den fortgeschrittenen Anfänger bis fortgeschrittenen Modellpiloten entwickelt. Der Bausatz ist bis auf Empfänger und Akku flugfertig und enthält außer Fernbedienung und Akku alles, was Sie zum Zusammenbau und Fliegen Ihrer Mig-15 benötigen. Bitte lesen Sie sich die folgenden Informationen sorgfältig durch. -
Seite 5: Warnungen Und Vorsichtsmassnahmen Zum Umgang Mit Akkus
Brand des Akkus mit gegebenenfalls weiteren schweren Brandschäden führen. • Um beste Ergebnisse zu erzielen, lagern Sie den Akku bei Raumtemperatur halb aufgeladen (ca. 3,8 bis 3,9 V pro Zelle) an einem trockenen Ort. Beim Transport oder MIG-15 - 4 -... -
Seite 6: Kontrollen Vor Jedem Flug
Falls dabei irgend etwas „hakt“ oder nicht einwandfrei funktioniert, starten Sie NICHT. ACHTUNG! Zur Kontrolle des Fahrwerks legen Sie das Modell bitte auf den Rücken oder heben es mit der Hand hoch. VORSICHT vor den Propellern (falls vorhanden) – erhebliche Verletzungsgefahr! MIG-15 - 5 -... - Seite 7 Seitenwind ist ebenfalls riskant, da vom Boden gestartete Modelle dadurch zum Ausbrechen neigen können. • Planen Sie Ihren Flug entsprechend der Gelände-Gegebenheiten. Achten Sie insbesondere auf einen hindernisfreien Landeanflug, der GEGEN DEN WIND erfolgt. • Haben Sie Spass! MIG-15 - 6 -...
-
Seite 8: Allgemeine Produktinformationen/Spezifikationen
3S, 11,1V, 1.600 mAh, 20 C Lithium-Polymer-Akku mit Original Deans (T)-Steckern – Fernbedienung mit mindestens 3 Kanälen – Ladegerät zum Laden von mindestens 3-zelligen LiPo-Akkus Aufbauanleitung Öffnen Sie bitte die Verpackung und entnehmen Sie vorsichtig alle Teile aus den Schutzhüllen. MIG-15 - 7 -... - Seite 9 4. Kleben Sie das zur Verstärkung dienende 3 mm Rohr mit wenig Epoxy ein. Bohren Sie an passender Stelle ein Loch Ø 3,0 mm in das linke Höhenruder, schieben Sie es zur Kontrolle auf das eingeklebte Rohr auf und kleben Sie das linke Höhenruder, falls alles korrekt sitzt, mit Epoxy-Kleber fest. MIG-15 - 8 -...
- Seite 10 6. Führen Sie das Kabel des Querruder-Servos durch das Loch im Rumpf und schieben Sie die Tragfläche bis ganz an den Rumpf. 7. Überprüfen Sie bitte sowohl die Ober- als auch die Unterseite der Tragfläche, um sicher zu gehen, dass diese wirklich ganz am Rumpf anliegt. MIG-15 - 9 -...
- Seite 11 Oberflächen lackfrei und rau genug sind, um eine einwandfreie Verklebung zu gewährleisten. 10. Kleben Sie die Seitenflosse fest. Stellen Sie dabei sicher, dass das linke Führungsröhrchen für das Höhenrudergestänge durch die Seitenflosse geführt wird. MIG-15 - 10 -...
- Seite 12 13. Bringen Sie beide Höhenruder und den Servoarm des Höhenruderservos in die neutrale Position. Stellen Sie sicher, dass die Höhenruder in neutraler Position bleiben und ziehen Sie die Schraube am Servoarm fest, die die beiden Schubstangen hält. MIG-15 - 11 -...
- Seite 13 16. Führen Sie alle Servokabel auf die Oberseite der Sperrholz-Batteriehalterung. 17. Installieren Sie den Empfänger.Die Servos für die Querruder können entweder über ein Y- Kabel verbunden oder einzelnen Kanälen zugeordnet werden, je nachdem, wie Ihre Fernbedienung dies ermöglicht. MIG-15 - 12 -...
-
Seite 14: Dual Rate
15 mm und nach unten 13 mm ausschlagen. Wenn Sie das Y-Kabel zur Verbindung beider Querruder-Servos verwenden, können Sie die Querruder nicht differenzieren. Stellen Sie in diesem Fall den Ausschlag bitte so ein, dass er nach oben und unten je 1,1 cm beträgt. MIG-15 - 13 -... -
Seite 15: Schwerpunkt
Abbildung. Verschieben Sie den Akku, um die richtige Schwerpunktlage einzustellen. Versuchen Sie niemals, mit einem Modell zu fliegen, bei dem der Schwerpunkt nicht stimmt! Empfohlene Ruderausschläge Mig-15: Querruder: Dual Rate niedrig: 9 mm nach oben, 6 mm nach unten Dual Rate hoch: 13 mm nach oben, 8 mm nach unten Höhenruder:...
