Busch-Jaeger Busch-Welcome Systemhandbuch Seite 122

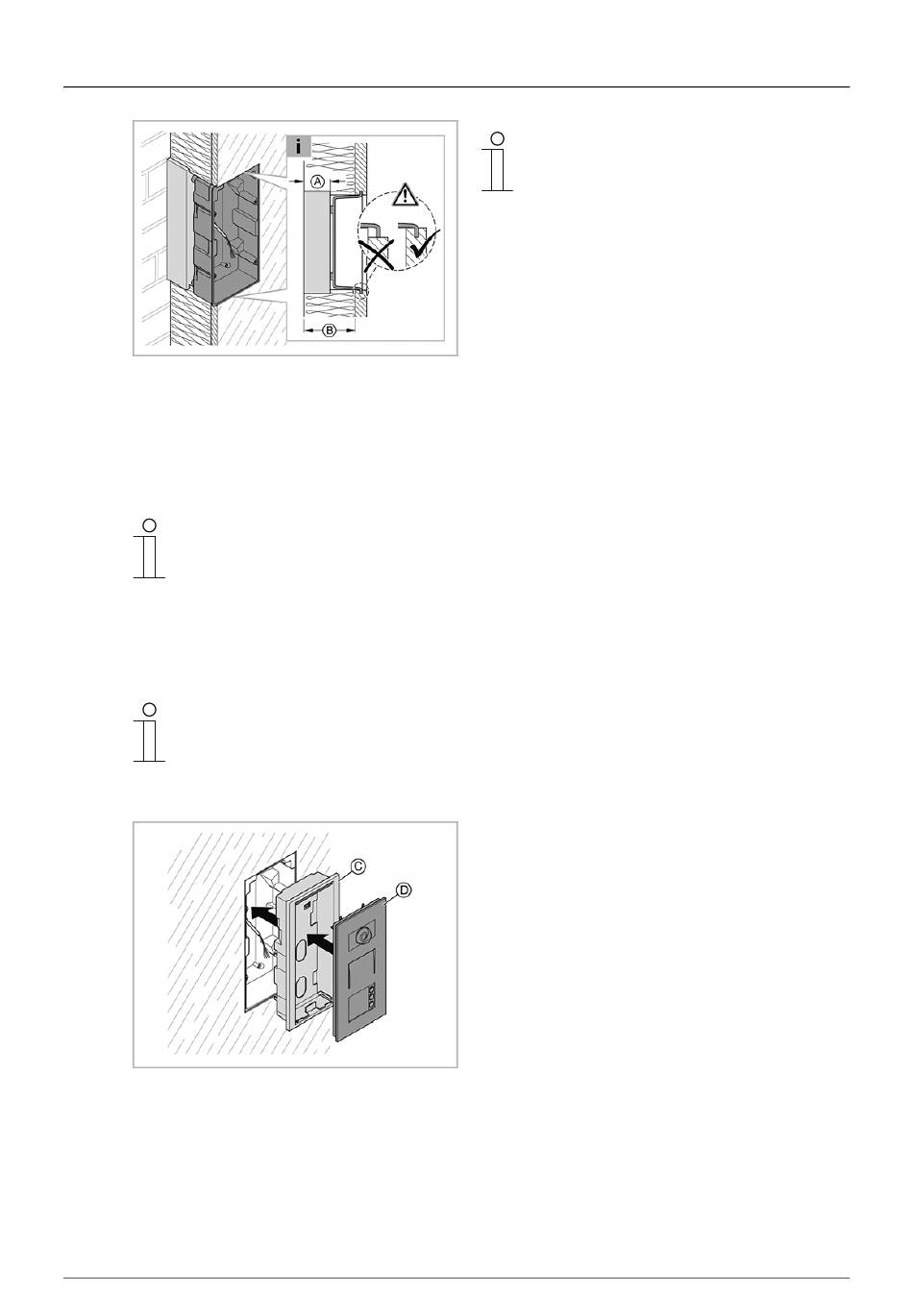

Abb. 80: Aufbauhöhe Geräteträger und Einputzdose
2. Das Kabel durch ein passendes Loch in der Einputzdose einführen.
3. Den beiliegenden Putzdeckel als Putzschutz einsetzen.
Hinweis
Achten Sie darauf, dass keine Hohlräume entstehen, um Wärmebrücken zu
vermeiden. Füllen Sie eventuell entstehende Hohlräume mit geeigneten
Dämmstoffen aus.
Nach dem Dämmen und Verputzen:
4. Vorsichtig den über der Dose liegenden Putz entfernen.
Hinweis
Achten Sie darauf, dass genügend Putz stehen bleibt, so dass das Loch
hinterher vom umlaufenden Kragen der Unterputz-Montagedose komplett
abgedeckt wird.
Abb. 81: Montagedose und Außenstation einsetzen
Systemhandbuch 2CKA000001A1614
Einbau und Montage
Hinweis
Achten Sie darauf, dass die
Aufbauhöhe von Geräteträger und
Einputzdose zur Stärke der geplanten
Außendämmung (z. B. 160 mm
Außendämmung) passt.
5. Die Unterputz-Montagedose [C] in
die Einputzdose einsetzen und
mithilfe der beiliegenden Schrauben
festschrauben.
– Dazu die vier Langlöcher im
Boden der Unterputz-
Montagedose verwenden.
– Je nach Stärke des
aufgebrachten Putzes, die
kürzeren oder die längeren
Schrauben verwenden.
6. Die Außenstation [D] anschließen
und in die Unterputz-
Montagedose [C] einsetzen.
│122
