2CKA001373B9182 │ 30.11.2016
Betriebsanleitung

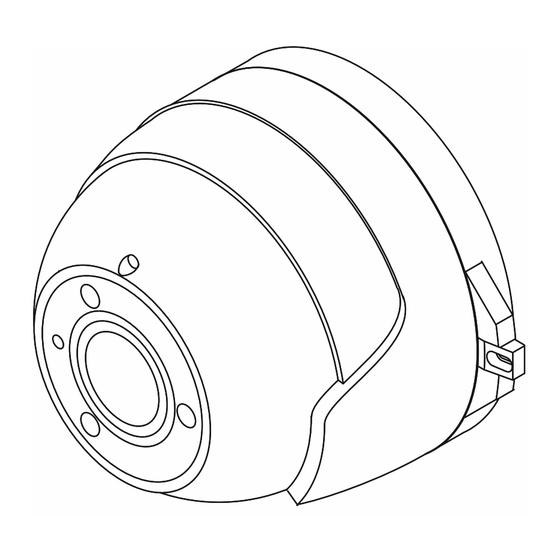

Busch-Welcome
®
Dome-Kamera
83550/2

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Busch-Jaeger 83550/2

  • Seite 1 2CKA001373B9182 │ 30.11.2016 Betriebsanleitung Busch-Welcome ® Dome-Kamera 83550/2...
  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Inhaltsverzeichnis Hinweise zur Anleitung ............................... 3 Sicherheit ..................................4 Verwendete Hinweise und Symbole ....................... 4 Bestimmungsgemäßer Gebrauch ........................5 Bestimmungswidriger Gebrauch ........................5 Zielgruppe / Qualifikation des Personals ......................6 2.4.1 Bedienung ..............................6 2.4.2 Installation, Inbetriebnahme und Wartung ..................... 6 Sicherheitshinweise ............................
  • Seite 3: Hinweise Zur Anleitung

    Bewahren Sie das Handbuch sorgfältig auf. Falls Sie das Gerät weitergeben, geben Sie auch dieses Handbuch mit. Für Schäden durch Nichtbeachtung des Handbuchs übernimmt Busch-Jaeger keine Haftung. Wenn Sie weitere Informationen benötigen oder Fragen zum Gerät haben, wenden Sie sich an Busch-Jaeger oder besuchen Sie uns im Internet unter: www.BUSCH-JAEGER.de...
  • Seite 4: Sicherheit

    Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Dennoch gibt es Restgefahren. Lesen und beachten Sie die Sicherheitshinweise, um Gefahren zu vermeiden. Für Schäden durch Nichtbeachtung von Sicherheitshinweisen übernimmt Busch-Jaeger keine Haftung. Verwendete Hinweise und Symbole Die folgenden Hinweise weisen Sie auf besondere Gefahren im Umgang mit dem Gerät hin oder geben nützliche Hinweise:...
  • Seite 5: Bestimmungsgemäßer Gebrauch

    Jede Verwendung, die nicht in siehe Kapitel 2.2 „Bestimmungsgemäßer Gebrauch“ auf Seite 5 genannt wird, gilt als bestimmungswidrig und kann zu Personen- und Sachschäden führen. Busch-Jaeger haftet nicht für Schäden, die durch bestimmungswidrige Verwendung des Geräts entstehen. Das Risiko hierfür trägt allein der Benutzer oder Betreiber.
  • Seite 6: Zielgruppe / Qualifikation Des Personals

    Sicherheit Zielgruppe / Qualifikation des Personals 2.4.1 Bedienung Für die Bedienung des Gerätes ist keine spezielle Qualifikation erforderlich. 2.4.2 Installation, Inbetriebnahme und Wartung Die Installation, Inbetriebnahme und Wartung des Geräts darf nur durch dafür ausgebildete Elektrofachkräfte mit entsprechender Qualifikation erfolgen. Die Elektrofachkraft muss das Handbuch gelesen und verstanden haben und den Anweisungen folgen.
  • Seite 7: Sicherheitshinweise

    Sicherheit Sicherheitshinweise Gefahr – Elektrische Spannung ! Elektrische Spannung! Lebensgefahr und Brandgefahr durch elektrische Spannung in Höhe von 100 … 240 V. Bei direktem oder indirektem Kontakt mit spannungsführenden Teilen kommt es zu einer gefährlichen Körperdurchströmung. Elektrischer Schock, Verbrennungen oder der Tod können die Folge sein. Arbeiten am 100 …...
  • Seite 8: Hinweise Zum Umweltschutz

    Hinweise zum Umweltschutz Hinweise zum Umweltschutz Umwelt Denken Sie an den Schutz der Umwelt ! Gebrauchte Elektro- und Elektronikgeräte dürfen nicht zum Hausabfall gegeben werden. – Das Gerät enthält wertvolle Rohstoffe, die wieder verwendet werden können. Geben Sie das Gerät deshalb an einer entsprechenden Annahmestelle ab. Alle Verpackungsmaterialien und Geräte sind mit Kennzeichnungen und Prüfsiegeln für die sach- und fachgerechte Entsorgung ausgestattet.
  • Seite 9: Aufbau Und Funktion

    Aufbau und Funktion Aufbau und Funktion Die externe Kamera kann an einer beliebigen Stelle im Eingangsbereich installiert und über die Kamera-Schnittstelle in das Busch-Welcome ® Türkommunikationssystem integriert werden. In das Türkommunikationssystem lassen sich bis zu 4 Kameras integrieren. Die Bedienung der Kamera erfolgt über die Videoinnenstation des Türkommunikationssystem.
  • Seite 10: Technische Daten

    Technische Daten Technische Daten Bezeichnung Wert Bildaufnehmer: SONY Exmor CMOS, 1/3"/1,3 MP Bildelemente (effektiv): 1305 (H) x 1049 (V) Standard: PAL / NTSC Auflösung Analog: 700 TVL ■ Signal-Rauschabstand: ≥50 dB (AGC aus) Mindest-Beleuchtung: 0,1 Lux bei (F2.0, AGC AN); 0 Lux IR AN Videoausgang Analog: 1 Vp-p Composite-Ausgang (75 Ω...
  • Seite 11: Maßbilder

    Technische Daten Maßbilder 105,9 Abb. 1: Abmessungen Hinweis Alle Maßangaben in mm. Betriebsanleitung 2CKA001373B9182 │11...
  • Seite 12: Anschluss, Einbau / Montage

    Anschluss, Einbau / Montage Anschluss, Einbau / Montage Gefahr – Elektrische Spannung ! Lebensgefahr durch elektrische Spannung in Höhe von 100 … 240 V bei Kurzschluss auf der Kleinspannungsleitung. – Kleinspannungs- und 100 … 240 V-Leitungen dürfen nicht gemeinsam in einer UP-Dose verlegt werden! Anforderungen an den Installateur Gefahr –...
  • Seite 13: Montage

    Anschluss, Einbau / Montage Montage Warnung – Verletzungsgefahr ! Durch das Eigengewicht kann die Kamera aus dem Montageplatz herausbrechen, wenn dieser zu schwach ausgelegt ist. Z.B. bei einem außenisolierten Haus. Durch eine herabstürzende Kamera besteht Verletzungsgefahr für darunter ■ befindliche Personen und die Kamera kann beschädigt werden. –...
  • Seite 14 Anschluss, Einbau / Montage Die Kameraabdeckung ist durch einen Bajonettverschluss mit dem Sockel verbunden. 4. Drehen Sie die Kameraabdeckung [1], bis die beiden Pfeile [2] gegenüberliegen. 5. Ziehen sie die Kameraabdeckung nach oben ab. Abb. 3: Demontieren Kameraabdeckung Betriebsanleitung 2CKA001373B9182 │14...
  • Seite 15 Anschluss, Einbau / Montage 6. Nehmen Sie die Kamera vom Sockel herunter. – Die Kamera ist nicht arretiert. Abb. 4: Demontieren Kamera Führen Sie zum Montieren der Kamera die folgenden Schritte durch: 1. Verwenden Sie zur Vorbereitung der Bohrlöcher die mitgelieferte Bohrschablone.
  • Seite 16 Anschluss, Einbau / Montage Hinweis Für die Montage ist eine gesonderte Anschlussdose erforderlich (nicht im Lieferumfang enthalten). Z.B. eine Spelsbergdose. (Artikelnummer Spelsberg 33441201) Beispiel Anschlussdose: In dem Beispiel ist eine Anschlussdose aufgeführt, bei der das Anschlusskabel der Kamera von vorn in die Kabeldurchführung geschoben wird.
  • Seite 17: Elektrischer- Und Multimedia-Anschluss

    Anschluss, Einbau / Montage Elektrischer- und Multimedia-Anschluss Anschlussbeispiel mit einer permanenten Spannungsversorgung. Power [1] Rotes Kabel: 12 V – an 12-V-DC- Data Spannungsversorgung anschließen. [2] Gelbes Kabel: – Das Videosignal wird über den BNC-Verbinder ausgegeben. – Der Videoausgang muss direkt mit den Eingangsklemmen des „83327 Kamera Interface“...
  • Seite 18 Anschluss, Einbau / Montage Abb. 9: Anschlussbeispiel System Hinweis Die Kamera-Schnittstelle kann nicht als Endgerät im System angeschlossen werden. Betriebsanleitung 2CKA001373B9182 │18...
  • Seite 19: Einstellung

    Anschluss, Einbau / Montage Einstellung Führen Sie zum Einstellen des Sichtbereichs, des Fokus und des Zoom die folgenden Schritte durch: Den Kamerawinkel auf den erforderlichen Sichtbereich einstellen: 1. Lösen Sie die Feststellung [3] der Kameraabdeckung [2] (die Inbusschraube nicht herausschrauben). 2.
  • Seite 20 Anschluss, Einbau / Montage Den Fokus und den Zoom einstellen: 1. Stellen Sie den Zoomfaktor ein. – Der Zoofaktor wird direkt über die Schraube [1] eingestellt. 2. Stellen Sie den Fokus ein. – Der Fokus wird direkt über die Schraube [2] eingestellt. Abb.
  • Seite 21: Inbetriebnahme

    Inbetriebnahme Inbetriebnahme Setup-Menü aufrufen Nachdem die Kamera mit der Innenstation verbunden ist, drücken Sie den Joystick. – Das Setup-Menü wird auf der Innenstation angezeigt. Abb. 12: Setupmenü aufrufen Bedienelemente [1] ON (vor) Wechselt einen Wert vor. ■ [2] Press (Druck) Bestätigt die Auswahl ■...
  • Seite 22: Menübaum

    Inbetriebnahme Menübaum Abb. 14: Hauptmenüs Setup-Menü LENS – Lens Control (Objektivsteuerung) NORMAL / DEBLUR INDOOR / OUTDOOR / DEBLUR EXPOSURE (Belichtung) 0 … 20 BRIGHTNESS – Brightness level setting 0: dark … 20: bright (Helligkeitseinstellung) (0: dunkel …. 20: hell) SHUTTER –...
  • Seite 23: Backlight

    Inbetriebnahme WHITEBAL – white balance (Weißabgleich) AUTO – Auto White balance mode (Modus für automatischen Weißabgleich) AUTOext / PRESET – Auto White balance preset mode (Modus für voreingestellten automatischen Weißabgleich) MANUAL – manual white balance (Manueller Weißabgleich) KELVIN – color temperature LOW-MIDDLE-HIGH (Farbtemperatur) R-GAIN –...
  • Seite 24: Day&Night

    Inbetriebnahme BLC – backlight compensation (Gegenlicht-Kompensation) H-POS – horizontal position 0 … 20 (horizontale Position) V-POS – vertical position 0 … 20 (vertikale Position) H-SIZE – horizontal size 0 … 20 (horizontale Größe) V- SIZE – vertical size 0 … 20 (vertikale Größe) WEIGHT WDR –...
  • Seite 25 Inbetriebnahme D → N LEVEL – Auto NIGHT to 0 … 20 DAY switch level (Level für automatische Umschaltung von Nacht auf Tag) ON / OFF IR LED – infrared led (Infrarot LED) SMART-IR LVL – level smart infrared LED (Stufe smart-Infrarot-LED 0 …...
  • Seite 26 Inbetriebnahme SPECIAL (Weitere Einstellungen) SYSTEM OUTPUT MODE Digital Output (Digitalausgang) not adjustable (nicht einstellbar) COLOR SPACE MODE Digital Output (Digitalausgang) not adjustable (nicht einstellbar) FRAME RATE MODE Digital Output (Digitalausgang) not adjustable (nicht einstellbar) CVBS – PAL / NTSC setting (Einstellung PAL / NTSC) BLACK LEVEL (Video Schwarzwert)
  • Seite 27 Inbetriebnahme OFF / ON ZOOMDIS – Digital ZOOM display (Digitalzoom-Display) PRIVACY – Privacy setting area / color / mode (Einstellung für Privatsphäre Bereich / Farbe / Modus) ZONE NUM: 0 … 15 ZONE DISP: OFF/ON H-POS: 0 … 60 V-POS: 0 … 40 H-SIZE : 0 …...
  • Seite 28 Inbetriebnahme ADJUST (Einstellungen) FOCUS ADJ – Electronic Lens setting (Einstellung elektronisches Objektiv) not adjustable (nicht einstellbar) DEFECT DET – Defective pixel detect setting (Einstellung Erkennung fehlerhafter Pixel) SHADING DET – Lens Shading operate setting (Einstellung für Gegenlichtblenden-Betrieb) COLORBAR – Colorbar ON/OF (Farbleiste EIN/AUS) RESET ON (Zurücksetzen)
  • Seite 29: Bedienung

    Bedienung Bedienung Die Bedienung der Kamera erfolgt vor Ort. Z.B. über eine Video-Innenstation des Türkommunikationssystems Busch-Welcome ® Sind mehrere Außenstationen oder externe Kameras angeschlossen: ■ – Wählen Sie die Kamera durch Antippen der entsprechenden Schaltflächen aus (Vor und Zurück). Betriebsanleitung 2CKA001373B9182 │29...
  • Seite 30: Wartung

    Wartung Wartung Reinigung Achtung ! – Geräteschaden ! Durch Aufsprühen von Reinigungsmittel können diese durch Spalten in das ■ Gerät eindringen. – Sprühen Sie keine Reinigungsmittel direkt auf das Gerät. Durch aggressive Reinigungsmittel besteht die Gefahr, dass die Oberfläche ■ des Geräts beschädigt wird.
  • Seite 31: Index

    Index Index Montage ................13 Multimedia Anschluss ............17 Anforderungen an den Installateur ........12 Anschluss, Einbau / Montage ..........12 Anschlussdose ..............16 Qualifikation des Personals ...........6 Aufbau und Funktion ............. 9 Reinigung ................30 Bedienelemente ..............21 Bedienung ............... 6, 29 Bestimmungsgemäßer Gebrauch ..........
  • Seite 32 Ein Unternehmen der ABB-Gruppe Hinweis Technische Änderungen sowie Busch-Jaeger Elektro GmbH Inhaltsänderungen dieses Postfach Dokuments behalten wir uns 58505 Lüdenscheid jederzeit ohne Vorankündigung vor. Bei Bestellungen gelten die Freisenbergstraße 2 vereinbarten detaillierten Angaben. 58513 Lüdenscheid ABB übernimmt keinerlei Verantwortung für eventuelle Fehler www.BUSCH-JAEGER.de...
