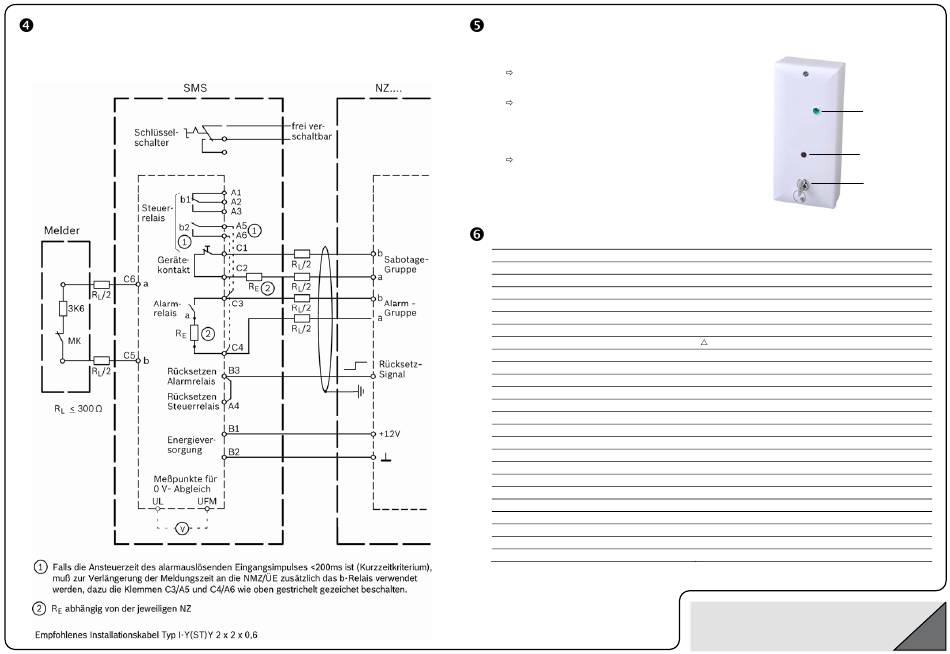

Anschaltung
Der Schlüsselschalter ist frei verschaltbar. Er kann z.B. zur Abschaltung der Ansteuer-
leitung für die opt. Raumüberwachung verwendet werden. Im Revisionsfall wird dann
der Schlüsselschalter in Position "0" gebracht, damit die Ansteuerung der Kamera ver-
hindert wird.
Inbetriebnahme
Funktionsablauf testen: Relais b auf 3 Minuten eingestellt (Auslieferungszustand)
1. Alarm auslösen
Die Anzeige leuchtet statisch auf
2. Alarmrücksetzung aktivieren
Die Anzeige blinkt solange, wie Relais b aktiv ist
(bis ca. 3 Minuten) und erlischt, sobald Relais b abfällt
3. Folgealarm nach Alarmrücksetzung und noch aktivem
Relais b auslösen
Die Anzeige leuchtet wieder statisch,
bis eine Alarmrücksetzung aktiviert wurde
4. Rücksetzung auslösen
5. Grüne Reset-Plombe in den Gehäusedeckel drücken
Technische Daten
Betriebsspannung
Ruhestrom / Alarmstrom
Meldergruppe
- Prinzip
- Linienspannung
- Linienruhestrom
- Endwiderstand
- Auslösekriterium
- Leitungswiderstand
- Melderauslösezeit
Ansteuerung ÜE/Zentrale
- Prinzip
- Kontaktbelastung
- Auslösezeit
Elektromagnetische Verträglichkeit
- Störfestigkeit
- Störaussendung
Umweltbedingungen
- Anwendungsklasse
- Schutzart
- Betriebstemperatur
Gehäusematerial
Gehäusefarbe
Abmessungen (B x H x T)
Gewicht
Reset-Taste
(Reset-Plombe
hier eindrücken)
Alarm-LED
Schlüssel-
schalter
12 V_ (-15 % ... +35 %)
20 mA / 80 mA
Stromverstärkung, Stromschwächung
ca. 6 V_ (± 5 %)
1,3 mA ... 2,0 mA
3,6 kOhm (± 5 %)
RE = ± 40 % max.
2 x 150 Ohm
≥ 4,2 ms
Arbeitskontakt
24 V/0,25 A
≥ 250 ms
DIN EN 50130-4
DIN EN 61000-6-3
KWF
IP 51
0° C ... +50° C
ABS
RAL 9003
201 x 90 x 41 mm
0,30 kg
© Bosch Sicherheitssysteme GmbH, 2008
3.002.389.561 I V3 I 2008.11
