Neher RF 5 Montageanleitung Seite 2

Rollo für Fenster RF 5/9
Montageanleitung
3

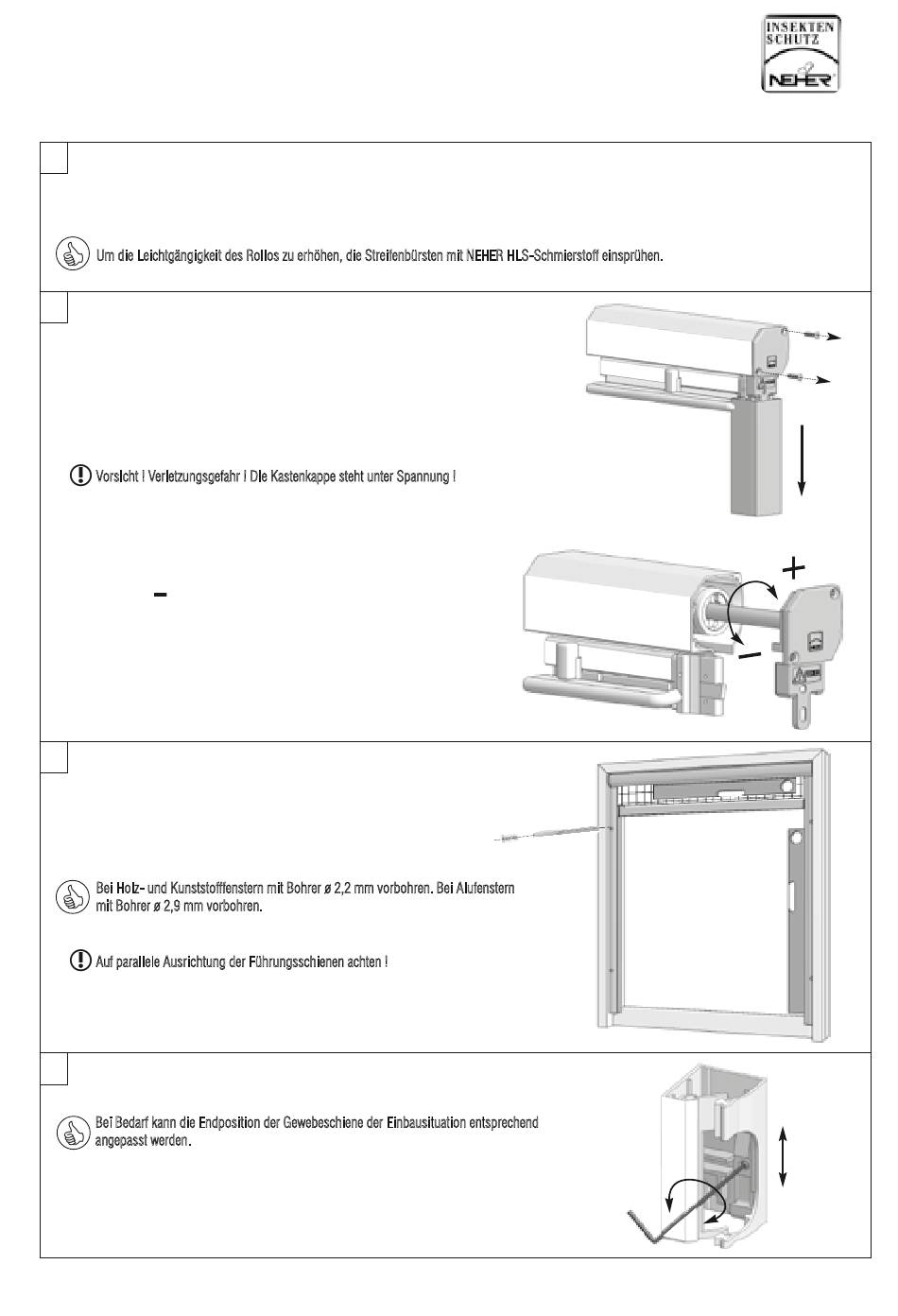

Rollofederkraft testen
Rollo in Funktionsposition stellen und auf parallele Ausrichtung der Führungsschienen achten. Rollokasten
mittig festhalten und Rollofederkraft testen. Wenn erforderlich Rollofederkraft anpassen.
Um die Leichtgängigkeit des Rollos zu erhöhen, die Streifenbürsten mit NEHER HLS-Schmierstoff einsprühen.
4
Option: Rollofederkraft anpassen
Die Rollofederkraft ist werkseitig eingestellt (siehe Kasten-Aufkleber). Um sie zu
erhöhen oder zu verringern, Führungsschienen abziehen
Kastenkappe (mit Hinweis"Feder") entfernen
Vorsicht ! Verletzungsgefahr ! Die Kastenkappe steht unter Spannung !
Kastenkappe max. 70 mm herausziehen dabei Kastenprofil und Kasten-
kappe festhalten. Die Federkraft kann durch Drehen der Kastenkappe in
Uhrzeigersinn erhöht (
verringert ( ) werden.
Kastenkappe mit der beweglichen Achse zurückschieben und wieder
anschrauben. Führungsschienen aufstecken und Zugkraft testen.
Bei Bedarf den Spannvorgang wiederholen.
5
Rollomontage
Rollokasten waagerecht und Führungsschienen senkrecht ausrichten.
Dem Untergrund entsprechend vorbohren und mit Schrauben RK 3,5 x 13
anschrauben.
Bei Holz- und Kunststofffenstern mit Bohrer ø 2,2 mm vorbohren. Bei Alufenstern
mit Bohrer ø 2,9 mm vorbohren.
Auf parallele Ausrichtung der Führungsschienen achten !
Abdeckkappen aufstecken.
6
Option: Endposition der Gewebeschiene anpassen
Bei Bedarf kann die Endposition der Gewebeschiene der Einbausituation entsprechend
angepasst werden.
Bürstendichtung mit dem Schraubendreher auf die Seite drücken. Mit dem 2,5 mm
Inbusschlüssel Gewindestift lockern und Höhenposition des Verschlussgegenstü-
ckes anpassen. Gewindestift wieder anziehen.
