Nachdem Sie sich vom System abgemeldet haben, können Sie das Menü am Bildschirm nicht mehr benutzen. Sie
müssen sich hierfür zunächst erneut mit Ihrem Benutzernamen und Kennwort anmelden, um das System zu
entsperren.

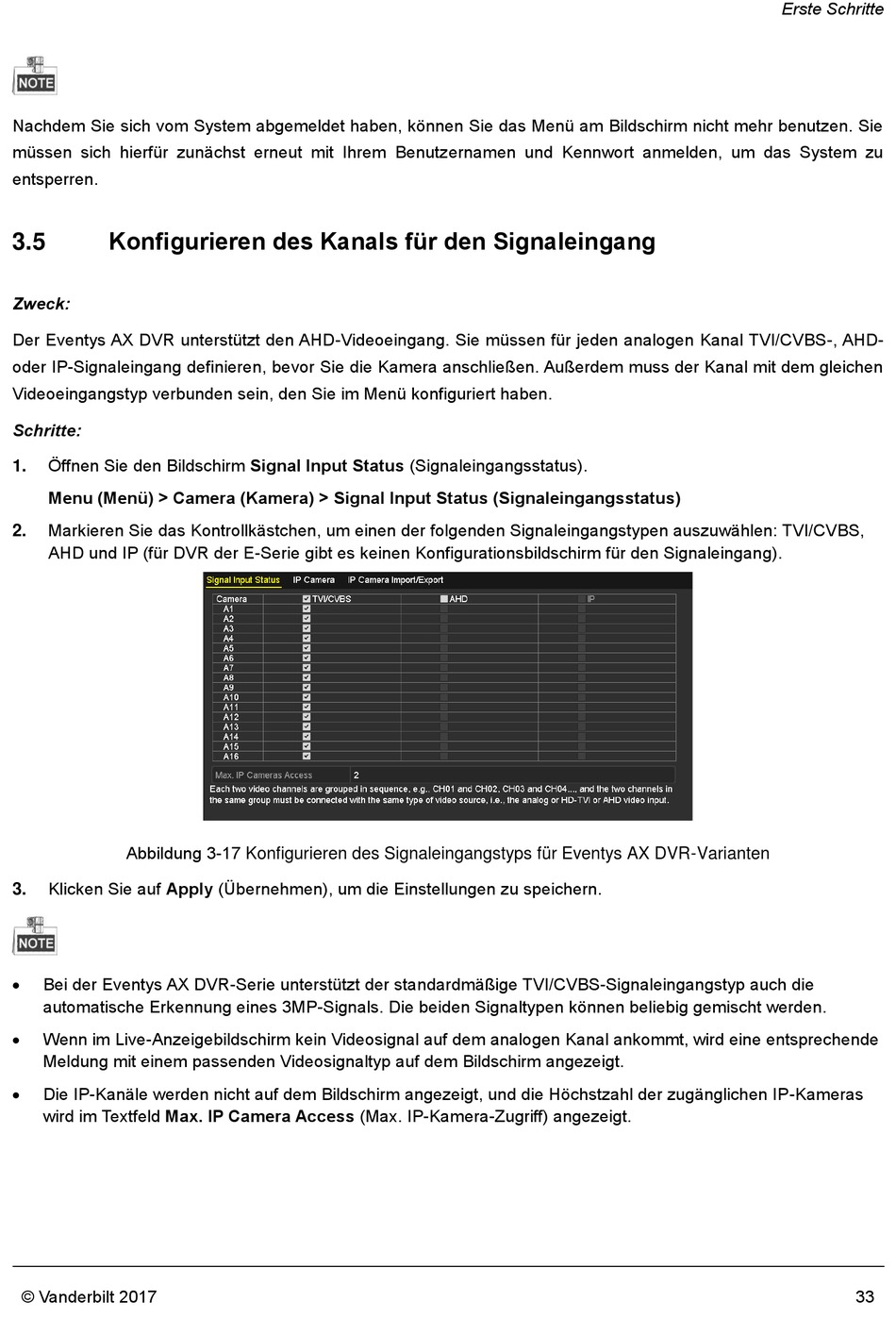

Konfigurieren des Kanals für den Signaleingang
3.5
Zweck:
Der Eventys AX DVR unterstützt den AHD-Videoeingang. Sie müssen für jeden analogen Kanal TVI/CVBS-, AHD-
oder IP-Signaleingang definieren, bevor Sie die Kamera anschließen. Außerdem muss der Kanal mit dem gleichen
Videoeingangstyp verbunden sein, den Sie im Menü konfiguriert haben.
Schritte:
Öffnen Sie den Bildschirm Signal Input Status (Signaleingangsstatus).
1.
Menu (Menü) > Camera (Kamera) > Signal Input Status (Signaleingangsstatus)
Markieren Sie das Kontrollkästchen, um einen der folgenden Signaleingangstypen auszuwählen: TVI/CVBS,
2.
AHD und IP (für DVR der E-Serie gibt es keinen Konfigurationsbildschirm für den Signaleingang).
Abbildung 3-17 Konfigurieren des Signaleingangstyps für Eventys AX DVR-Varianten
Klicken Sie auf Apply (Übernehmen), um die Einstellungen zu speichern.
3.
Bei der Eventys AX DVR-Serie unterstützt der standardmäßige TVI/CVBS-Signaleingangstyp auch die
automatische Erkennung eines 3MP-Signals. Die beiden Signaltypen können beliebig gemischt werden.
Wenn im Live-Anzeigebildschirm kein Videosignal auf dem analogen Kanal ankommt, wird eine entsprechende
Meldung mit einem passenden Videosignaltyp auf dem Bildschirm angezeigt.
Die IP-Kanäle werden nicht auf dem Bildschirm angezeigt, und die Höchstzahl der zugänglichen IP-Kameras
wird im Textfeld Max. IP Camera Access (Max. IP-Kamera-Zugriff) angezeigt.
© Vanderbilt 2017
Erste Schritte
33
