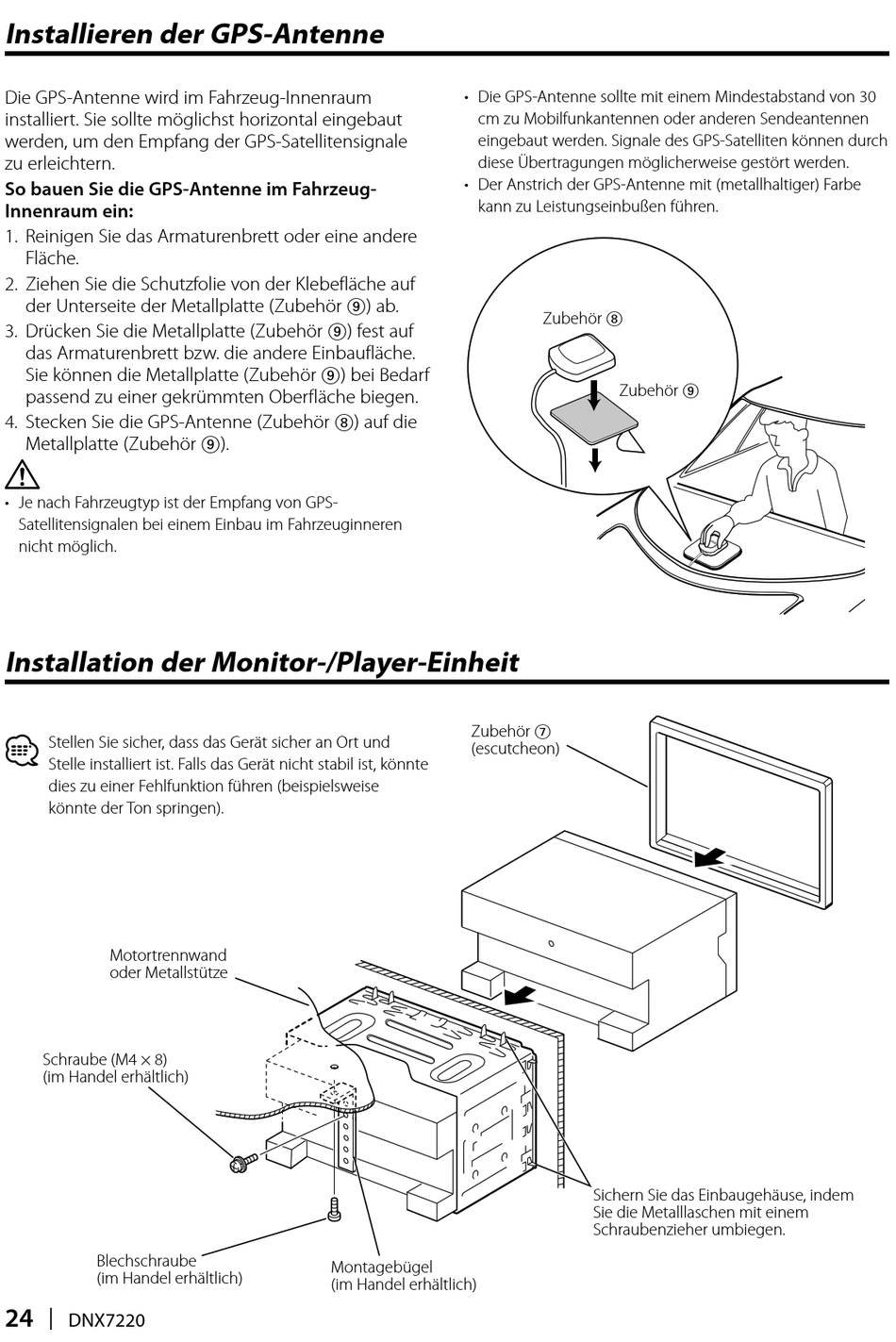

Installieren der GPS-Antenne

Die GPS-Antenne wird im Fahrzeug-Innenraum
installiert. Sie sollte möglichst horizontal eingebaut
werden, um den Empfang der GPS-Satellitensignale
zu erleichtern.
So bauen Sie die GPS-Antenne im Fahrzeug-
Innenraum ein:
1. Reinigen Sie das Armaturenbrett oder eine andere
Fläche.
2. Ziehen Sie die Schutzfolie von der Klebefläche auf
der Unterseite der Metallplatte (Zubehör 9) ab.
3. Drücken Sie die Metallplatte (Zubehör 9) fest auf
das Armaturenbrett bzw. die andere Einbaufläche.
Sie können die Metallplatte (Zubehör 9) bei Bedarf
passend zu einer gekrümmten Oberfläche biegen.
4. Stecken Sie die GPS-Antenne (Zubehör 8) auf die
Metallplatte (Zubehör 9).
¤
• Je nach Fahrzeugtyp ist der Empfang von GPS-
Satellitensignalen bei einem Einbau im Fahrzeuginneren
nicht möglich.

Installation der Monitor-/Player-Einheit

Stellen Sie sicher, dass das Gerät sicher an Ort und
Stelle installiert ist. Falls das Gerät nicht stabil ist, könnte
dies zu einer Fehlfunktion führen (beispielsweise
könnte der Ton springen).
Motortrennwand
oder Metallstütze
Schraube (M4 × 8)
(im Handel erhältlich)
Blechschraube
(im Handel erhältlich)
24
|
DNX7220
• Die GPS-Antenne sollte mit einem Mindestabstand von 30
cm zu Mobilfunkantennen oder anderen Sendeantennen
eingebaut werden. Signale des GPS-Satelliten können durch
diese Übertragungen möglicherweise gestört werden.
• Der Anstrich der GPS-Antenne mit (metallhaltiger) Farbe
kann zu Leistungseinbußen führen.
Zubehör 7
(escutcheon)
Montagebügel
(im Handel erhältlich)
Zubehör 8
Zubehör 9
Sichern Sie das Einbaugehäuse, indem
Sie die Metalllaschen mit einem
Schraubenzieher umbiegen.
