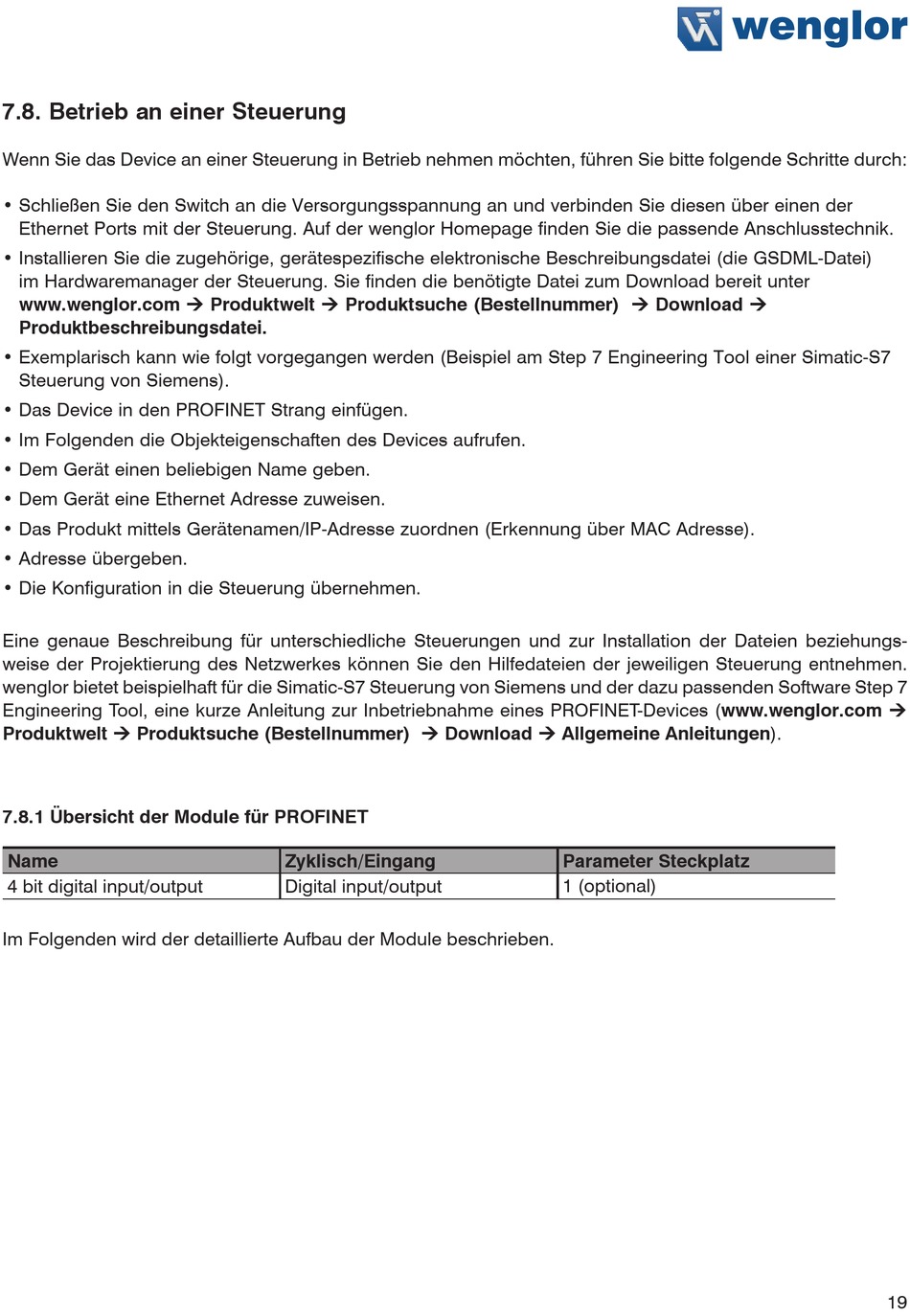

7.8. Betrieb an einer Steuerung
Wenn Sie das Device an einer Steuerung in Betrieb nehmen möchten, führen Sie bitte folgende Schritte durch:
• Schließen Sie den Switch an die Versorgungsspannung an und verbinden Sie diesen über einen der
Ethernet Ports mit der Steuerung. Auf der wenglor Homepage finden Sie die passende Anschlusstechnik.
• Installieren Sie die zugehörige, gerätespezifische elektronische Beschreibungsdatei (die GSDML-Datei)
im Hardwaremanager der Steuerung. Sie finden die benötigte Datei zum Download bereit unter
www.wenglor.com Produktwelt Produktsuche (Bestellnummer) Download
Produktbeschreibungs datei.
• Exemplarisch kann wie folgt vorgegangen werden (Beispiel am Step 7 Engineering Tool einer Simatic-S7
Steuerung von Siemens).
• Das Device in den PROFINET Strang einfügen.
• Im Folgenden die Objekteigenschaften des Devices aufrufen.
• Dem Gerät einen beliebigen Name geben.
• Dem Gerät eine Ethernet Adresse zuweisen.
• Das Produkt mittels Gerätenamen/IP-Adresse zuordnen (Erkennung über MAC Adresse).
• Adresse übergeben.
• Die Konfiguration in die Steuerung übernehmen.
Eine genaue Beschreibung für unterschiedliche Steuerungen und zur Installation der Dateien beziehungs-
weise der Projektierung des Netzwerkes können Sie den Hilfedateien der jeweiligen Steuerung entnehmen.
wenglor bietet beispielhaft für die Simatic-S7 Steuerung von Siemens und der dazu passenden Software Step 7
Engineering Tool, eine kurze Anleitung zur Inbetriebnahme eines PROFINET-Devices (www.wenglor.com
Produktwelt Produktsuche (Bestellnummer) Download Allgemeine Anleitungen).
7.8.1 Übersicht der Module für PROFINET
Name
4 bit digital input/output
Im Folgenden wird der detaillierte Aufbau der Module beschrieben.
Zyklisch/Eingang
Digital input/output
Parameter Steckplatz
1 (optional)
19
