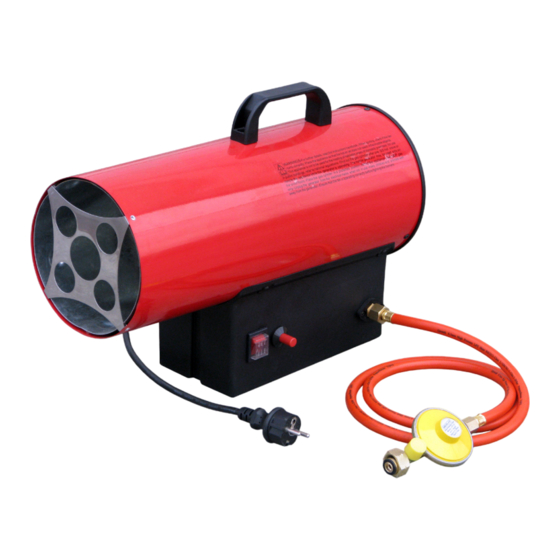

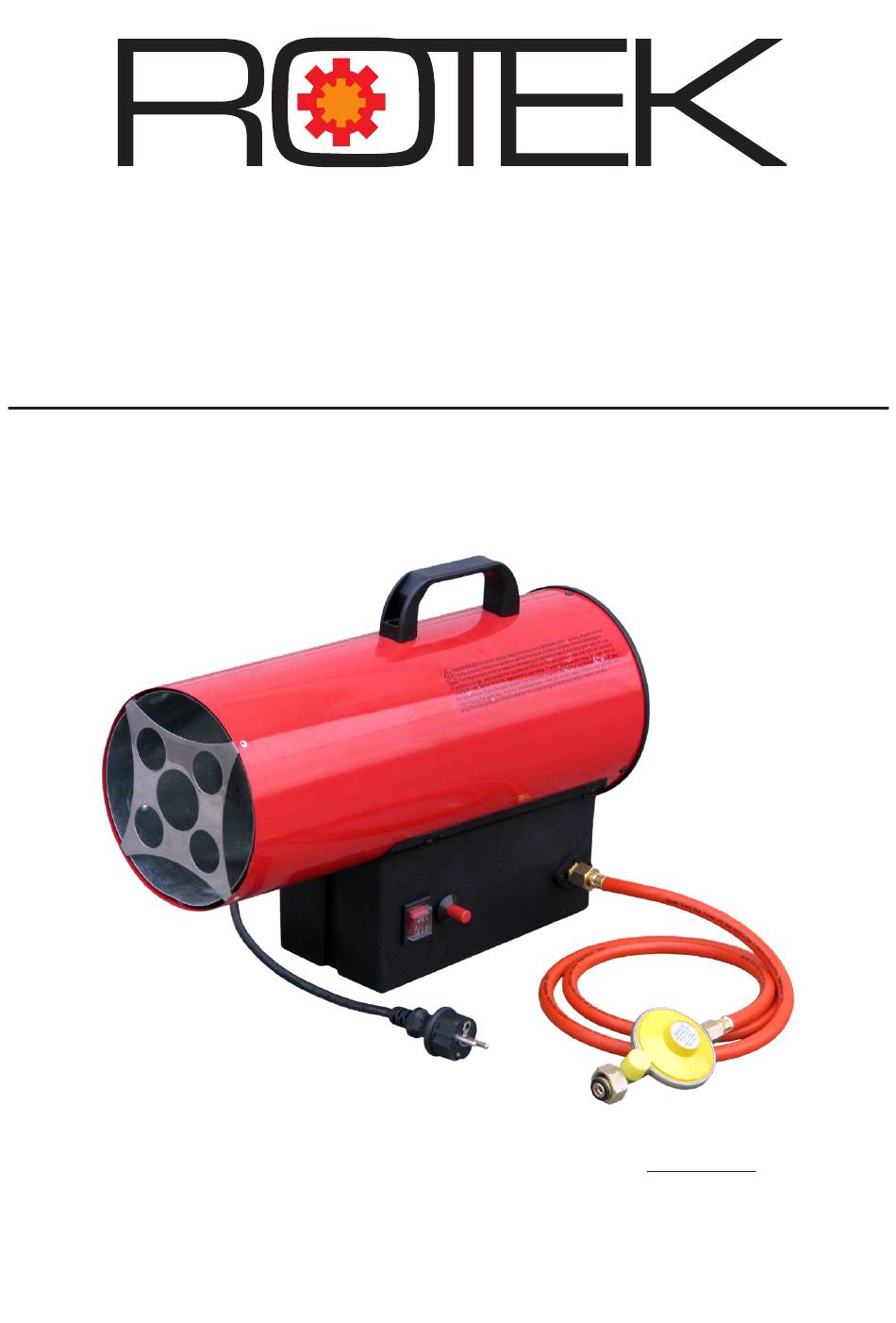

- Seite 1 Gas-Direktheizer 14kW HG-15-230 Heizleistung 14 kW, mit 1,5m Schlauch samt Druckminderer Benutzer- und Wartungshandbuch DE C0809 Stand Nov-2008 Modell: HG-15-230 Heizleistung: 14 kW Luftdurchsatz: 300 m³/h Gasverbrauch: 1,02 kg/h HEATER014 Abmessungen: 475 x 187 x 332 mm Gewicht: 5,0 kg...
-
Seite 2: Sicherheitshinweis
Garantieanspruch. Für Folgeschäden, die daraus resultieren, übernehmen wir keine Haftung. Dieses Handbuch darf ohne schriftliche Genehmigung von Rotek weder vollständig noch teilweise in jeglicher Form und mit jeglichen Mitteln elektronischer oder mechanischer Art reproduziert werden. Ein Zuwiederhandeln stellt einen Verstoß gegen geltende Urheber- rechtsbestimmungen dar und wird strafrechtlich verfolgt. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis 1. Sicherheitshinweise 1.1. Aufstellung 1.2. Risiken durch Flüssiggas 1.3. Risiken durch Strom 1.4. Risiken durch rotierende Teile 1.5. Risiken durch hohe Temperaturen 1.6. Verwendung 1.7. Wartung 2. Spezifikation 2.1. Technische Daten 2.2. Geräteabbildungen 2.3. Funktionsweise 3. Verwendung 3.1. Inbetriebnahme 3.1.1. -
Seite 4: Sicherheitshinweise
1. Sicherheitshinweise Dieses Gerät hat gefährliche (spannungsführende, heiße und rotierende) Teile. Da- her kann es bei Nichtbeachtung, der in diesem Handbuch angeführten Anweisungen, zu schweren Personen- oder Sachschäden kommen. Die Anweisungen in diesem Handbuch müssen ggf. durch die jeweils gültigen ge- setzlichen Vorschriften und technische Normen (Technische Regeln für Flüssig- gas samt einschlägigen Unfallverhütungsvorschriften) ergänzt werden. -
Seite 5: Risiken Durch Strom
1.3. Risiken durch Strom • Das Gerät darf nur mit elektrischen Systemen verbunden werden, welche mit der Spezifikation des Gerätes kompatibel sind. • Das Gerät darf nur an eine Steckdose angeschlossen werden, welche über einen pas- senden Leitungsschutzschalter und einen Fehlerstromschutzschalter gesichert ist. •... -
Seite 6: Spezifikation
2. Spezifikation 2.1. Technische Daten Modell HG-15-230 Kennzeichen Type Gasheizer Versorgung Elektrisch/Flüssiggas Netto Wärmeleistung 7 - 14 kW justierbar Grunddaten Max. Wärmeleistung 6.000 - 12.069 kcal/h Luftdurchsatz 300 m³/h Flüssiggas (LPG) Brennstoffart Spezifikation: G30-I Brennstoffdruck 0,7 bar Brennstoffverbrauch ≤ 1,02 kg/h Brennstoff Ø... -
Seite 7: Geräteabbildungen
2.2. Geräteabbildungen Netzkabel Lufteinlassgitter Druckregler Standfuß Thermoventil Halteplatte Gasflansch Flansch Gasanschluss Piezozünder Hauptschalter Tragegriff (10) Abdeckung (11) Luftauslassgitter (12) 2.3. Funktionsweise Das Magnetventil (C) wird über den Hauptschalter ein- bzw. ausgeschaltet. Das Thermo- ventil (B) wird über den Taster beim Start überbrückt (Drücken). Nun strömt das Flüssig- gas über das Thermoventil (B), das Magnetventil (C), den Druckregler (D) und die Düse (E) in den Brenner (F). -
Seite 8: Verwendung
3. Verwendung Beachten Sie vor der Verwendung alle Sicherheitshinweise, wie unter 1. angeführt! Bei Nichtbeachtung oder Zuwiederhandlung darf das Gerät nicht in Betrieb genom- men werden. 3.1. Inbetriebnahme Sämtliche Druckverschraubungen sind mit Linksgewinde ausgestattet! • Schließen Sie den mitgelieferten Druckschlauch (13) am Gasheizer (7, Flansch Gas- anschluss) an (G1/8“... -
Seite 9: Druckschlauch
3.1.1. Druckschlauch Das Gerät wird mit einem 1,5m Druckschlauch und Druckminderer (samt Schlauchbruch- sicherung) für Gasflaschenanschluß W21,8 x ¼“LH ausgeliefert. Sollte Ihre Anwendung die Nutzung eines anderen Anschlußschlauchs erfordern, beachten Sie bitte folgende Punkte: • Druckschlauch Verwenden Sie nur Schläuche gem. DIN4815 Teil-2 Druckklasse-6 bzw. EN1763-1- Klasse 3. -
Seite 10: Wartung Und Fehlersuche
4. Wartung und Fehlersuche Um den ordnungsgemäßen Betrieb des Gerätes zu gewährleisten, reinigen Sie das Gerät regelmäßig wie unten beschrieben. Sollte ein Defekt auftreten, wenden Sie sich bitte an ihren Händler oder einen Fachbetrieb. Versuchen Sie keinesfalls das Gerät selbst zu repa- rieren. - Seite 11 Fehler Grund Lösung Ventil Gasflasche öffnen Gasflasche auffüllen/durch volle Flasche ersetzen Brenner erhält kein oder Gasdruckleitung und nicht ausreichend Brenn- Druckminderer überprüfen stoff Druckregler (3) zu gering eingestellt Brenner verschmutzt > reinigen siehe 3.1. Startvorgang Thermoventil (5) halten Fehlbedienung und erst 10 Sekunden Lüfter läuft, nach Flamme auslassen! Flamme brennt nicht oder...
-
Seite 12: Teileverzeichnis
4.5. Teileverzeichnis Beschreibung Beschreibung Luftauslassgitter Mutter M12x1.0 Brennkammer Thermoventil Abdeckung Magnetventil Handgriff Einlassmuffe G1/8“ Links Lüfterblatt Ø172 / 19° Haltflansch Einlassmuffe Lüftermotor 230V / 25W Schutzabdeckung Einlass Lufteinlassgitter Haltemutter Piezozünder Aufnahme Thermostat Piezozünder Thermostat 95°C Hauptschalter Zündelektrode Bedienpanel Thermofühler Kabelverschraubung Thermostat Haltelasche Netzkabel Düse... -
Seite 13: Schaltbild
4.6. Schaltbild... -
Seite 14: Sonstiges
5. Sonstiges 5.1. Garantiebedingungen Die Garantiedauer dieses Gerätes beträgt 12 Monate ab Zustellung zum Endverbraucher, längstens jedoch 14 Monate nach dem Lieferdatum. Unter dem Lieferdatum ist jenes Da- tum zu verstehen welche bei der Auslieferung auf dem jeweiligen Transportschein (Lie- ferschein oder Rechnung) angeführt ist. -
Seite 15: Entsorgung Nach Der Benutzungszeit
Bitte erfragen Sie bei der Gemeindeverwaltung die zuständige Entsorgungs- stelle. 5.3. Konformitätserklärung Wir, die Rotek Handels GmbH Handelsstrasse 4 2201 Hagenbrunn, Österreich erklären hiermit, dass dieser Gasheizer in der von uns in Verkehr gebrachten Ausführung den einschlägigen, grundlegenden Anforderungen entspricht, welche in folgenden EG Richtlinien und deren Änderungen festgelegt sind:... - Seite 16 Bei Fragen oder Anregungen wenden Sie sich bitte an : Rotek Handels GmbH Handelsstr. 4, A-2201 Hagenbrunn Tel : +43-2246-20791 Fax : +43-2246-20791-50 e-mail: office@rotek.at http://www.rotek.at © Rotek Handels GmbH 2008...
