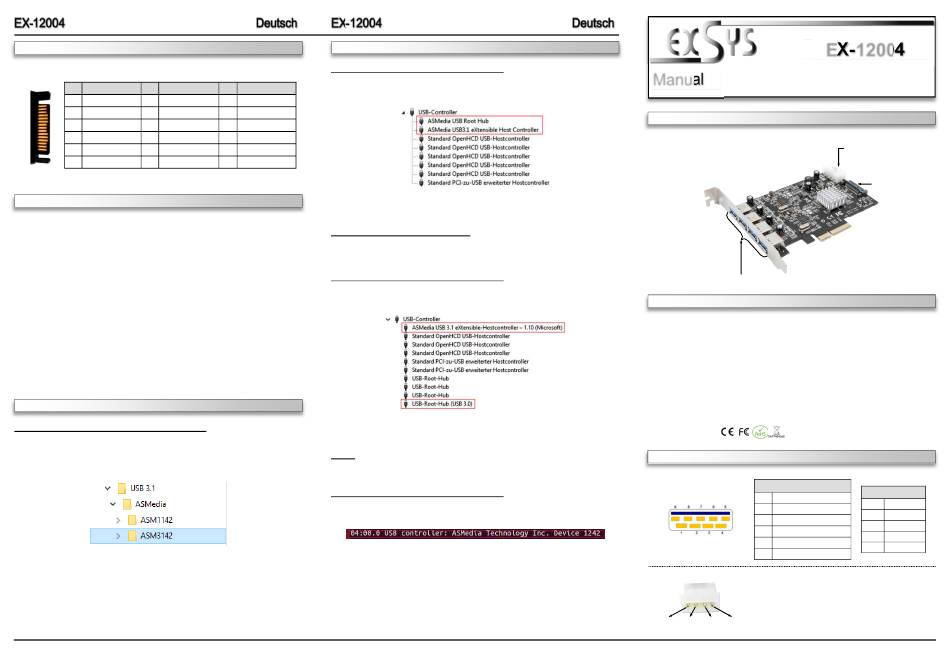

ANSCHLÜSSE
J1:
Pin
Belegung
Pin
Belegung
1
3.3 Volt (Orange)
7
5 Volt (pre-charge)
2
3.3 Volt (Orange)
8
5 Volt (Rot)
3
3.3 Volt (pre-charge)
9
5 Volt (Rot)
4
Ground (Schwarz)
10
Ground (Schwarz)
5
Ground (Schwarz)
11
Reserviert
6
Ground (Schwarz)
12
Ground (Schwarz)
HARDWARE INSTALLATION
Beachten Sie bitte die folgenden Installationshinweise. Da es große Unterschiede zwischen
PC's gibt, können wir Ihnen nur eine generelle Anleitung zum Einbau der EX-12004 geben. Bei
Unklarheiten halten Sie sich bitte an die Bedienungsanleitung Ihres Computersystems.
1.
Schalten Sie Ihren Rechner und alle angeschlossenen Peripheriegeräte aus und ziehen
Sie bei allen Geräten den Netzstecker.
2.
Lösen Sie die Schrauben des Gehäuses auf der Rückseite Ihres Computers und entfernen
Sie vorsichtig das Gehäuse.
3.
Gegebenenfalls installieren Sie nun die externe Stromversorgung zur Entlastung des Main-
boards! (siehe Anschlüsse J1 oder J2)
4.
Suchen Sie jetzt einen freien PCI-Express Steckplatz und stecken Sie die EX-12004
vorsichtig in den ausgewählten PCI-Express Steckplatz ein. Beachten Sie, das die EX-
12004 korrekt eingesteckt ist und das kein Kurzschluss entsteht.
5.
Danach befestigen Sie die EX-12004 mit einer Schraube am Gehäuse.
6.
Jetzt das Computergehäuse mit den Schrauben wieder schließen.
TREIBER INSTALLATION
Windows XP/ Vista/ 7/ Server 2003 & 2008 R2
Windows erkennt beim Start einen neuen „USB (Universal Serial Bus)-Controller". Legen Sie
nun die Treiber CD in Ihr CD-Rom Laufwerk (z.B. Laufwerk D:) ein und starten Sie das
„setup.exe" welches sich im Ordner „ASM3142" befindet (siehe Abbildung):
Folgen Sie den Installationsanweisungen und schließen Sie die Installation ab.
Windows installiert jetzt automatisch den richtigen Treiber für das jeweilige Betriebssystem.
Nach der Installation der Treiber erkennt das Betriebssystem automatisch die Karte und instal-
liert diese.
2
TREIBER INSTALLATION
ÜBERPRÜFEN DES INSTALLIERTEN TREIBER
Öffnen Sie den >Geräte-Manager<. Jetzt müssten Sie unter „USB-Controller" folgende
Einträge sehen:
Pin
Belegung
13
12 Volt (pre-charge)
14
12 Volt (Gelb)
15
12 Volt (Gelb)
Sind diese oder ähnliche Einträge vorhanden, ist die Karte richtig installiert.
Windows 8.x/ 10/ Server 2012 R2
Nach Abschluss der Hardwareinstallation erkennt das Betriebssystem die EX-12004 automa-
tisch und installiert diesen.
ÜBERPRÜFEN DES INSTALLIERTEN TREIBER
Öffnen Sie den >Geräte-Manager<. Jetzt müssten Sie unter „USB-Controller" folgende
Einträge sehen:
Sind diese oder ähnliche Einträge vorhanden, ist die Karte richtig installiert.
Linux
Nach Abschluss der Hardwareinstallation erkennt das Betriebssystem die EX-12004 automa-
tisch und installiert diesen.
ÜBERPRÜFEN DES INSTALLIERTEN TREIBER
Jetzt müssten Sie folgenden Eintrag sehen:
Sind diese oder ähnliche Einträge vorhanden, ist die Karte richtig installiert.
LAYOUT
DESCRIPTION & TECHNICAL INFORMATION
The EX-12004 is a plug & play high-speed USB 3.1 (Gen2) expansion card for the PCI-Express
Bus. The EX-12004 provides 4 external ports with 900mA power. There support the full power
of 900mA at the four external ports, without the extra power from the PC power supply. It uses
data transfer rates up to 10Gbit/s. The EX-12004 design fully utilize the ASMedia chipset, which
represents the latest in super speed+ USB 3.1 interface technology. In combination with the fast
PCI-Express Bus it provides a secure and very high data transfer on each single port. It sup-
ports all PCI-Express slots x4 to x16. It supports all USB connections from 1.1 to 3.1.
Compatibility:
Operating System:
Connectors:
Extent of delivery:
Certificates:
CONNECTORS
P1-P4:
J2:
3
EX-12004
Manual
Vers. 1.0 / 04.10.18
P1-P4: 4x external USB 3.1 (Gen2) A-Port
PCI-Express x4 to x16
Windows XP/ Vista/ 7/ 8.x/ 10/ Server 2003 & 2008R2 & 2012R2/ Linux
4x USB 3.1 (Gen2) A-Port external, 1x 4 pol Molex, 1x SATA 15 Pin
EX-12004, Driver CD, Manual
USB 3.1 Pin's
Pin
Signal
5
SSTX+
6
SSTX-
7
GND
8
SSRX+
9
SSRX-
The EX-12004 does not necessarily need power from
the PC power supply! To relieve the PCI-Express slot it
is recommended to connect J1 or J2!
Please make sure you connect the plug in the right
direction!
Attention! Never connect or release the plug while
1 +12V 2 GND 3 GND 4 +5V
the PC is supplied with power!
4
J2:
4 pol Molex Power Connector
from the PC Power Supply
J1: SATA 15 pin
Power Connector
from the PC
Power Supply
USB 2.0 Pin's
Pin
Signal
1
VCC
2
DATA-
3
DATA+
4
GND
