Abmessungen; Anschlüsse; Hydraulischer Anschluß - Zodiac Red line Gebrauchsanleitung

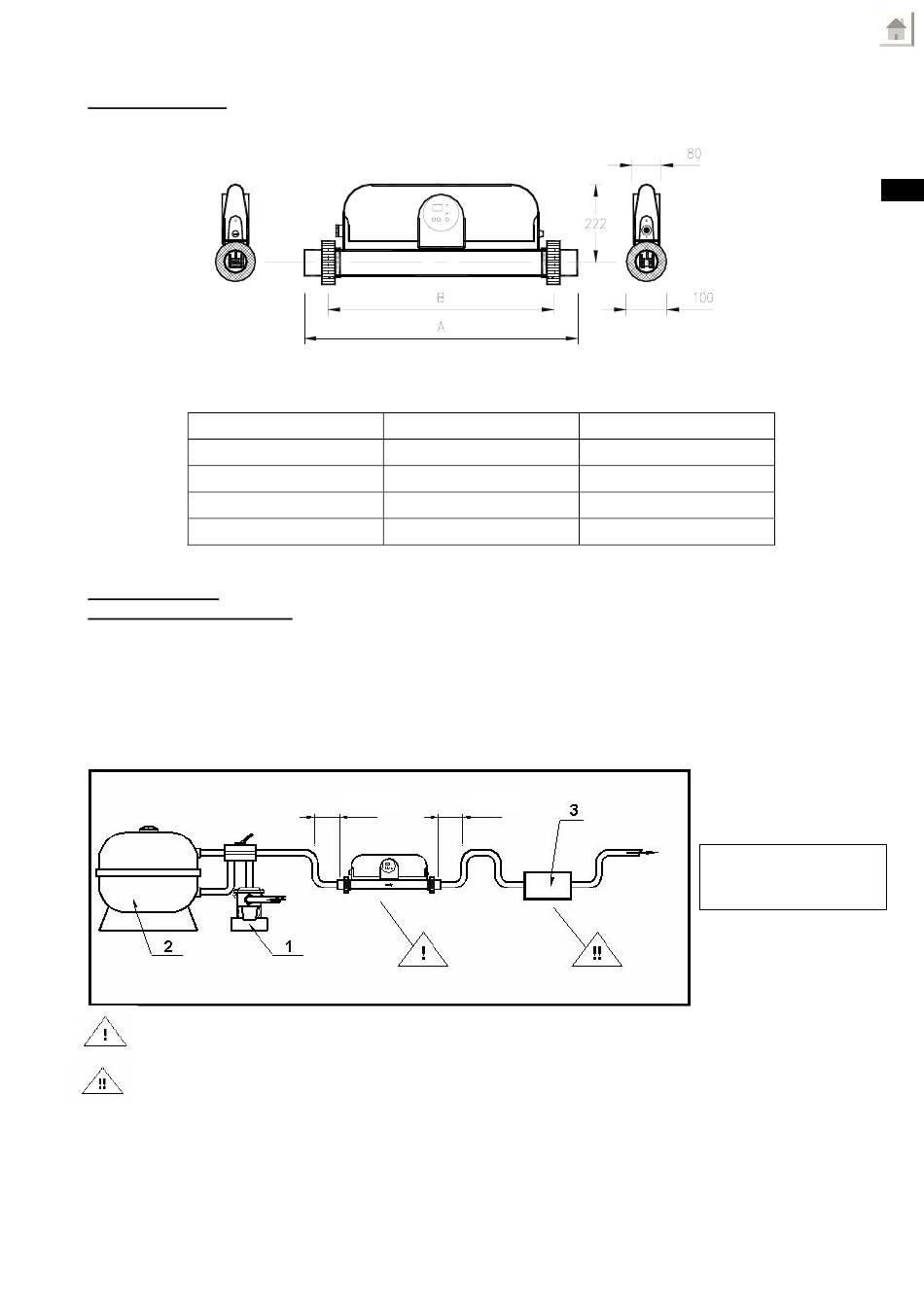

2.2 Abmessungen

Modell
Red Line 3
Red Line 6
Red Line 9
Red Line 12
3. ANSCHLÜSSE
3.1 Hydraulischer Anschluß
Der Erhitzer soll mit dem Schwimmbecken-Kreislauf direkt nach Filtration mit einem minimalen
Wasserdurchfluß von 5 m³/Std. (im niedrigen Punkt, um das beständige Ausfüllen des Körpers mit Wasser
zu ermöglichen) angeschlossen werden, sogar wenn die Filtrationspumpe außer Betrieb ist.
Der Erhitzer muß unbedingt vor jedem Wasseraufbereitungssystem (Chlorensspritzung, Salzsysteme,
Elektrolyse, usw.) aufgebaut werden.
Mini. Wasserdurchfluß: 5 m³/Std.
Empfohlene Montage für beständige Wasserretention im Körper des Erhitzers.
Empfohlene Montage zur Vermeidung von Rückflüssen aggressiven Chlors in den Erhitzer bei der
Unterbrechung der Filtration
A (mm)
538
538
638
638
Max. Wasserdurchfluß: 30 m³/Std.
Mini. Mini.
15 à 20 cm 15 à 20 cm
3
B (mm)
452
452
552
552
1 –Pumpe
2 – Filter
3 – Wasseraufbereitung
D
