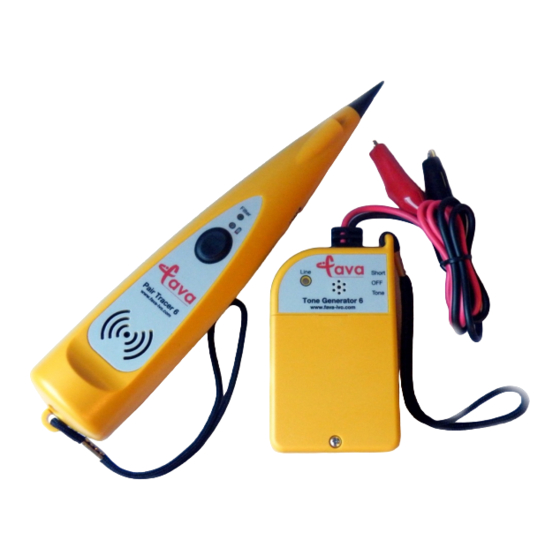

Fava PT6 Kit Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Fava Anleitungen
  4. Messgeräte
  5. PT6 Kit
  6. Bedienungsanleitung

Fava PT6 Kit Bedienungsanleitung

Vorschau ausblenden
Verfügbare Sprachen

Verfügbare Sprachen

Inhaltsverzeichnis

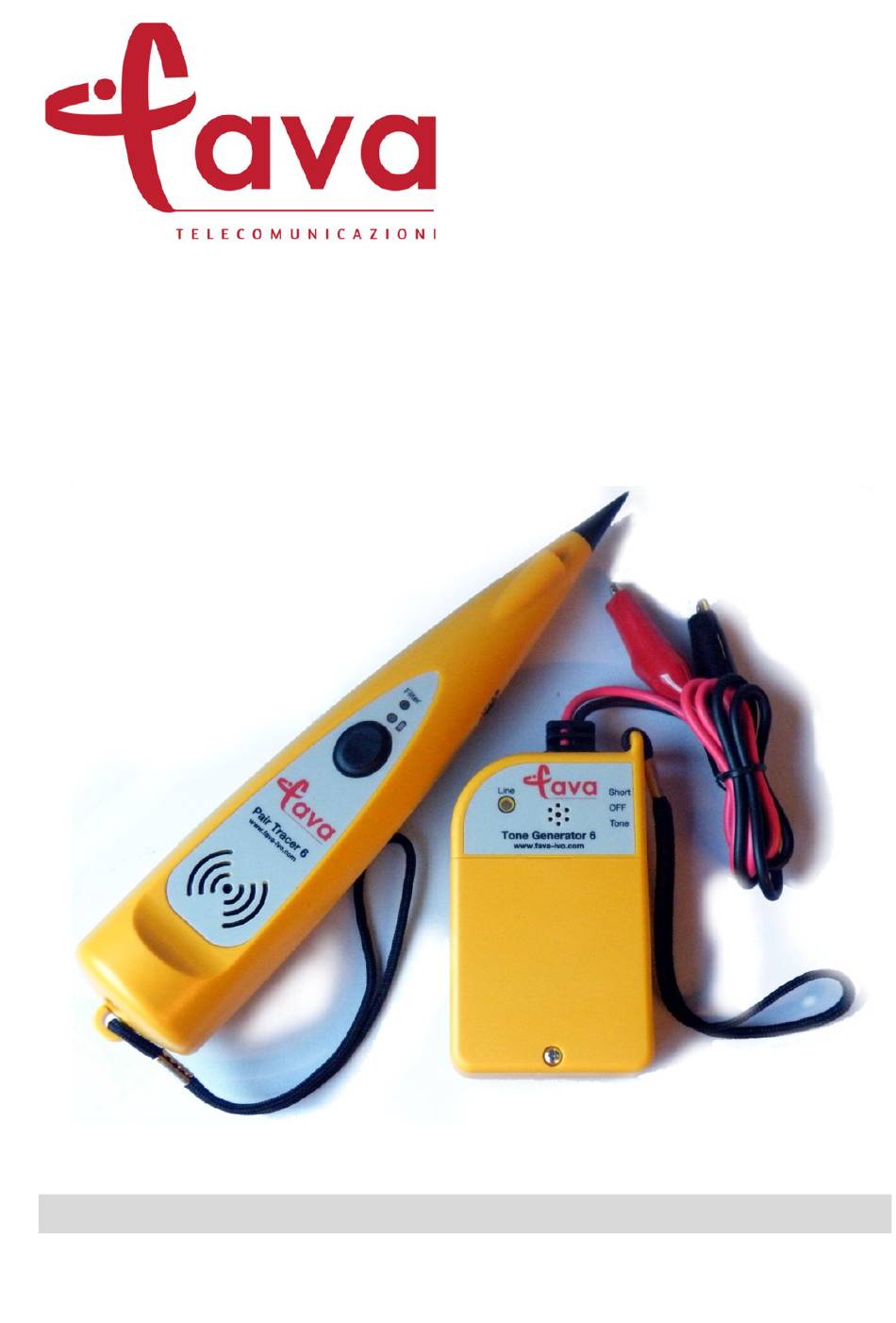

PT6 Kit
Kit generatore sonda cerca coppie e -cavi
Istruzioni d'uso
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Fava PT6 Kit

  • Seite 9 Stampato in Italia Rev.2 A.IST.00020 17372 PT6 Kit Leitungssucher Bedienungsanleitung...
  • Seite 10 Abbildung 1 Abbildung 2 Abbildung 1 – PT6 – Vorderseite a. Ein/Aus Taste d. LED rejection mode b. Lautsprecher e. LED Taschenlampef. c. LED Batteriestatus f. Feineinstellung Abbildung 2 – TG6 – Vorderseite a. LED Status d. Batteriefach b. Ein-, Sende-, Kurzschluss- schalter c.
  • Seite 11 Produkte dürfen nicht in Temperaturbereichen über +80° C gelagert wer- den, z.B. im Sommer nicht auf der Hutablage im Auto. • Tauchen Sie ein FAVA-Produkt nicht in Wasser, wenn es nicht aus- drücklich dafür spezifiziert ist. • FAVA-Produkte, die nicht eigensicher (Ex-geschützt) sind und deshalb keine spezielle Ex-Kennzeichnung haben, dürfen niemals in explosi-...

  • Seite 12: Ein- Und Ausschalten

    Verwendungszweck PT6 Kit dient um grundsätzlich schnell Adernpaare oder jeder Art von Leitungen zu identifizieren. Die Sonde PT6 ist in der Lage Signale, vom Tonsender ausgesendet, in Leitungen/Kabel zu verfolgen, sogar bei einer erheblichen Entfer- nung, auch zum Beispiel, in Verteilern oder Baugruben. Durch die Er- zeugung eines akustischen Signales (leise bei schwachem und laut bei starkem Signal) und gleichzeitiges Aufleuchten des grünen LED...

  • Seite 13: Leitungssuchen

    • Die rote LED und ein Ton zeigen den Stromdurchgang in der Leitung. Die LED leuchtet nicht auf wenn der Leitungswider- stand über 75 Ohm liegt. 3.3. Leitungssuchen Um eine Leitung sicher zu identifizieren, gehen Sie wie folgt vor: • Die Prüfleitungen an das zu prüfende Adernpaar anschließen.

  • Seite 14: Batteriewechsel

    3.6. Benutzung der Kopfhörer (separat erhältlich) Bei lauten Umgebungen ist hilfreich ein Kopfhörer zu benützen. Zu dem Zweck schließen Sie der Kopfhörer an der 3,5mm Klinkenbuchse auf die Sonderückseite an: der integrierte Lautsprecher wird ausgeschaltet. 3.7. Zusatzbeleuchtung/Taschenlampe Um eine bessere Identifikation/Visualisierung des gesuchten Paar zu ermöglichen verfügt die Sonde über eine hoch effiziente weiße LED (Abb.
  • Seite 15 Der Batteriewechsel wird alle drei Jahren empfohlen. Um die Batterien auszutauschen gehen Sie wie folgt vor: • Schalten Sie das Gerät aus. (Schalter auf OFF) • Befestigungsschraube des Batteriefachs abschrauben (Abb. 1 und Abb. 2/d) und Schutzdeckel aufheben. • Achtend auf die Polarität, ersetzen Sie die Batterien. •...
