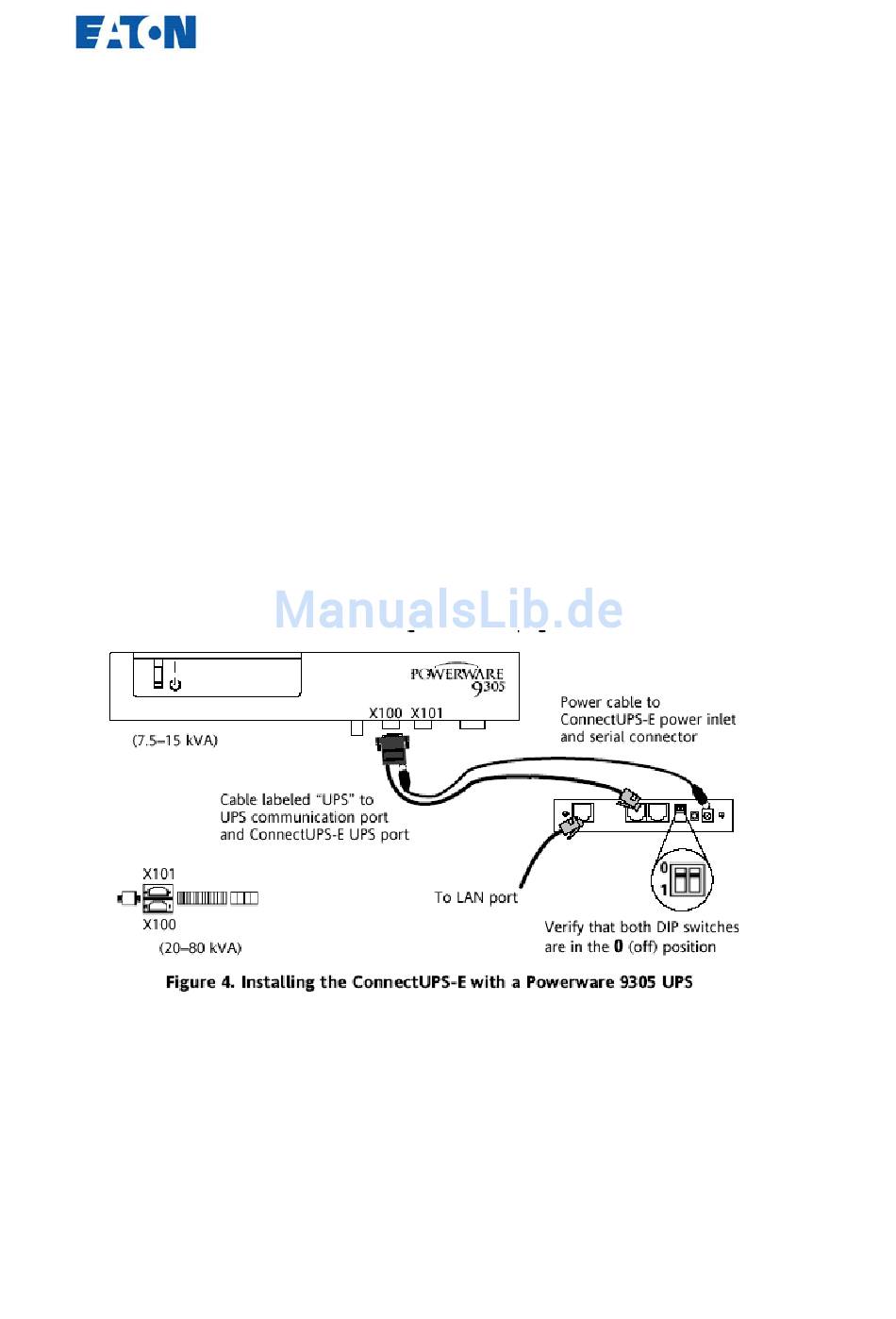

4. Falls kein X100-Anschluss zur Verfügung steht, das gelieferte serielle Kabel mit
der Kennzeichnung PC dazu verwenden, die USV-Schnittstelle an der
ConnectUPS-E-Karte mit der 9poligen (männlichen) RS-232-Schnittstelle
(Bezeichnung X101) an der USV zu verbinden (siehe Abb. 5).
Den Stecker für die AC-Versorgung an das mitgelieferte externe Netzteil
anschließen.
Das DC-Kabel vom externen Netzteil zum DC-Versorgungsanschluss an der
Rückseite der ConnectUPS-E-Karte (Kennzeichnung 12 VDC) führen.
Externes Netzteil mit einer USV-geschützten Steckdose verbinden.
5. USV-Frontabdeckung wieder anbringen.
6. Ein mit dem Netzwerk verbundenes 10/100BaseT-Kabel mit dem
Netzwerkanschluss an der ConnectUPS-E-Karte verbinden.
7. Mit „Konfiguration" auf Seite 12 fortfahren.
