HARDWARE INSTALLATION
Beachten Sie bitte die folgenden Installationshinweise. Da es große Unterschiede zwischen PC's
gibt, können wir Ihnen nur eine generelle Anleitung zum Einbau der EX-1083 geben. Bei Unklarhei-
ten halten Sie sich bitte an die Bedienungsanleitung Ihres Computersystems.
1.
Schalten Sie Ihren Rechner und alle angeschlossenen Peripheriegeräte aus und ziehen Sie
bei allen Geräten den Netzstecker.
2.
Lösen Sie die Schrauben des Gehäuses auf der Rückseite Ihres Computers und entfernen
Sie vorsichtig das Gehäuse.
3.
Suchen Sie jetzt einen freien PCI Steckplatz und stecken Sie die Karte vorsichtig in den
ausgewählten PCI Steckplatz ein. Beachten Sie, das die Karte korrekt eingesteckt wird und
das kein Kurzschluss entsteht.
4.
Danach befestigen Sie die Karte mit einer Schraube am Gehäuse.
5.
Jetzt das Computergehäuse mit den Schrauben wieder schließen.
TREIBER INSTALLATION
Alle Betriebssysteme
Nach Abschluss der Hardwareinstallation erkennt das Betriebssystem die EX-1083 automatisch
und installiert diese.
ÜBERPRÜFEN DES INSTALLIERTEN TREIBER
Öffnen Sie den >Geräte-Manager<. Jetzt müssten Sie unter „USB-Controller" folgende Einträge
sehen:
Sind diese oder ähnliche Einträge vorhanden, ist die Karte richtig installiert
NEC Treiber (optional)
Wenn Sie Probleme mit der Übertragungsgeschwindigkeit haben sollten oder Sie ein altes
Betriebssystem einsetzen möchten welches keine USB 2.0 Unterstützung hat z.B. Windows98
SE. Dann können Sie diesen Treiber von unserer Homepage www.exsys.de herunterladen
oder Sie finden den Treiber auch auf unserer Treiber CD und wird wie folgt installiert. Die
Treiber stehen bis zu dem Betriebssystem Vista zu Verfügung.
Starten Sie das File "U2v2_1.exe" durch Doppelklick auf der Maus. Folgen Sie nun dem Setup
Programm und schließen Sie die Installation ab. Danach fahren Sie Ihren PC herunter und
installieren Sie die Karte wie im Punkt Hardware Installation beschrieben. Danach können Sie
Ihren PC wieder starten und die Karte wird automatisch erkannt.
2

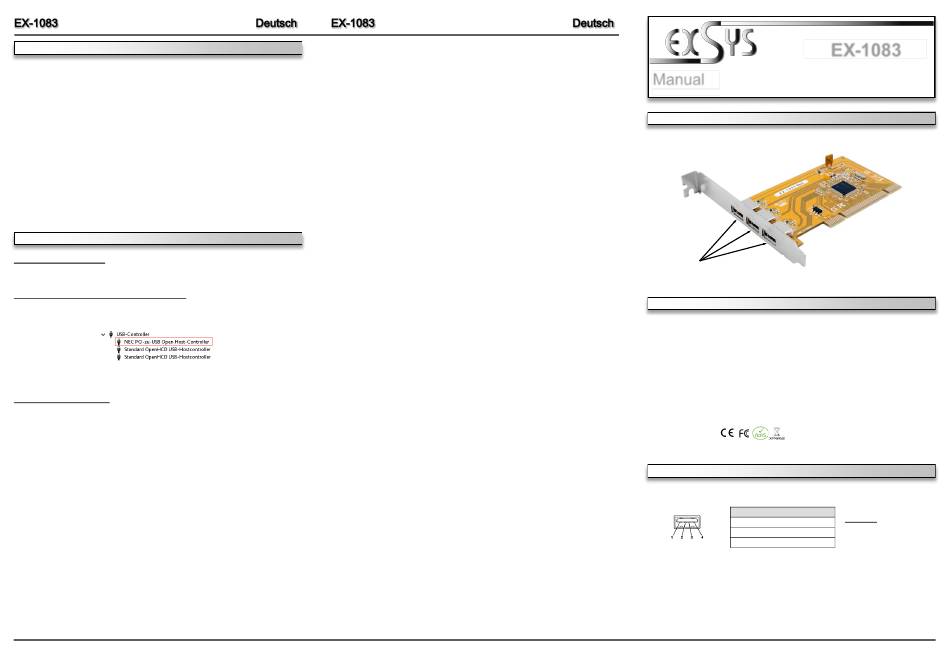

LAYOUT
J1-J3: 3x external USB 2.0 A-Port
DESCRIPTION & TECHNICAL INFORMATION
The EX-1083 supports 3 external USB 2.0 ports. It uses data transfer rates up to 480Mbit/s. The
USB 2.0 PCI card design fully utilize the NEC chipset, which represents the latest in high speed
USB interface technology. In combination with the fast PCI-Bus it provides a secure and very
high data transfer on each single port. The USB 2.0 PCI cards is full compatible with Microsoft
Windows Standard OpenHCD driver and full compliance with USB Rev. 2.0. There have a Dual-
Speed USB transceiver. It's supports motherboards with 32- and 64-bit PCI-Bus and the power
it's support with 5V or 3.3V.
Compatibility:
Operating System:
Connectors:
Extent of delivery:
Certificates:
CONNECTORS
J1-J3:
3
EX-1083
Manual
Vers. 1.0 / 05.07.18
PCI 32-bit or PCI-X 64-bit, 33Mhz
Windows ME/ 2000/ XP/ Vista/ 7/ 8.x/ 10/ Server 20xx/ MAC/ Linux
3x USB 2.0 A-Port external
EX-1083, Low Profile Bracket, Manual
USB 2.0 Pin's
Pin
Signal
Pin
Signal
1
VCC
3
DATA+
2
DATA-
4
GND
4
Attention!
Never plug in with force
or in wrong direction.
