Beschreibung
U 901/VZN 8 ist ein Zusammenführungsnetzwerk, wobei nach der Zusam-
menführung die Verstärkung des Signals bis zu 7 dB erfolgen kann.
Das U 901/VZN 8 dient zur verlustfreien Erweiterung bestehender Anlagen
durch den Anschluss bis zu je 16 zusätzliche Kanäle (z. B. einer V16).
Typ
Bestell-Nr.:
Wellenwiderstand
Frequenzbereich
Rückflussdämpfung
Ein- und Ausgänge
Entkopplung der Eingänge
Verstärkung
Dämpfungsverzerrungen
Intermodulationsabstand
nach EN 50083-3
bei 81 dBpW (100 dBµV)
Spektrale Rauschleistungsdichte
bei 1 MHz Bandbreite
Messpunkt (Richtungskoppler)
Kabelanschluss
Fernspeisemöglichkeit über
Eingang 1 und 8
oder externen Anschluss
Leistungsaufnahme
Das Gerät verfügt über einen Messanschluss, an dem man das Ausgangs-
signal, um 20 dB abgesenkt, überprüfen kann.
Achtung! Die Netzspannung kann an der Speisespannungsbuchse mit
Flachbandstecker oder aber auch über die Eingänge 1 und 8 erfolgen, wobei
im ersten Falle keine Spannung an den Eingängen 1 und 8 anliegen wird.
U 901
VZN 8
380 190
380 191
Ω
75
MHz
47 – 862
≥ 16 dB
≥ 20 typ., min. 18
dB
dB
0 – 7 umsteckbar in 0,5
Schritten (Dämpfungsstecker)
≤ 1 im gesamten Bereich
dB
≤ 0,2 im 8 MHz Kanal
dB
3.0 ≥ 90
dB
2.0 ≥ 78
dB
≤ -88
dBm
dB
-20 ±1
Ω
75, IEC-Buchsen (DIN 45325)
V
+12 ... +19
W
12

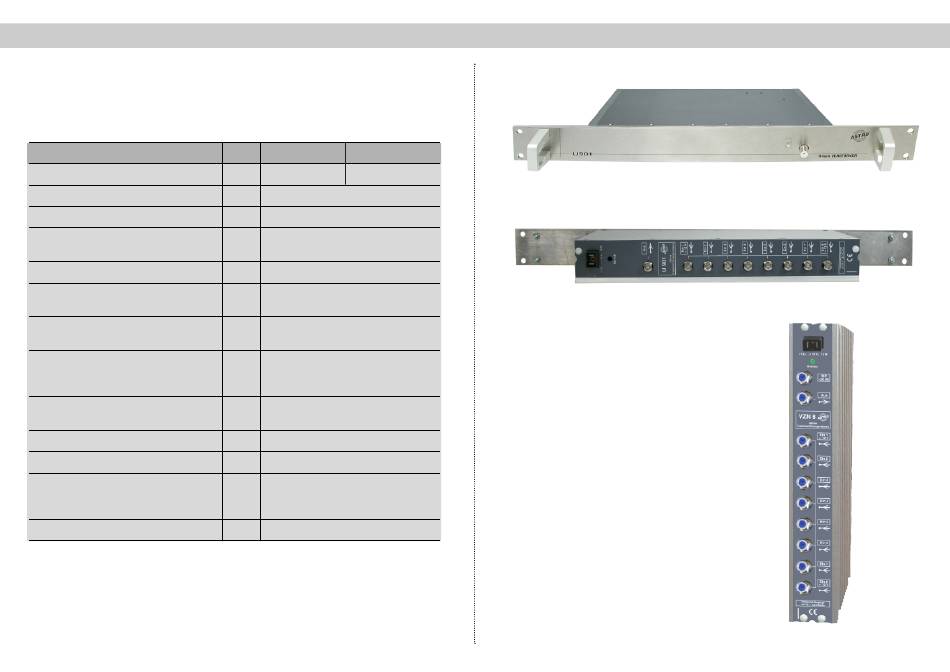

Abbildungen U 901 / VZN 8
Frontansicht U 901
Rückansicht U 901 / VZN 8
Frontansicht VZN 8
2
