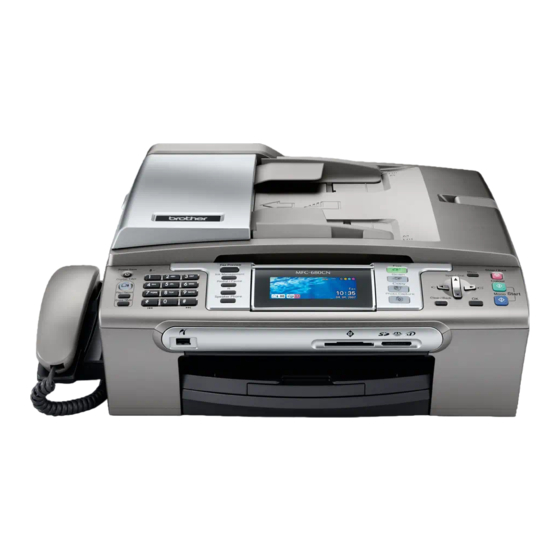

Brother MFC-680CN Installationsanleitung
  1. Anleitungen
  2. Marken
  3. Brother Anleitungen
  4. All-in-One-Drucker
  5. MFC-680CN
  6. Installationsanleitung
Brother MFC-680CN Installationsanleitung

Brother MFC-680CN Installationsanleitung

Vorschau ausblenden Andere Handbücher für MFC-680CN:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
MFC-680CN
Vor der Verwendung muss das Gerät richtig eingerichtet und die Software installiert werden.
Bitte lesen Sie diese Installationsanleitung und führen Sie die folgenden Schritte wie beschrieben
aus, um das Gerät, die Software und die Treiber richtig zu installieren.
Treiber und Software installieren
Installation abgeschlossen!
Bewahren Sie die Installationsanleitung, das Benutzerhandbuch und die mitgelieferte CD-ROM
griffbereit auf, damit Sie jederzeit schnell alle Informationen und Dokumentationen nutzen können.
Schritt 1
Inbetriebnahme des Gerätes
Schritt 2

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Brother MFC-680CN

Inhaltszusammenfassung für Brother MFC-680CN

  • Seite 1 MFC-680CN Vor der Verwendung muss das Gerät richtig eingerichtet und die Software installiert werden. Bitte lesen Sie diese Installationsanleitung und führen Sie die folgenden Schritte wie beschrieben aus, um das Gerät, die Software und die Treiber richtig zu installieren. Schritt 1 Inbetriebnahme des Gerätes...

  • Seite 2: Verwendete Symbole Und Formatierungen

    Verwendete Symbole und Formatierungen Vorsicht Nicht möglich Warnung Warnungen, die beachtet werden Vorsichtsmassnahmen, die beachtet Geräte und Verwendungsweisen, die müssen, um Verletzungen zu werden müssen, um Schäden am Gerät nicht kompatibel mit Ihrem Gerät sind. vermeiden. oder an anderen Gegenständen zu vermeiden.

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Allgemeines Lieferumfang ..............................2 Funktionstastenfeld ............................3 Schritt 1 – Inbetriebnahme des Gerätes Versandschutz entfernen ..........................4 Hörer anschliessen ............................. 4 Papier einlegen ............................4 Strom- und Faxanschluss ..........................6 Tintenpatronen installieren ........................... 7 Druckqualität überprüfen ..........................9 Displaysprache wählen ..........................10 LCD-Kontrast einstellen ..........................

  • Seite 4: Allgemeines

    Allgemeines Lieferumfang Der Lieferumfang kann in den verschiedenen Ländern unterschiedlich sein. Bewahren Sie alle Verpackungsmaterialien auf, damit Sie das Gerät später für einen Transport wieder sicher verpacken können. Faxanschlusskabel CD-ROM Benutzerhandbuch Installationsanleitung Netzkabel Telefonhörer Seitliche Abdeckung Schwarz (LC1000BK) Gelb (LC1000Y) Cyan (LC1000C) Magenta (LC1000M) Die Tintenpatronen befinden sich auf der Abdeckung der Papierzufuhr.

  • Seite 5: Funktionstastenfeld

    Allgemeines Funktionstastenfeld 12:45 12:45 12:45 21.12.2007 21.12.2007 21.12.2007 1 Zifferntasten 7 Display 2 Telefon-Tasten 8 Taste Ink-Management 3 Betriebsarten-Tasten 9 Faxvorschau-Taste 4 Menü-Tasten 10 Mikrofon 5 Start-Tasten 11 Taste Power Save 6 Taste Stop/Exit 12 Anrufbeantworter-Tasten Weitere Informationen erhalten Sie unter „Tasten und ihre Funktionen“ in Kapitel 1 des Benutzerhandbuches.

  • Seite 6: Schritt 1 Inbetriebnahme Des Gerätes

    Schritt 1 Inbetriebnahme des Gerätes Versandschutz entfernen Papier einlegen Entfernen Sie das Klebeband und ziehen Sie Sie können bis zu 100 Blatt Normalpapier die Folie vom Vorlagenglas ab. (80 g/m ) einlegen. Ausführliche Informationen dazu finden Sie Nehmen Sie den Schaumstoff-Beutel (1), der unter „Verwendbare Papiersorten und die Tintenpatronen enthält, von der Druckmedien“...
  • Seite 7 Inbetriebnahme des Gerätes Fächern Sie das Papier gut auf, um Papierstaus und Fehler beim Einzug zu Schieben Sie vorsichtig mit beiden Händen die vermeiden. seitlichen Papierführungen bis an die Papierkanten. Vergewissern Sie sich, dass die Papierführungen die Papierkanten leicht berühren. Legen Sie das Papier vorsichtig mit der Oberkante zuerst und mit der zu bedruckenden Seite nach unten ein.

  • Seite 8: Strom- Und Faxanschluss

    Schritt 1 Inbetriebnahme des Gerätes Halten Sie die Papierkassette fest und ziehen Schliessen Sie das Faxanschlusskabel wie Sie die Papierablage heraus, bis sie hörbar unten gezeigt an die mit LINE beschriftete einrastet. Klappen Sie die Papierstütze aus. Buchse des Gerätes und an die Telefonsteckdose an.

  • Seite 9: Tintenpatronen Installieren

    Inbetriebnahme des Gerätes Öffnen Sie die Tintenpatronen-Abdeckung (1). Hinweis Wenn Sie an derselben Leitung auch einen externen Anrufbeantworter verwenden möchten, schliessen Sie diesen wie unten gezeigt an. Kupplungsstück Klappen Sie alle Befestigungshebel herunter Serielle und entfernen Sie den gelben Transportschutz Dose (1).
  • Seite 10 Befestigungshebel (1) und Patrone (2) übereinstimmen, wie in der Abbildung unten gezeigt. Entfernen Sie vorsichtig den gelben Verschluss der Tintenpatrone (1). brother Klappen Sie die Befestigungshebel wieder hoch und drücken Sie jeden Hebel vorsichtig fest, bis er hörbar einrastet. Schliessen Sie dann die Tintenpatronen-Abdeckung.

  • Seite 11: Druckqualität Überprüfen

    Sie keine Veränderungen an ihnen Wenn alle kurzen, gestrichelten Linien klar vor. Dadurch könnte Tinte auslaufen. und deutlich zu sehen sind, drücken Sie die • Verwenden Sie nur original Brother Tintenpat- Zifferntaste 1 (Ja), um die Druckqual- ronen. itätsprüfung zu beenden.

  • Seite 12: Displaysprache Wählen

    Schritt 1 Inbetriebnahme des Gerätes Sie werden nacheinander gefragt, ob die Displaysprache wählen Druckqualität des schwarzen und der farbigen Blöcke gut ist. Drücken Sie je nach Druckqual- ität die Zifferntaste 1 (Ja) oder 2 (Nein). Sie können wählen, in welcher Sprache die Display- anzeigen erscheinen sollen.

  • Seite 13: Datum Und Uhrzeit Einstellen

    Inbetriebnahme des Gerätes Geben Sie die Uhrzeit im 24-Stunden-Format Datum und Uhrzeit einstellen ein und drücken Sie OK. Datum/Uhrzeit Datum und Uhrzeit werden im Display angezeigt und Uhrzeit: - sofern die Absenderkennung programmiert ist - auf jedes versendete Fax gedruckt. 15:25 Drücken Sie Menu.

  • Seite 14: Wahlverfahren (Ton-/Pulswahl)

    Schritt 1 Inbetriebnahme des Gerätes Wahlverfahren Hinweis • Zur Eingabe des Namens siehe die Tabelle unten. (Ton-/Pulswahl) • Um einen Buchstaben einzugeben, der auf derselben Taste wie der vorherige liegt, drücken Werkseitig ist das modernere Tonwahlverfahren , um den Cursor nach rechts zu bewegen. (MFV) eingestellt.

  • Seite 15: Empfangsmodus Wählen

    Inbetriebnahme des Gerätes Empfangsmodus wählen Drücken Sie oder , um den gewünschten Empfangsmodus zu wählen. Drücken Sie OK. Es kann zwischen drei verschiedenen Empfangsmodi gewählt werden: Nur Fax, Fax/Tel und Manuell. Drücken Sie Stop/Exit. Möchten Sie den internen Siehe "Digitaler digitalen Anrufbeantworter Anrufbeantworter"...
  • Seite 16 X 10.3.9 oder höher benutzen, im HTML-Format. Sie finden diese Handbücher auch können Sie die Software direkt von der beiliegenden im PDF-Format im Brother Solutions Center. Im Soft- CD-ROM installieren, indem Sie den Anweisungen in ware- und Netzwerkhandbuch sind die Funktionen „Treiber und Software installieren“...

  • Seite 17: Schritt 2 Treiber Und Software Installieren

    Folgen Sie der Installationsbeschreibung für das von Ihnen verwendete Betriebssystem und den verwendeten Anschluss. Die aktuellsten Treiber und Handbücher sowie Tipps und Hilfen für eventuell auftretende Probleme finden Sie im Brother Solutions Center, das Sie direkt von der CD-ROM, aus dem Treiber oder über http://solutions.brother.com aufrufen können.

  • Seite 18: Windows

    Sie die MFL-Pro Suite installieren. Explorer auf die Datei start.exe im • Schliessen Sie am PC alle Anwendungen, bevor Hauptverzeichnis der Brother CD-ROM. Sie die Installation der MFL-Pro Suite starten. • Vergewissern Sie sich, dass sich keine Speicher- Hinweis karte und kein USB-Stick (USB-Flash-Speicher) in den Einschüben bzw.
  • Seite 19 Grifflaschen an und klappen Sie ihn auf, bis er 11SE wird nun automatisch gestartet. Danach sicher einrastet. beginnt die Installation der MFL-Pro Suite. Wenn die Lizenzvereinbarung für die Brother MFL-Pro Suite erscheint, klicken Sie auf Ja, wenn Sie die Vereinbarung akzeptieren. Schliessen Sie das USB-Kabel am USB- Wählen Sie Lokaler Anschluss und klicken...
  • Seite 20 • Schliessen Sie das Gerät nicht am USB- Anschluss einer Tastatur oder an einem Nicht möglich passiven USB-Hub an. Brother empfiehlt, das Gerät direkt an den Computer anzuschliessen. Versuchen Sie auf keinem der Bildschirme, die • Vergewissern Sie sich, dass das Kabel das Installation abzubrechen.

  • Seite 21: Facefilter Studio Installieren

    Bevor Sie das FaceFilter Studio zum ersten Scannen und zur Ansicht von Dokumenten. Mal starten, sollten Sie sich vergewissern, dass die MFL-Pro Suite installiert, das Brother- Gerät eingeschaltet und an den Computer angeschlossen ist. Öffnen Sie das Hauptmenü erneut, indem Sie das CD-ROM-Laufwerk öffnen und wieder...

  • Seite 22: Netzwerk-Anschluss

    Schritt 2 Treiber und Software installieren ® Windows Netzwerk-Anschluss ® (Windows 2000 Professional/XP/ XP Professional x64 Edition/Windows Vista™) Schliessen Sie das Netzwerkkabel am LAN- Wichtig Anschluss ( ) des Gerätes an. Der LAN- Vergewissern Sie sich, dass das Gerät wie in Anschluss befindet sich wie unten gezeigt im Schritt 1 Inbetriebnahme des Gerätes auf den Inneren des Gerätes.
  • Seite 23 Falls dieses Fenster nicht automatisch ® erscheint, doppelklicken Sie im Windows Explorer auf die Datei start.exe im Hauptverzeichnis der Brother CD-ROM. Hinweis • Wenn dieses Fenster erscheint, klicken Sie auf OK und starten Sie Ihren Computer erneut. Schalten Sie das Gerät durch Anschliessen des Netzsteckers ein.
  • Seite 24 Installation der MFL-Pro Suite. wählen Sie es in der Liste aus und klicken Sie auf Weiter. Wenn die Lizenzvereinbarung für die Brother Wenn nur ein Gerät im Netzwerk angeschlossen MFL-Pro Suite erscheint, klicken Sie auf Ja, ist, wird es automatisch ausgewählt und dieses wenn Sie die Vereinbarung akzeptieren.

  • Seite 25: Facefilter Studio Installieren

    Bevor Sie das FaceFilter Studio zum ersten Mal starten, sollten Sie sich vergewissern, Klicken Sie auf Fertig stellen, um den dass die MFL-Pro Suite installiert, das Brother- Computer neu zu starten. Gerät eingeschaltet und an das Netzwerk Nach dem Neustart müssen Sie sich mit angeschlossen ist.

  • Seite 26: Macintosh

    • Schliessen Sie das Gerät nicht am USB- Grifflaschen an und klappen Sie ihn auf, bis er Anschluss einer Tastatur oder an einem sicher einrastet. passiven USB-Hub an. Brother empfiehlt, das ® Gerät direkt an den Macintosh anzuschliessen. • Vergewissern Sie sich, dass das Kabel das Schliessen des Gehäusedeckels nicht...
  • Seite 27 Bitte warten Sie, das Installieren der Software dauert einige Sekunden. Nach der Installation klicken Sie auf Neustart, um die Installation abzuschliessen. Die Brother-Software sucht nach dem Brother- Gerät. Währenddessen wird das folgende Fenster angezeigt: Klicken Sie auf Print Center und dann auf Print Center beenden.
  • Seite 28 Presto! PageManager und folgen Sie den Anweisungen auf dem Bildschirm. ® Unter Mac OS X 10.2.4 bis 10.3.8: Wenn dieser Bildschirm erscheint, klicken Sie auf Weiter, um die Software von der Brother Solutions Center Website herunterzuladen. Hinweis ® ® Presto! PageManager enthält ein Texterken-...

  • Seite 29: Netzwerkanschluss (Für Mac Os ® X 10.2.4 Oder Höher)

    X 10.2.4 oder höher aktualisieren. ® (Neueste Informationen zu Mac OS X finden Sie unter http://solutions.brother.com.) • Vergewissern Sie sich, dass sich keine Speicher- karte und kein USB-Stick (USB-Flash-Speicher) in Nicht möglich den Einschüben bzw. im USB-Direktanschluss an Vergewissern Sie sich, dass das Kabel das der Vorderseite des Gerätes befinden.
  • Seite 30 Sie auf Neustart, um die Installation angezeigt. (Mehr Informationen zum Scannen abzuschliessen. im Netzwerk finden Sie im Software-Handbuch auf der CD-ROM.) Die Brother-Software sucht nach dem Brother- Gerät. Währenddessen wird das folgende Fenster angezeigt. Wenn dieses Fenster erscheint, klicken Sie auf Hinweis •...
  • Seite 31 Wählen Sie die unten gezeigte Option. ® Unter Mac OS X 10.2.4 bis 10.3.8: Wenn dieser Bildschirm erscheint, klicken Sie auf Weiter, um die Software von der Brother Solutions Center Website herunterzuladen. Hinweis Wählen Sie MFC-XXXX (XXXX steht für den ®...

  • Seite 32: Für Netzwerkbenutzer

    Konfigurationsprogramm BRAdmin Light (für Windows BRAdmin Light ist ein Dienstprogramm für die Erstinstallation von netzwerkfähigen Brother-Geräten. Mit diesem Programm können Sie auch nach Brother-Geräten im Netzwerk suchen, deren Status anzeigen und grundlegende Netzwerkeinstellungen, wie die IP-Adresse, konfigurieren. Weitere Informationen über BRAdmin Light erhalten Sie unter http://solutions.brother.com.

  • Seite 33: Konfigurationsprogramm Bradmin Light (Für Mac Os ® X)

    Für Netzwerkbenutzer ® Konfigurationsprogramm BRAdmin Light (für Mac OS BRAdmin Light ist ein Dienstprogramm für die Erstinstallation von netzwerkfähigen Brother-Geräten. Sie können ® mit diesem Programm unter Mac OS X 10.2.4 oder höher auch nach Brother-Geräten im Netzwerk suchen, deren Status anzeigen und grundlegende Netzwerkeinstellungen, wie die IP-Adresse, konfigurieren.

  • Seite 34: Facefilter Studio Hilfe Installieren

    FaceFilter Studio Hilfe installieren FaceFilter Studio Hilfe installieren ® (für Windows Für Anweisungen zur Verwendung von FaceFilter Studio, downloaden und installieren Sie die FaceFilter Studio Hilfe. Dazu muss Ihr Computer mit dem Internet verbunden sein. FaceFilter Studio Hilfe installieren Um das FaceFilter Studio zu starten, wählen Sie Start/Alle Programme/FaceFilter Studio.

  • Seite 35: Verbrauchsmaterialien

    Verbrauchsmaterialien Verbrauchsmaterialien Wenn eine Tintenpatrone ersetzt werden muss, erscheint im Display eine entsprechende Meldung. Weitere Informationen zu den Verbrauchsmaterialien finden Sie bei dem Brother-Vertriebspartner, bei dem Sie das Gerät gekauft haben, oder unter http://solutions.brother.com. Tintenpatronen Schwarz Gelb Cyan Magenta LC1000BK...
  • Seite 36 Der Inhalt des Handbuches und die technischen Daten des Produktes können ohne vorherige Ankündigung geändert werden. Die Firma Brother behält sich das Recht vor, Änderungen bzgl. der technischen Daten und der hierin enthaltenen Materialien ohne vorherige Ankündigung vorzunehmen. Brother übernimmt keine Haftung bei offensichtlichen Druck- und Satzfehlern.
  • Seite 37 SWI-GER...
