Betrieb
6.3.11
Größe und Biegungen des zu untersuchenden Objektes müssen groß genug sein, um die Bewegung der
Abwinklungseinheit und der Sondenspitze zu ermöglichen.
A

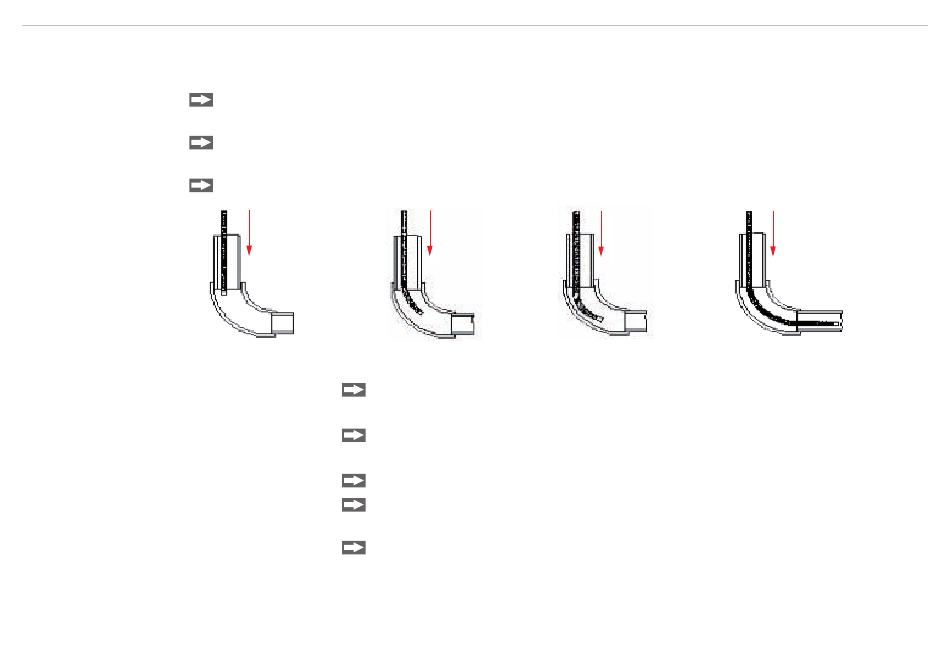

Abb. 16 Passieren von Biegungen
Abbildung A
Abbildung B
Abbildung C und D
V6 CCD Videoendoskop

Passieren von Biegungen

Prüfen Sie vor der Inspektion die generelle Durchführbarkeit visuell oder mit Hilfe einer Konstruktions-
zeichnung.
Führen Sie die nachfolgend beschriebene Prozedur bei jeder Biegung analog des beschriebenen Vor-
gangs durch.
Ziehen Sie die Sonde vorsichtig zurück, sollte ein Widerstand oder ein anderes Problem auftreten.
B
Schieben Sie unter Beobachtung über das Display die Sonde vorsichtig bis zum
Beginn der Biegung.
Passen Sie unter gleichzeitiger Beobachtung über das Display die Abwinklungs-
einheit mittels der Bedienhebel an die Biegung des Hohlraumes an.
Setzen Sie den Einführprozess unter Beobachtung über das Display fort.
Passen Sie den Winkel der Abwinklungseinheit während des weiteren Einführ-
prozesses Stück für Stück an die Biegung des Objektes an.
Begradigen Sie nach dem Passieren der Biegung die Abwinklungseinheit durch
Stellen der Bedienhebel in die neutrale Position.
C D
Seite 32
