Betrieb
Prüfen Sie die Beweglichkeit der Abwinklungseinheit wie folgt:

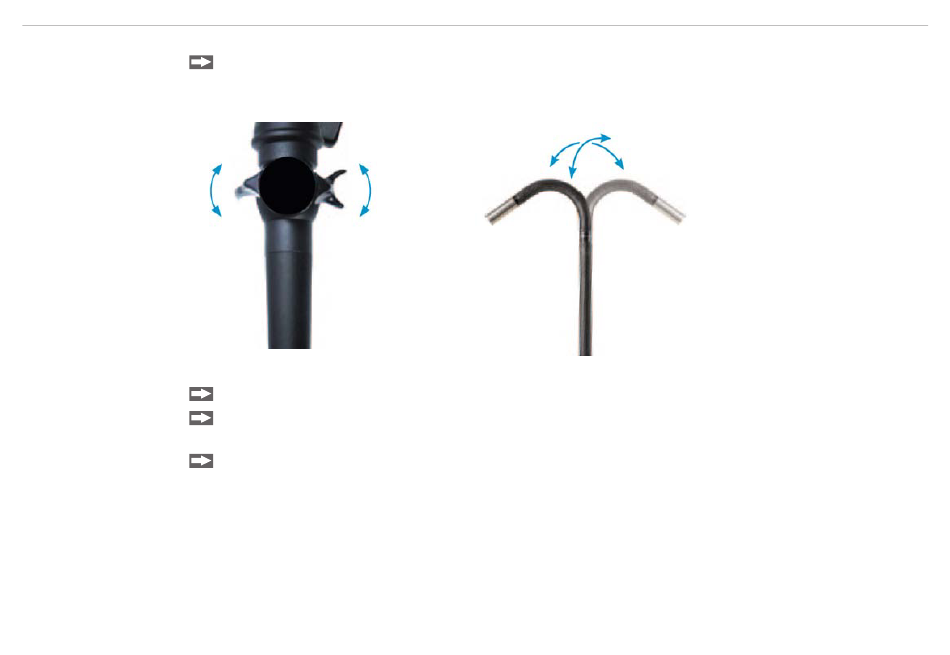

Abb. 9 Betriebsbereitschaft prüfen 1
Tritt ein Problem auf, kontaktieren Sie bitte unsere Serviceabteilung, siehe Kap.
V6 CCD Videoendoskop
Drücken Sie zunächst den Bedienhebel U/D zum Gehäuse und bewegen Sie ihn von einer Extrempo-
sition in die andere, so dass sich die Abwinklungseinheit in vertikaler Ebene in einem Winkel von etwa
+160° bis etwa - 130° bewegt, siehe
Bringen Sie den Bedienhebel danach wieder in die neutrale Position und geben Sie ihn frei.
Bewegen Sie den Bedienhebel R/L analog, so dass sich die Abwinklungseinheit in der horizontalen
Ebene etwa in einem Winkel von ±100° bewegt, siehe
Bringen Sie anschließend den Bedienhebel wieder in die Ausgangslage und geben Sie ihn frei.
Abb. 9.
Abb. 10 Betriebsbereitschaft prüfen 2
Abb. 10.
9.
