Montage
5.
5.1
5.2
5.2.1
Für das V6 CCD Videoendoskop sind verschiedene Wechselobjektive verfügbar (ausgenommen 4 mm).
Dadurch kann jederzeit ein optimaler Bildöffnungswinkel bzw. eine optimale Blende ausgewählt werden. Um
die Objektive unterscheiden zu können, sind diese unterschiedlich gefärbt.
Mit dem Objektivschlüssel kann das Objektiv eingestellt bzw. getauscht werden. Durch Ein- bzw. Ausdrehen
in der Sondenspitze wird der Arbeitsabstand stufenlos eingestellt. Zur einfachen Justierung des Objektives ist
der Objektivschlüssel mit einer Justierbohrung versehen, siehe
Einstellung im Live-Modus durchgeführt.
Objektivschlüssel

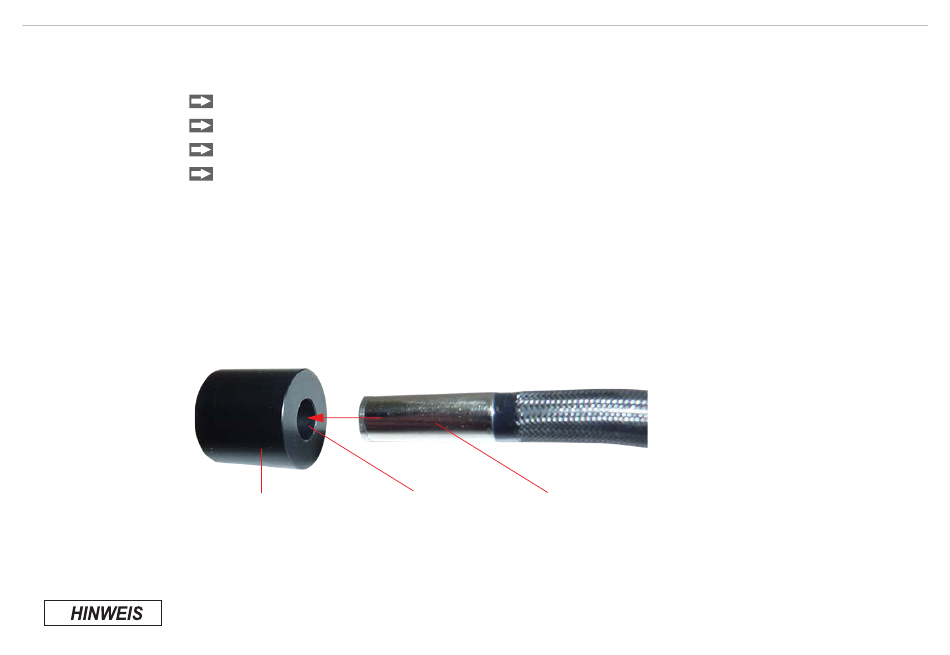

Abb. 4 Justierung und Wechsel des Objektivs
i
Bitte das Objektiv nicht mit Gewalt eindrehen.
> Defekt des Objektives und/ bzw. der Sondenspitze
V6 CCD Videoendoskop
Montage
Installation und Montage
Nehmen Sie den Deckel des Akkufaches ab, siehe
Legen Sie den geladenen Akku, siehe Kap. 6.1.1, ein.
Schließen Sie den Deckel wieder.
Legen Sie die SD-Karte ein, siehe Kap. 6.1.3.
90 ° Prismenkopf und Wechselobjektive anschrauben
Justierung und Wechsel des Objektives
Justierbohrung
Es empfiehlt sich, das Objektiv vor der Inspektion auf den benötigten Arbeitsabstand einzustellen.
Durch Eindrehen des Objektivs in der Sondenspitze wird der Arbeitsabstand verlängert.
Abb.
5.
Abb.
4. Durch diese Justierbohrung wird die
Objektiv
Seite 16
