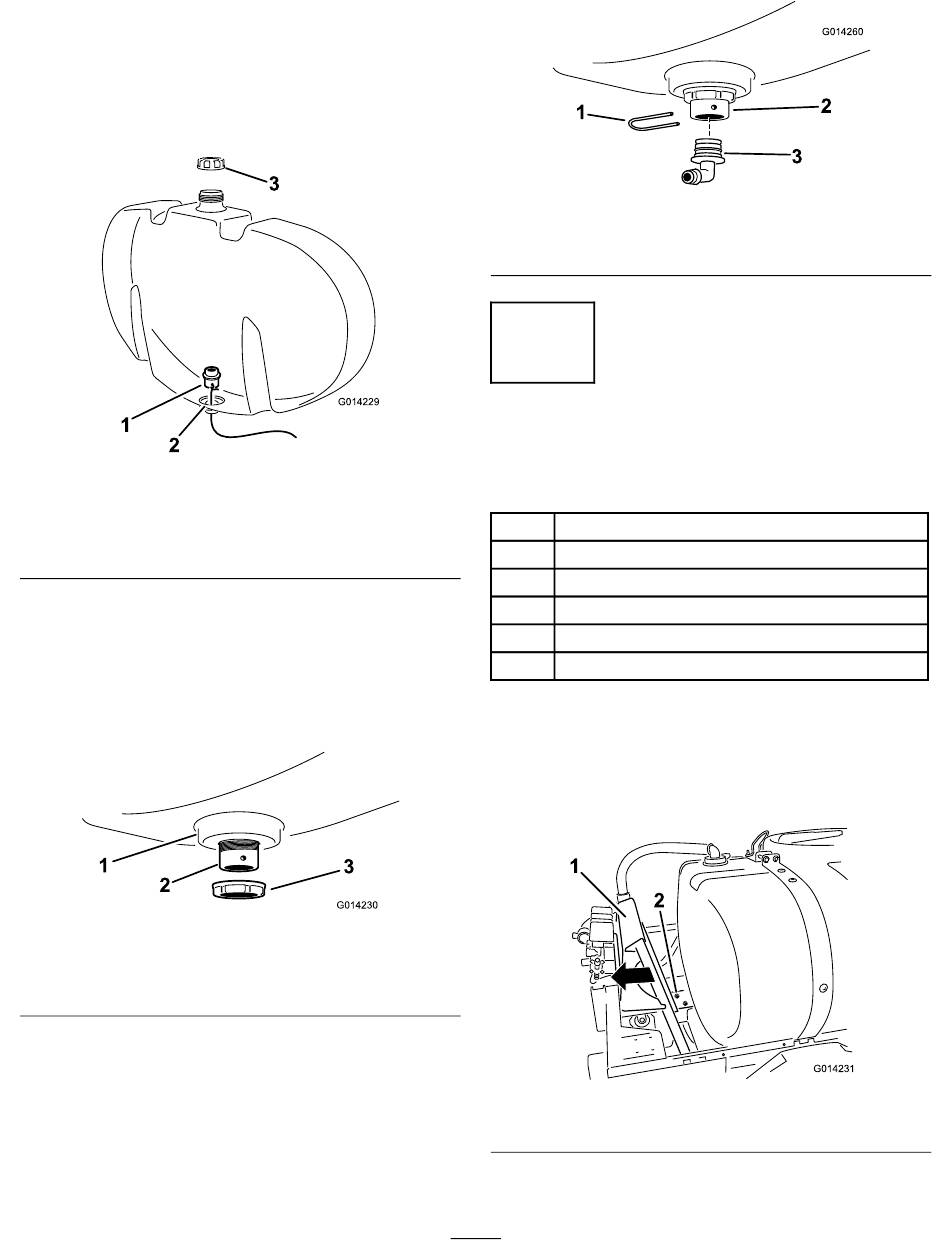

D. Führen Sie den Draht durch die Öffnung im
Behälterfüllloch und verlegen ihn durch das
offene Loch unten am Behälter (Bild 2).
E. Verlegen Sie das Schott-Anschlussstück mit dem
Draht zum offenen Loch unten im Behälter
(Bild 3).
1
2
1. Schott-Anschlussstück,
befestigter Draht
2. Unteres Loch,
Spülbehälter
F. Bringen Sie das Schott-Anschlussstück in die
richtige Stellung und stellen Sie sicher, dass die
durchsichtige Dichtung an der Innenwand des
Spülbehälters anliegt (Bild 3).
3. Befestigen Sie das Schott-Anschlussstück mit einer
Bundmutter aus Kunststoff am Spülbehälter (Bild 4).
1
2
1. Spülbehälterwanne
2. Schott-Anschlussstück,
installiert
4. Befestigen Sie ein 90-Grad-Anschlussstück am
Schott-Anschlussstück und befestigen es mit
einer Befestigungsgabel (Bild 5). Drehen Sie das
Anschlussstück so, dass es nach hinten zeigt.
3
G014229
Bild 3
3. Deckel des Einfüllstutzens
3
G014230
Bild 4
3. Bundmutter aus Kunststoff
1
1. Befestigungsgabel
2. Schott Anschlussstück
3
Einbauen des Spülbehälters
Für diesen Arbeitsschritt erforderliche
Teile:
2 Spülbehälterriemen
2 Schraube
4 Scheibe
2 Sicherungsmutter
1 Schlossschraube
1 Sicherungsmutter
Vorbereiten des Behälters
1. Lockern Sie die Schrauben, mit denen die
Ventilbefestigungsschiene am Rahmen befestigt ist
(Bild 6).
1
1. Befestigungsschiene
5
G014260
2
3
Bild 5
3. 90-Grad-Anschlussstück
2
G014231
Bild 6
2. Schraube
