POOL ABFLUSS-FILTER & ABSPERRSCHIEBER EINRICHTUNG (optional)
Das Filtersieb verhindert, dass große Teile durch Strömung in die Filterpumpe gezogen
werden und die Pumpe dadurch beschädigen. Wenn Ihr Pool einen aufblasbaren oberen
Ring hat, installieren Sie den Filter, den Stutzen und den Absperrschieber, bevor Sie
den oberen Ring aufblasen. Die fortschreitenden Ersatzteilnummern verweisen auf die
Darstellung der Ersatzteile in der Ersatzteilliste. Aufbauanleitung:

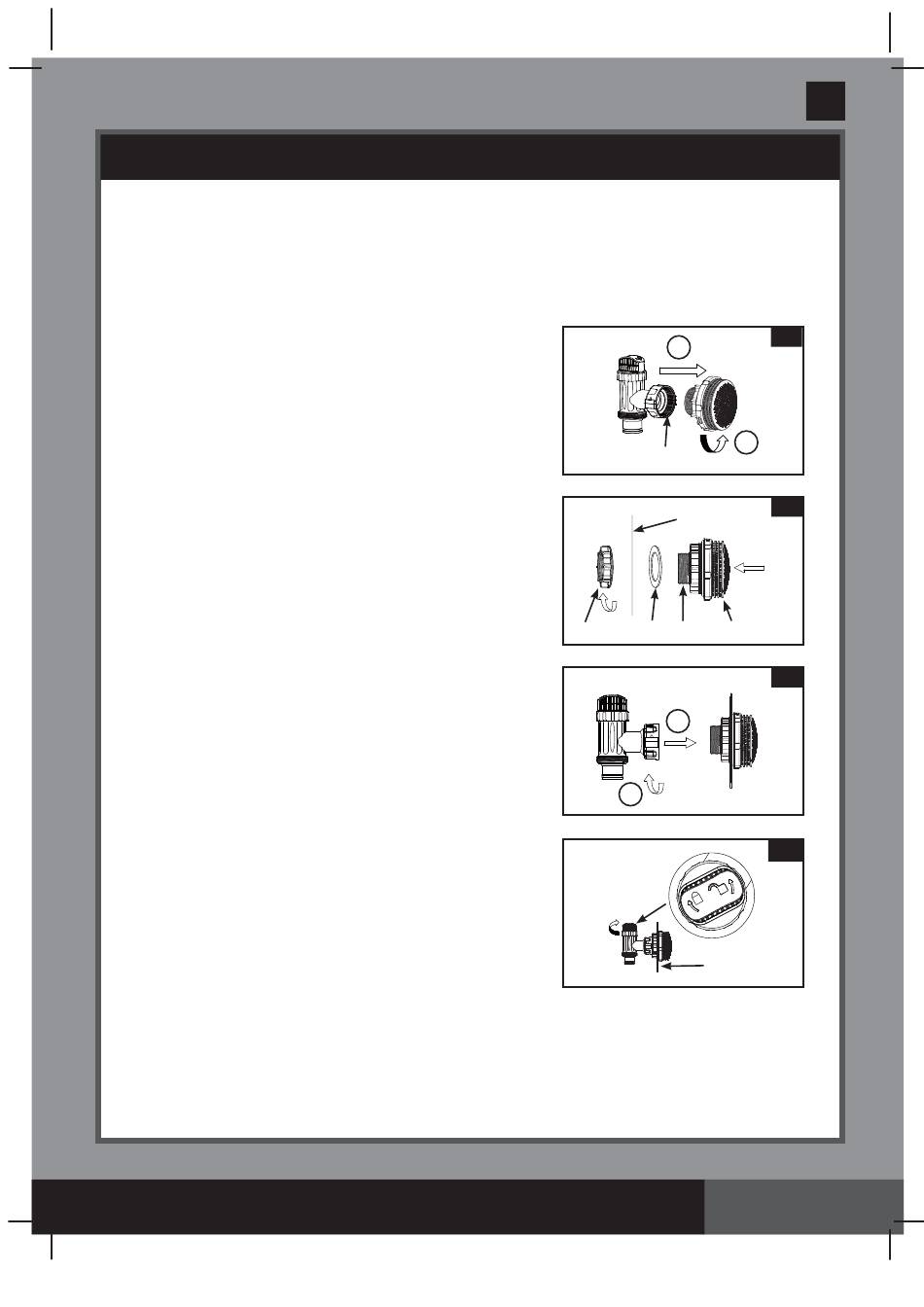

1. Schrauben Sie die Absperrschieber-Einheit gegen
den Uhrzeigersinn auf und lösen Sie sie vom
Schraubfilterverbinder (26) (siehe dazu Zeichnung 1).
Achten Sie darauf dass der Stufendichtungsring (23) auf
seinem Platz bleibt. Stellen Sie Legen Sie den
Absperrschieber am Boden auf einen sicheren Platz.
2. Schrauben Sie die Filtermutter (24) gegen den
Uhrzeigersinn von der Schraubverbindung (26)
ab. Stecken Sie die Unterlegscheibe (25) in die
Schraubverbindung (26).
3. Bringen Sie den Filter und den Absperrschieber an der
unteren Position vom Poolwasserabfluss
(gekennzeichnet mit „+") an. Stecken Sie das
Verbindungsstück (26) von der Innenseite der
Beckenwand aus in eines der vorbereiteten Löcher,
wobei die Unterlegscheibe auf der Verbindung verbleibt
und so auf der Innenseite der Beckenwand platziert
wird.
4. Vor dem Zusammenbau die Gewinde mit Vaseline
einfetten. Schrauben Sie die Filtermutter im
Uhrzeigersinn (24) mit der flachen Seite der Filtermutter
(24) in Richtung zur Außenseite der Beckenwand wieder
auf den Schraubverbinder (26) (siehe dazu
Zeichnung 2).
5. Ziehen Sie von Hand die Filtermutter (24) auf dem
Schraubverbinder (26) fest.
6. Nehmen Sie die Absperrschieber-Einheit. Stellen Sie
sicher, dass der Stufendichtungsring an der richtigen
Stelle sitzt.
7. Schrauben Sie die Absperrschieber-Einheit wieder auf
den Schraub-Filterverbinder (26) (siehe dazu
Zeichnung 3).
8. Drehen Sie den Absperrschieber-Griff im Uhrzeigersinn
auf geschlossene Stelle. Stellen Sie sicher, dass der
Absperrschieber sicher bzw. fest geschlossen ist. Dieser
verhindert, dass das Wasser bei der Befüllung
hinausfließt (siehe dazu Zeichnung 4).
HEBEN SIE DIESE BEDIENUNGSANLEITUNG AUF
