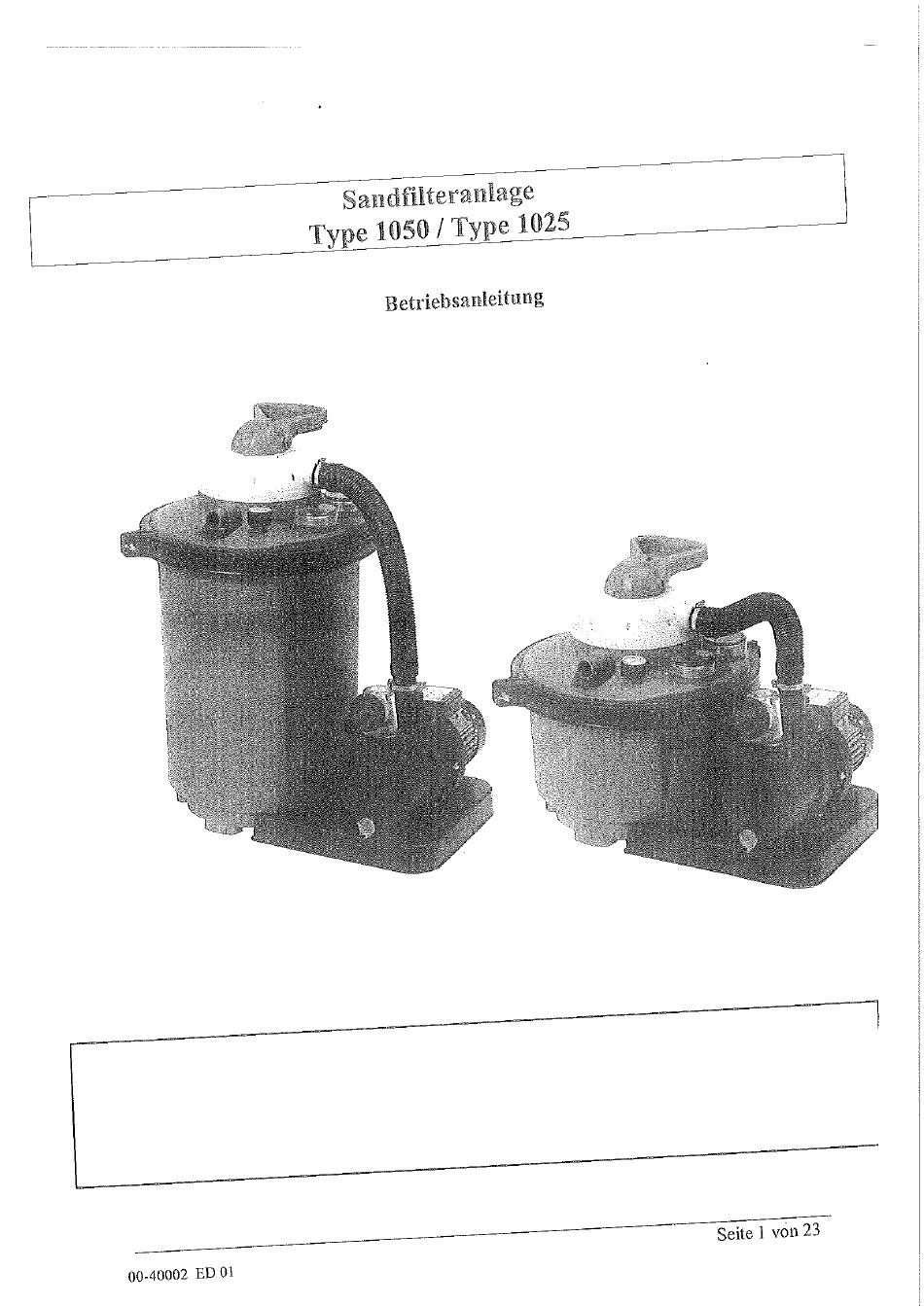

- Seite 1 Sandfilteranlage Type 1050/ Ty e 1025 Betriebsanleitung 00-40002 ED 01 Seite I von 23...
- Seite 2 Grundsätzliche Sicherheitsvorkehrungen sind stetseinzuhalten. F ehlerdurchNichtbeachtung der folgende Anweisungen können zu schweren V erle,tzungen und/oder e rnsten U nPälIen fiihren. In dieser Anieitungwerdendie Hinweisboxen V ORSICHT, W ICHTIGundHINWEIS wendet; diese haben folgende Bedeutung: VORSICHT DieseÜberschrifiWirdverwendet w ennVerletzungen Oder U nfållepassieren können,fallsdie Bedienungsanweisung Arbeitsanweisungen, Arbeitsabläufe, Usw.nicht genauOdergar...
-
Seite 3: Inhaltsverzeichnis
Inhalt Sicherheitshinweise Allgemeine Information en... Wie Sandfilteranlagen arbeiten Inbetriebnahme der Filterpumpe . ÄndernderVentilstellungen Filtersand und dessenErstreinigung....Sicherheitshinweise Folgeschäden....Technische Daten.. Teileliste..Installationsanweisungen Auspacken der Filteranlage ..Erforderliches Werkzeug und Ausstattung ....10 Lemen Sie Ihren Pool kennen .. Elektrischer Anschluss......Filter- und Pumpenaufbau... - Seite 4 Sicherheitshinweise LesenSiesämtlicheunten angeführtenSicherheitshinweise und Warnungen.DasNicht- beachten der Sicherheitshinweise kann zu schweren Unfällen fiihren. o Vor Installationder FilteranlagelesenSie bitte alle in dieserAnleitungangefiihrten Sicherheitshinweise und Wamungen. Das Nichtbeachtendieser, kann zu schweren UnPällen, t ödlichen VerletzungenOderBeschädigungen d er Filteranlageführen. o Gefahrendurchdie Saugwirkung der Pumpe,insofernsie nicht verlniedenwerden, können zu schweren Oder tödlichen Unfällen führen.
- Seite 5 2 Allgemeine Informationen DieseAnleitungbeinhaltet I nformationen b eziiglichder Installation, V erwendung u ndWar- tungderFilteranlage. Wir empfehlen die komplette Anleitungzu lesen undRirdie Zukunft zum Nachschlagenaufzubewahren. Die Pumpe, d ie im Filtersystem beinhaltet i st, ist einehorizontal s elbstansaugende Kreisel„ pumpe. D ie Verwendung einesRückschlagventils garantiert e in unverzügliches Ansaugen. Für einekorrekteFunktionder Pumpedarf die Wassertemperatur 350C(95OF)nicht über- schreiten.
- Seite 6 Nacheinergewissen Zeitperiodeverursacht d er im Sandangesammelte S chmutzeinenWi- derstandgegenüber d em durchfließendenWassers und erhöht somit denPumpendruck.Wenn diespassiert, i st esan der Zeit ein Rückspülen (reinigen)desFiltersdurchzufiihren. U m ein Rückspiilendurchzuftihren, m ussdas 7-Wege-Ventilin die Rückspülposition gebracht w er- den. Wenn sich das Ventil in dieser Stellung befindet Wird der Wasserfluss durch den Filter automatisch umgekehrt, s o dassdasWasser n un von untennachobendurchden Filtersand fließt.
-
Seite 7: Folgeschäden
DieHaftung fiir Transportschä- denliegtbeimTransporteur, derLieferant i stdafiirnichtverantwofllich. Folgeschäden Für Schäden am Produkt, die durchNichtbeachtung der Anweisungen in dieserAnleitung entstehen,können wir nicht autkommen. Technische Daten Type 1050 Type 1025 8,8m3/hr @ 7,4m3/hr @ Volumenstrom (Q) 1,5 bar Betriebsüberdmck 1,5 bar... -
Seite 8: Teileliste
Stellen Sie vor Beginn der Installation sicher, dasssich alle Teile im Paket befinden. Hauptkomponenten Filterpalette (1) Wasserpumpe(l) Art-Nr. 00-40800 Art.Nr. Type 102500-40920 Alt.Nr. Type 1050 00-40922 Filterbehälter (l) Filterdeckel mit 7-Wege-Ventil (l) Art-Nr. Type 1025 00-40804 Art.Nr. Type 00-40820 Art-Nr. Type 1050 00-40803 Spannring (l) Filterpumpenschlauch (l) Art-Nr. - Seite 9 Teile in Packung A Flachdichtung „A" (l) h" Adapter (2) transparenter V orfilterdeckel (1) O-Ringe(2) A: Ø3 00-40911 Teile in Packung B langerINTEX Adapter(1) kurzer INTEX Adapter (l) Art.Nr. 00-40934 Alt.Nr. 00-40933 Ar.Nr. Type 102500-4934 Art.Nr. Type 105000-40933(in (in Type 1025nicht inkludiert.) Type 1025nicht inkludiert) O-Ring (1) c: Ø11/4"...
-
Seite 10: Installationsanweisungen
Für die Installation der Filteranlage benötigen Sie folgendes Werkzeug, welches sich nicht im Liefenunfang befindet. Philips Schraubendreher der Größe 2 Gummihammer 1025 benötigt 13 kg Sand; Quarzsand mit der Korngröße 0,4-(),81nm (Type Type 1050 benötigt 35 kg Sand) Etwas Vaseline Sicherheitsstecker Stromunterbrecher Einen 1h" Rückspülschlauch Einen ca. -
Seite 11: Filter- Und Pumpenaufbau
SICHERHEITSSTECKER STROMUNTERBRECHER sehr empfindliches, mobiles elektronische Sicherheitsstecker Ausstattungseleme das vor gefährlichen Unfälleninfolge Körperkontaktmit Leitunge Oder T eilen, d ieunterStromstehen, schiitzt. Wenn einpotenzielles Risiko besteht, reagiert d erAdapter s ogar b eigeringen S tromlecks (mindestens 30mA),indem die Stromzufuhr innerhalb weniger Millisekunden unterbrochenund ein sicherer, schneller S chutzzwischen Steckdose u nd angeschlossenem Gerätgewährleistet wird. - Seite 12 Filterbehälters passen in die Ausnehlnungen in der Fil- terpalette. IIINWEIS Falls Sie Type 1050 besitzen können Sie den nächsten Schritt (Nr.4) auslassen.Das Ein- setzen der Abtrennplatte erfolgte bereits bei der Herstellung. 4) Filterbehälter zusammenbauen Setzen Sie die Abtrennplatte wie gezeigt in den Filterbehälter ein. (nur...
-
Seite 13: Achten Sie Darauf, Dass Die Abtrennplatle Imfilterbehälter Korrekt Positioniert
Achten Siedabei d a- rauf, dasskein Sandin die Reinwasserkammer kommt (sieheAbbildung). f) Type 1025benötigt13kg Quarzsand d er Korngröße0,4 —(),8mm. g) Type 1050 b enötigt 35kgQuarzsand der K orngröße 0,4 — 0,8mm. WICHTIG Esistwichtig dass die Qualität bzw. das G ewicht des Q uarzsandes nicht von den angegebe- nenWerten a bweicht. -
Seite 14: Anschluss Der Filteranlage
HINWEIS Die Filteranlage ist fiir den Anschluss an Pools mit einem Standard-Schlauchdurchmesser V on 11/4" Oder I h" vorgesehenund hat einen 2%" Schlauchadapterfir Intex Pools (BeachtenSie das folgende Kapitel „Für Pools mit geschraubtenSchlauchverbindern" aufder nächsten Sei- te). Wenn Ihr Pool einen anderen als die genannten Schlauchdurchmesser Oder verbindertypen aufweist können Sie sich einen Adapter im nächsten Shop fiir Poolzubehör... -
Seite 15: Pools Mit Gestecktenschläuchenvon 1 1/4" Oder I H" Durchlnesser
Bevor S ie mitdem Anschluss anden Filter b zw. d iePumpe beginnen, stellen S iesicher, dass keinWasse aus derZufluss- Oder Abflussleitung zuIhrem Pool f ließt. M anche Pools haben einAbsperrve ntil inden Zu-bzw. Abflussschläuch andere wiederum nicht. Wenn I hre Schlåuc über k einAbsperwentil verfügen, blockieren SiedieAnschlüsse... - Seite 16 Flachdichtung ,,B" zwischen d emlangen INTER Adap- die Verschraubung fest ziehen. HINWEIS: Achten Sie darauf, dass Sie keinesfalls die Rückleitung in den Pool mit der Schmutz-/Rückspülleitung verbinden. Hinweis: BITEX ist ein eingetragenesWarenzeichen von Intex Marketing Ltd Seite 16 von 23 nn-nanno...
- Seite 17 WICHTIG StellenSiesicher, d ass alle Schlauchanschliisse StraffsitzenundkeinerderSchläuche g e- knickt ist OdermehrereBiegungenaufweist. 5) Fertigstellung desFilterpumpenanschlusses Retym Der Anschlussder Filterpumpebzw. des Filters sollte nun so wie auf der Abbildung aussehen. 1,•.\„.. 5"immcr HINWEIS Schalten SiediePumpe zu diesem Zeitpunktnochnichtein. Seite 17 von 23 00-40002 ED 01...
-
Seite 18: Filterbetriebsarten
Filterbetriebsarten Bevor Sie mit der Inbetriebnahme der Filteranlagefofifahren, machenSie sich mit den mögli„ chenBetriebsartender Filteranlagebzw, Stellungendes7-Wege-Ventilsvertraut. Einstellung Ventilstellung Vollständiger Wasserfluss bzw. Funktion Funktion: Ansaugen, normaler Filterbe- trieb. meisten verwendete Einstellung. dieser Stellung Wird angesaugte Poolwasser oben FilterbehäIter eingeleitet, wo es (lann durch Filtern Sand durchfließt. - Seite 19 Einstellung Vollständiger Wasserfluss bzw. Funktion Ventilstellung Funktion: Reinigung des Vorfilters. Die- se Stellung stoppt den Wasserfluss in die Pumpe und den Filter. Geschlossen ACHTUNG: Schalten Sie die Pumpe niemals Position 5 in dieser Stellung eins Funktion: Umgehung des Filters. Diese Funktion ideal Pools...
-
Seite 20: Funktion Des 7-Wege-Ventils
Das soliten Sie NICHT tun: e Verändernder Ventilstellung währenddesBetriebes.Dies würde dasVentil und mög- licherweise auch andereKomponenten beschädigen. o Übermäßiges Rückspülen. S andfilterarbeitenam effizientestenim Inittleren Bereich. Ein wenig Schmutzim Sandbett t rägt sogarzu einerbesseren uncleffizienteren Filte- rungbei. Übermäßiges R ücksptilen würdediesenEffekt reduzieren. o Den Pool im Rückspiil-Modus auszupumpen. -
Seite 21: Rückspiilvorgang
Rückspülvorgang o SchaltenSie die Pumpedurch ZiehendesNetzsteckers aus. o Schließen Sieden Rückspiilschlauch ( nicht im Lieferumfangenthalten) a n denRück- spiilausgang am Filterdeckel an. o Stellen Sie das 7-Wege-Ventil auf die Rückspülstellung(Nr. o Schließen Sie die Pumpe wieder an die Stromversorgung an (Netzsteckereinstecken). -
Seite 22: Wartung
Wartung In der Tabelle sind die empfohlenen Waftungsarbeitender Filteranlage ersichtlich. Intervall Wartungstätigkeiten Rückspiilen, ohne Befiicksichtigung der Manometer- anzeige OderdesVerschmutzungsgrades. Wöchentlich Reinigung des Vorfilters der Pumpe. (Anweisungen unterhalb der Tabelle) Einwintern der Filteranlage vor dem ersten Frost. (Anweisungen unterhalb der Tabelle) Jährlich Nachfiillen von Sand zu Beginn jeder Schwimmsai- son ist erforderlich. -
Seite 23: Fehlersuche
Fehlersuche Behebung Ursache Fehlfunktion, Störung Riickspülen des Filters (Ven- SchmutzigesFilterbett Der Druck am Manometer tilstellung Nr. 4) steigt über I bar Reinigen Sie den Vorfilter Vorfilters ist verschmutzt Druck zu gering Schlauchschellen Ver„ Undichtheit auf der Saugseite Luft in der Pumpe schraubungennachziehen der Pumpe Schrauben... - Seite 24 00-40800 PP+40%GF Fitet 00-40801 00-40802 PP+25%GF Bio-filerbut*el (K)-40803 PP125%GF Bigflashboard PP125%GF 00-40805 M8X45 Staness steel Bott a fdarnpmg 00-40811 PA6F30%GF I.eadamp 00-40812 PA6+30%GF Right d ampfg 00-40813 PA6i30%GF (0-40814 Sea!dfda of flier bucket Rubber 00-40815 00"40820 Filter Trurspatency mver 00-40906 Hydraufc pressure g auge 00-40909 Water pump...
- Seite 25 Baseplate PP+40%GF 00-40800 Fåtbfptalo 00-40801 PP+25%GF PP+25%GF Srn8WFlltøt b ucket 0040804 pp+25%GF Sma!lFkshboad 00-40806 Stalriess steel 1 101020 00-40810 Bottof dampring PA6+30%CF 00-40811 Lendamp PA6FJO%GF 00-40812 PA6+30%CF Right d emp Rubber Seel dftåo ot fillet bucket 00-40814 8tnnator 0040815 co-40820 Fiter coyer Transparency cover 00-40906...
