(193GS) MODEL SF90220T SAND FILTER PUMP GERMAN 7.5" X 10.3" PANTONE 295U 09/15/2017

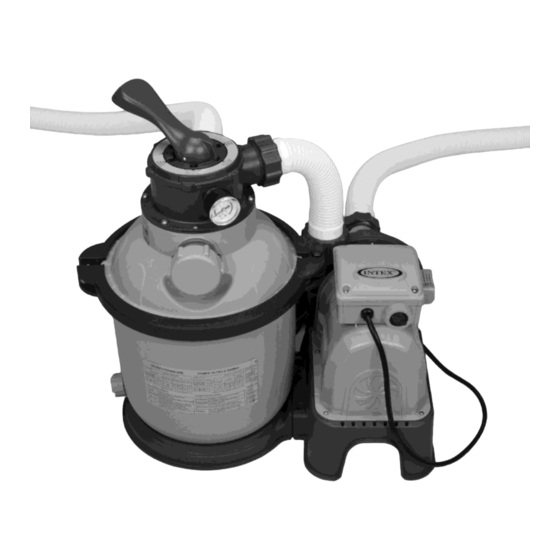

Sandfilteranlage
Modell SF90220T 4 m
220 - 240 V~, 50 Hz, 190 W
Hmax 3,0 m (größte Förderhöhe),
Hmin 0,19 m (geringste Förderhöhe), IPX4
Max. Wassertemperatur 35 °C
Symbolfoto.
Ist der Pool nicht herrlich? Wenn Sie Lust verspüren, noch andere
Intex-Produkte auszuprobieren, wie unser Pool-Zubehör oder die
Luftbetten, sowie die Spielwaren oder die Boote ...., dann besuchen
Sie uns doch einfach auf unserer Homepage unter www.steinbach.at.
Unsere Produkte sind auch im Fachhandel erhältlich.
Wegen der Politik der kontinuierlichen Produktverbesserung behält
sich INTEX das Recht vor, Daten, Erscheinungsbilder oder Updates
(Produktspezifikationen) jederzeit ohne Vorankündigung zu ändern!
vorbehalten. Printed in China/Imprimé en Chine/Impreso en China/Gedruckt in China.
®™ Trademarks used in some countries of the world under license from/®™ Marques utilisées dans certains pays sous licence de/
Marcas registradas utilizadas en algunos países del mundo bajo licencia de/Warenzeichen verwendet in einigen Ländern der Welt in
Lizenz von/Intex Marketing Ltd. to/à/a/an Intex Trading Ltd., Intex Development Co. Ltd., G.P.O Box 28829, Hong Kong & Intex
Recreation Corp., P.O. Box 1440, Long Beach, CA 90801 • Distributed in the European Union by/Distribué dans l'Union Européenne
par/Distribuido en la unión Europea por/Vertrieb in der Europäischen Union durch/Intex Trading B.V., Venneveld 9, 4705 RR
Roosendaal – The Netherlands
www.intexcorp.com
WICHTIGE
SICHERHEITSHINWEISE
Lesen Sie die Anleitung, bevor Sie mit der
Installation des Produktes beginnen, und
befolgen Sie die Anweisung genau. Für späteres
Nachschlagen aufbewahren.
3
©2017 Intex Marketing Ltd. - Intex Development Co. Ltd. - Intex Trading Ltd.
- Intex Recreation Corp.
All rights reserved/Tous droits réservés/Todos los derechos reservados/Alle Rechte
193
Deutsch
GS

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Intex SF90220T

Inhaltszusammenfassung für Intex SF90220T

  • Seite 1 Marcas registradas utilizadas en algunos países del mundo bajo licencia de/Warenzeichen verwendet in einigen Ländern der Welt in Lizenz von/Intex Marketing Ltd. to/à/a/an Intex Trading Ltd., Intex Development Co. Ltd., G.P.O Box 28829, Hong Kong & Intex Recreation Corp., P.O. Box 1440, Long Beach, CA 90801 • Distributed in the European Union by/Distribué dans l’Union Européenne par/Distribuido en la unión Europea por/Vertrieb in der Europäischen Union durch/Intex Trading B.V., Venneveld 9, 4705 RR...

  • Seite 2: Inhaltsverzeichnis

    (193GS) MODEL SF90220T SAND FILTER PUMP GERMAN 7.5” X 10.3” PANTONE 295U 09/15/2017 Deutsch INHALTSVERZEICHNIS Warnung..................3 Teilereferenz................... 4-5 Aufbauanleitung................6-13 Produktspezifikationen..............8 Bedienungsanleitung............... 14-16 Intex-Becken Betriebszeittabelle............ 17 Nicht-Intex-Becken Betriebszeittabelle.......... 18 Instandhaltung................19 Langzeitlagerung................19 Anleitung zur Fehlerbehebung............. 20 Häufig auftretende Probleme Im Pool.......... 21 Generelle Sicherheitshinweise.............

  • Seite 3: Wichtige Sicherheitsvorschriften

    (193GS) MODEL SF90220T SAND FILTER PUMP GERMAN 7.5” X 10.3” PANTONE 295U 09/15/2017 Deutsch WICHTIGE SICHERHEITSVORSCHRIFTEN Lesen und befolgen Sie alle Anweisungen, bevor sie das Produkt in Betrieb nehmen! ALLE INSTRUKTIONEN LESEN UND BEFOLGEN WARNUNG • Beaufsichtigen Sie Kinder und Menschen mit Behinderung.

  • Seite 4: Teilereferenz

    (193GS) MODEL SF90220T SAND FILTER PUMP GERMAN 7.5” X 10.3” PANTONE 295U 09/15/2017 Deutsch TEILEREFERENZ Bevor Sie mit dem Zusammenbau des Produkts beginnen, nehmen Sie sich bitte kurz Zeit, um den Inhalt zu überprüfen und sich mit den Einzelteilen vertraut zu machen.
  • Seite 5 (193GS) MODEL SF90220T SAND FILTER PUMP GERMAN 7.5” X 10.3” PANTONE 295U 09/15/2017 Deutsch TEILEREFERENZ (Fortsetzung) Bevor Sie mit dem Zusammenbau des Produkts beginnen, nehmen Sie sich bitte kurz Zeit, um den Inhalt zu überprüfen und sich mit den Einzelteilen vertraut zu machen.
  • Seite 6 (193GS) MODEL SF90220T SAND FILTER PUMP GERMAN 7.5” X 10.3” PANTONE 295U 09/15/2017 Deutsch POOL ABFLUSS-FILTER & ABSPERRSCHIEBER EINRICHTUNG (optional) Das Filtersieb verhindert, dass große Teile durch Strömung in die Filterpumpe gezogen werden und die Pumpe dadurch beschädigen. Wenn Ihr Pool einen aufblasbaren oberen Ring hat, installieren Sie den Filter, den Stutzen und den Absperrschieber, bevor Sie den oberen Ring aufblasen.

  • Seite 7: Pool-Einlaufdüse & Absperrschieber Einrichtung (Optional)

    (193GS) MODEL SF90220T SAND FILTER PUMP GERMAN 7.5” X 10.3” PANTONE 295U 09/15/2017 Deutsch POOL-EINLAUFDÜSE & ABSPERRSCHIEBER EINRICHTUNG (optional) 1. Schrauben Sie die Absperrschieber-Einheit gegen den Uhrzeigersinn vom Schraubanschluss der Luftzufuhr (39) ab. (siehe dazu Zeichnung 5). Achten Sie darauf dass der Stufendichtungsring (23) auf seinem Platz bleibt.

  • Seite 8: Aufbauanleitung

    (193GS) MODEL SF90220T SAND FILTER PUMP GERMAN 7.5” X 10.3” PANTONE 295U 09/15/2017 Deutsch PRODUKTSPEZIFIKATIONEN Der Sandfilter entfernt schwebende Partikel, aber desinfiziert bzw. reinigt Ihren Pool nicht. Poolchemie ist ein spezieller Bereich und Sie sollten Ihren lokalen Pool-Service-Spezialisten für nähere Auskünfte hierzu befragen.
  • Seite 9 (193GS) MODEL SF90220T SAND FILTER PUMP GERMAN 7.5” X 10.3” PANTONE 295U 09/15/2017 Deutsch AUFBAUANLEITUNG (Fortsetzung) Schrauben Sie das Mittelrohr (7) vorsichtig im Uhrzeigersinn per Hand auf den Filtersiebboden (8) (siehe dazu Zeichnung 11.2). Legen Sie den Filtersiebboden und das damit verbundene Mittelrohr senkrecht in den Sandfilterbehälter.
  • Seite 10 (193GS) MODEL SF90220T SAND FILTER PUMP GERMAN 7.5” X 10.3” PANTONE 295U 09/15/2017 Deutsch AUFBAUANLEITUNG (Fortsetzung) WARNUNG Eine unzulässige bzw. unsachgemäße Verbindung von Behälterventil und Klemme kann verursachen, dass das Ventil und die Klemme durch den Druck aufplatzen und dies kann ernsthafte Verletzungen, Sachschaden oder den Tod verursachen.

  • Seite 11: Motor Installation

    (193GS) MODEL SF90220T SAND FILTER PUMP GERMAN 7.5” X 10.3” PANTONE 295U 09/15/2017 Deutsch AUFBAUANLEITUNG (Fortsetzung) Motor Installation: Platzieren Sie einen L-Form O-Ring (18) auf dem Pumpenmotor-Auslass. Schließen Sie den Sandfilter-Verbindungsschlauch (13) im Uhrzeigersinn an den Pumpenmotor an (siehe dazu Zeichnung 20).
  • Seite 12 (193GS) MODEL SF90220T SAND FILTER PUMP GERMAN 7.5” X 10.3” PANTONE 295U 09/15/2017 Deutsch MONTAGE DES VERBINDUNGSSCHLAUCHES WARNUNG • Produkt in mindestens 3.5 m Entfernung vom Pool aufstellen. • Die Steckdose muss sich mehr als 4 m vom Pool entfernt auf einer Mindesthöhe von 1.2 m befinden.
  • Seite 13 (193GS) MODEL SF90220T SAND FILTER PUMP GERMAN 7.5” X 10.3” PANTONE 295U 09/15/2017 Deutsch MONTAGE DES VERBINDUNGSSCHLAUCHES (Fortsetzung) Für NICHT-INTEX-POOLS: Geben Sie den Verbindungsschlauch (12) auf die Pooleinlauf/-abflusssstutzen und befestigen Sie ihn sicher mit einer großen Schlauchklemme. GROSSE SCHLAUCHKLEMME POOL Für INTEX Pools mit 32 mm Verbindungen/Schläuchen:...

  • Seite 14: Bedienungsanleitung

    (193GS) MODEL SF90220T SAND FILTER PUMP GERMAN 7.5” X 10.3” PANTONE 295U 09/15/2017 Deutsch BEDIENUNGSANLEITUNG WARNUNG • Es besteht das Risiko eines Stromschlages. Die Filterpumpe nur an eine geerdete Steckdose anschließen, die durch eine Fehlerstrom-Schutzeinrichtung (RCD) mit einem Bemessungsfehlerstrom von nicht mehr als 30 mA geschützt ist. Falls Sie nicht feststellen können, ob die Steckdose entsprechend geschützt ist, wenden Sie sich an...
  • Seite 15 (193GS) MODEL SF90220T SAND FILTER PUMP GERMAN 7.5” X 10.3” PANTONE 295U 09/15/2017 Deutsch BEDIENUNGSANLEITUNG (Fortsetzung) Erstmalige Inbetriebnahme und Bedienung: Bevor Sie das Gerät in Betrieb nehmen vergewissern Sie sich, dass: • Alle Verbindungsschläuche sicher und fest angeschlossen sind, und die richtige Menge an Filtersand eingefüllt wurde.
  • Seite 16 Bereich, ist es Zeit den Sandbehälter rückzuspülen, siehe „BACKWASH“ (Rückspülen) unter dem Abschnitt „Erstmalige Inbetriebnahme und Bedienung“. Ist eine Saugeinrichtung (z. B. Intex Auto Pool Cleaner) an das System angeschlossen, kann das dazu führen den Durchfluss zu vermindern und den Druck zu erhöhen. Entfernen Sie jegliche Saugeinrichtung vom System und überprüfen Sie, ob der Druckmesseranzeiger vom gelben Bereich in den grünen...

  • Seite 17: Intex-Becken Betriebszeittabelle

    (193GS) MODEL SF90220T SAND FILTER PUMP GERMAN 7.5” X 10.3” PANTONE 295U 09/15/2017 Deutsch INTEX-BECKEN BETRIEBSZEITTABELLE (OHNE INTEX SALZWASSER SYSTEM) Diese Tabelle zeigt die benötigte Betriebszeit für den durchschnittlichen Gebrauch der Sandfilteranlage für Aufstell-Pools. Wenn das System an ein „Intex Salzwasser System“ angeschlossen ist, sollte die Filterpumpen-Betriebszeit länger sein als die benötigte Betriebszeit des Intex Salzwasser...

  • Seite 18: Nicht-Intex-Becken Betriebszeittabelle

    (193GS) MODEL SF90220T SAND FILTER PUMP GERMAN 7.5” X 10.3” PANTONE 295U 09/15/2017 Deutsch NICHT-INTEX-BECKEN BETRIEBSZEITTABELLE Diese Tabelle zeigt die benötigte Betriebszeit für den durchschnittlichen Gebrauch der Sandfilteranlage für Aufstell-Pools. Sandfilteranlagen- Wasserkapazität Betriebszeit (für einen Durchlauf) (Gallonen) (Liters) (Stunden) 3000...

  • Seite 19: Pflege Und Reinigung

    (193GS) MODEL SF90220T SAND FILTER PUMP GERMAN 7.5” X 10.3” PANTONE 295U 09/15/2017 Deutsch PFLEGE UND REINIGUNG • Jeder Pool braucht Pflege um das Wasser rein und hygienisch zu halten. Durch regelmäßige Kontrolle der Poolchemikalien und durch den Einsatz einer Filterpumpe kann ein optimaler Wasserzustand erreicht bzw. erhalten werden.

  • Seite 20: Anleitung Zur Fehlerbehebung

    (193GS) MODEL SF90220T SAND FILTER PUMP GERMAN 7.5” X 10.3” PANTONE 295U 09/15/2017 Deutsch ANLEITUNG ZUR FEHLERBEHEBUNG PROBLEM URSACHE LÖSUNG FILTERMOTOR • Nicht eingesteckt. • Das Netzkabel muss in eine 3 Kabel-Anschlussdose gesteckt werden, SPRINGT NICHT AN • (GFCI/RCD) Fehlerstrom- welche von einem Klasse A –...

  • Seite 21: Häufig Auftretende Probleme Im Pool

    (193GS) MODEL SF90220T SAND FILTER PUMP GERMAN 7.5” X 10.3” PANTONE 295U 09/15/2017 Deutsch HÄUFIG AUFTRETENDE PROBLEME IM POOL PROBLEM BESCHREIBUNG URSACHE LÖSUNG ALGEN • Grünliches Wasser. • Chlor und pH-Werte • Machen Sie eine "Schockbehandlung" • Grüne oder müssen reguliert werden.

  • Seite 22: Garantie

    (193GS) MODEL SF90220T SAND FILTER PUMP GERMAN 7.5” X 10.3” PANTONE 295U 09/15/2017 Deutsch GARANTIE Ihre Sandfilteranlage wurde unter Verwendung hochwertiger Qualitätsmaterialien und Qualitätsarbeit hergestellt. Alle Intex-Produkte wurden vor Verlassen des Werks kontrolliert und als mangelfrei befunden. Diese Garantiekarte gilt nur für die Sandfilteranlage und das unten angeführte Zubehör.
