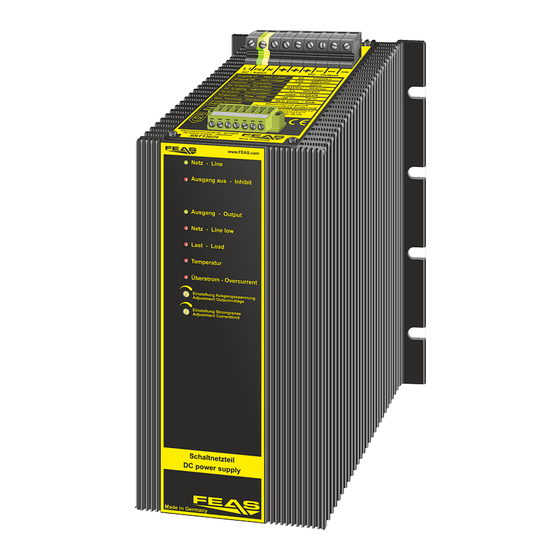

Feas SNT13024 Betriebsanleitung

10. Technische Daten
Eingangsgrößen
Eingangswechselspannung 85 - 270V (0 - 66Hz)
AC
Eingangsgleichspannung 120 - 400V
DC
Stromaufnahme bei Nennlast bei 115V max. 8,0A /bei 230V max. 4,0A
AC AC
Einschaltstromstoß <10,0 A bei 270V
AC
Schutzbeschaltung Transientenüberspannungsschutz-Varistor
Ausgangsgrößen
Ausgangsspannung U siehe Tabelle unten
Nenn
Einstellbereich siehe Tabelle unten
Ausgangsstrom I siehe Tabelle unten
Nenn
einstellbar 0,5 ... 1,5 x I
Strombegrenzung
Nenn
Leistung siehe Tabelle unten
Restwelligkeit (20MHz Bandbreite) <50mV
SS
Betriebsdaten
Einschaltdauer (ED) 100% (Dauerbetrieb)
Wirkungsgrad siehe Tabelle unten
Parallelschaltbar
Ja
Arbeitstemperaturbereich -40°C bis +70°C
Lagertemperaturbereich -40°C bis +105°C
Leistungsabweichung bei Temperatur ab 40°C
Kühlung natürliche Konvektion
Aufstellungshöhe unbegrenzt
MTBF > 380.000h
Schutzeinrichtungen
Vorsicherung bei 115 V 16A träge / bei 230 V
AC AC
Ausgangssicherung nicht erforderlich, da kurzschlussfest
Überlastschutz im Gerät integriert
Sicherheitsdaten
Prüfspannung Trafo 5kV gemäß VDE0570
AC
Hochspannungsfestigkeit Eingang/Ausgang 4,4kV nach VDE0806/IEC380
AC
Funkentstörgrad gemäß VDE0871B, EN55022/B
Schutzklasse Schutzklasse I mit PE-Anschluss (EN60950)
Schutzkleinspannung PELV (EN60204), SELV (EN60950)
Umgebungsfeuchte 95% relative Feuchte im Jahresdurchschnitt
Betauung möglich - tropentauglich
Schutzart Gehäuse IP65
Schutzart Klemmen IP20 (BGV A3)
Rüttelfestigkeit >100g bei 33Hz in X, Y und Z
nach IEC68 und DIN41640
Angewandte Bauvorschriften
gemäß VDE VDE0100, VDE0110, VDE0113, VDE0551,
VDE0806
IEC IEC60950-1, IEC61000-6-1,2,3,4, IEC60068-2-3,
IEC60068-2-11-52, IEC60529
EN EN60950-1, EN61140, EN61000-6-1, EN61000-6-2,
EN61000-6-3, EN61000-6-4, EN55022, EN55011
EN61000-3-2, EN61000-3-3, EN60204
EN60529, EN61000-4-2-3-4-5-6-8-11, EN60068-1,
EN6068-2-1, EN61558-2-17
CSA/UL CSA-C 22.2 / Ul60950, Ul508, UL1950
Verbraucher (z.B. Schütze, Motoren, Magnetventile, etc.)
die nicht ordnungsgemäß nach den relevanten
Richtlinien entstört sind (z.B. Varistoren, RC-Glieder,
etc), können zur Störung bzw. Zerstörung des
Netzgerätes führen.
Typ
Einstellbereich der
Ausgangsspannung
Range of adjustment
output voltage
Ausgangsstrom I
Nenn
Output current I
Nominal
Ausgangsleistung
Nenn/Boost
Output-power
Nom./Boost
Wirkungsgrad
Efficiency
Vorsicherung bei 115VAC 16,0Amp. träge / bei 230VAC 8,0Amp. träge
at 115VAC 16,0Amp. delayed / at 230VAC 8,0Amp. delayed
Fuse for input
Maße
BxHxT
Dimensions
BxHxD
Gewicht
Weight
10. Technical Data
Input data
AC input voltage 85 - 270V (0 - 66Hz)
AC
DC input voltage 120 - 400V
Input current at nominal load at 115V max. 8.0A / at 230V
AC
Input current peak < 10.0 A at 270V
Protective circuit Transient voltage suppressor Varistor
Output data
Output voltage U see table below
Nominal
Range of adjustment see table below
Output current I see table below
Nominal
Current limiting/Fuse Mode adjustable 0.5 ... 1.5 x I
Power see table below
Residual ripple (20MHz Bandwidth) <50mV
PP
Operating data
Duty circle 100%
Efficiency see table below
Parallel connection Yes
Operating temperature range -40°C to +70°C
Storage temperature range -40°C to +105°C
Derating from 40°C
Cooling selfcooling
Installation altitude unlimited
MTBF > 380.000h
Safety devices
8A träge
Fuse for input at 115 V
AC
Fuse for output not necessary - short circuit proof
Overload protection integrated into device
Safety data
5kV according to VDE0570
Test voltage transformer
AC
Input/Output 4,4kV according to VDE0806/IEC380
High voltage resistance
Degree of EMI suppresion according to VDE0871B, EN55022/B
Protection class Protection class I with PE-Connection (EN60950)
Extra low safety potential PELV (EN60204), SELV (EN60950)
Ambient humidity 95% relative humidity, yearly average
dewing allowed for use in tropical ambient
Protective class enclosure IP65
Protective class terminals IP20 (BGV A3)
Vibration proof >100g at 33Hz in X, Y and Z
acc. IEC68 and DIN41640
Applied construction regulations
according to VDE VDE0100, VDE0110, VDE0113, VDE0551,
VDE0806
IEC IEC60950-1, IEC61000-6-1,2,3,4, IEC60068-2-3,
IEC60068-2-11-52, IEC60529
EN EN60950-1, EN61140, EN61000-6-1, EN61000-6-2,
EN61000-6-3, EN61000-6-4, EN55022, EN55011
EN61000-3-2, EN61000-3-3, EN60204
EN60529, EN61000-4-2-3-4-5-6-8-11, EN60068-1,
EN6068-2-1, EN61558-2-17
CSA/UL CSA-C 22.2 / Ul60950, Ul508, UL1950
Consumers (e.g. contactors, motors, solenoid valves
etc.) which have not been correctly interference-
suppressed in accordance to the relevant guidelines
(e.g. varistors, RC elements, etc.) may cause power
supply regulation to malfunction.
SNT13024
23,0 - 30,0VDC
30,0A
720 / 1080 Watt
91%
114mm x 256mm x 167,5mm
ca. 9,10kg
Betriebsanleitung
Bitte sorgfältig beachten!
DC
max. 4.0A
AC
AC
Nominal
16A delayed / at 230 V 8A delayed
AC
AC
SNT13048
48,0 - 60,0VDC
Für die Modelle:
15,0A
720 / 1080 Watt
91%
ca. 9,10kg
©2017
SNT130
SNT13024 SNT13048
®
Postfach 1521
GmbH D - 22905 AHRENSBURG
Operating
instructions
Please observe carefully!
- konform
For the Types:
Telefon: 04102 - 42082
Telefax: 04102 - 40930
www.feas.de
Stand: 28.08.2017
