Schritt 11: Deckel montieren

Für diese Seite brauchen Sie:
#10 x 1/2
(MENGE: 12)
(MENGE: 12)
1

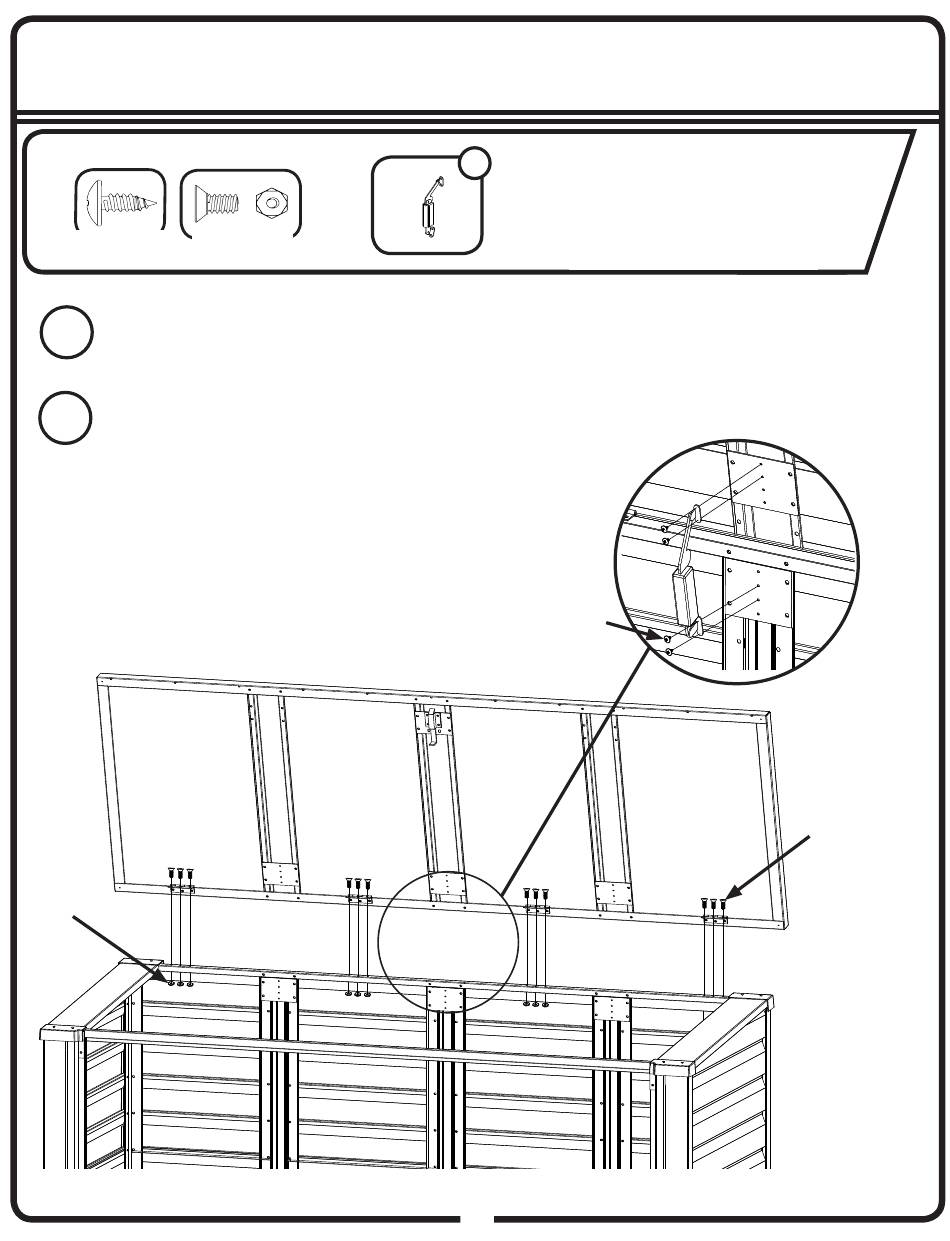

Bringen Sie die Scharniere am vormontierten Deckel mit den Bohrungen an der Rückwand-
Abschlussleiste zur Deckung. Befestigen Sie sie mit drei (3) Senkkopf-Maschinenschrauben
(#6 x 5/16) pro Scharnier.
2
Befestigen Sie die drei (3) Deckelaufhalter zum Verbinden der Platten in den
Verbindungspfosten und Deckelversteifungen. Befestigen Sie sie mit vier (4) Schrauben
(#10 x 1/2) pro Deckelaufhalter.
Sechskantmutter
(#6)
3
Vormontiertes Bauteil aus Schritt 4:
66785
Deckelaufhalter
(#10 x 1/2)
28
• Vormontierter Deckel
66785
GE-28CE
x3
Senkkopf-Mas-
chinenschraube
(#6 x 5/16)
