SPACEMAKER EVRS63 Pflege- & Montageanleitung Seite 19

Schritt 4: Fortsetzung
Für diese Seite brauchen Sie:
(MENGE: 10)
(MENGE: 8)
1

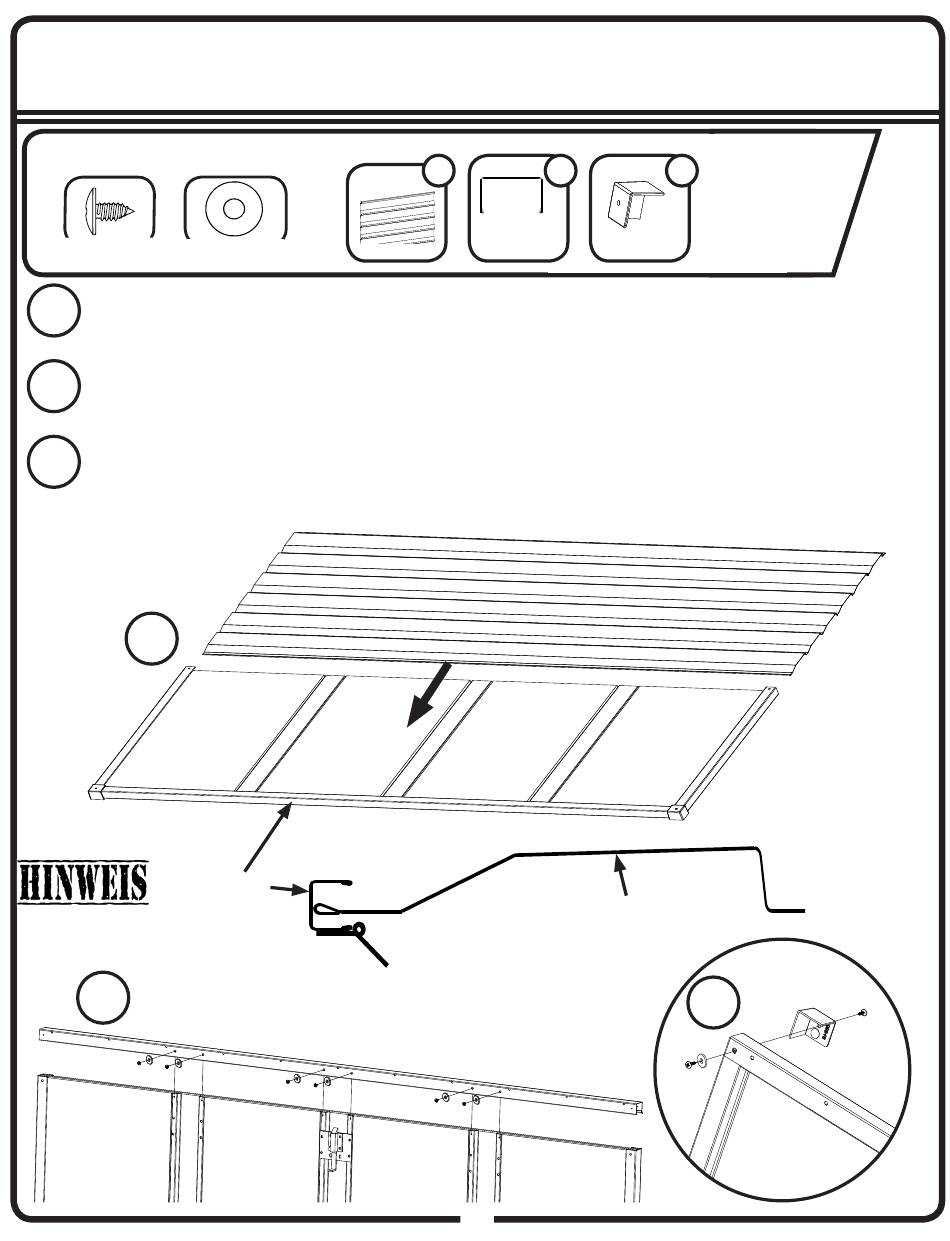

Drehen Sie den Rahmen um. Schieben Sie das Deckelblech hinter die
Schaumplatten.
2
Stecken Sie die Deckel-Abschlussleiste vorne auf die Vorderseite des
Deckelblechs. Befestigen Sie die vormontierten Deckelversteifungen
mit jeweils zwei (2) Schrauben.
3
Bringen Sie die Deckel-Eckenabdeckungen an den Ecken an, wo sich die
Deckel-Abschlussleiste vorne mit den seitlichen Deckel-Abschlussleisten
überlappt. Befestigen Sie sie mit jeweils zwei (2) Schrauben.
1
66855
Deckel-
Abschlussleiste
hinten
2
1
10969
Deckelblech
66853
Scharnier
10970
10970
1 66848
Deckel-Ab-
Deckel-Ecken-
schlussleiste
abdeckung
vorne
10969
66853
66855
10969
Deckelblech
18
2
3
66848
x2
GE-18CE
