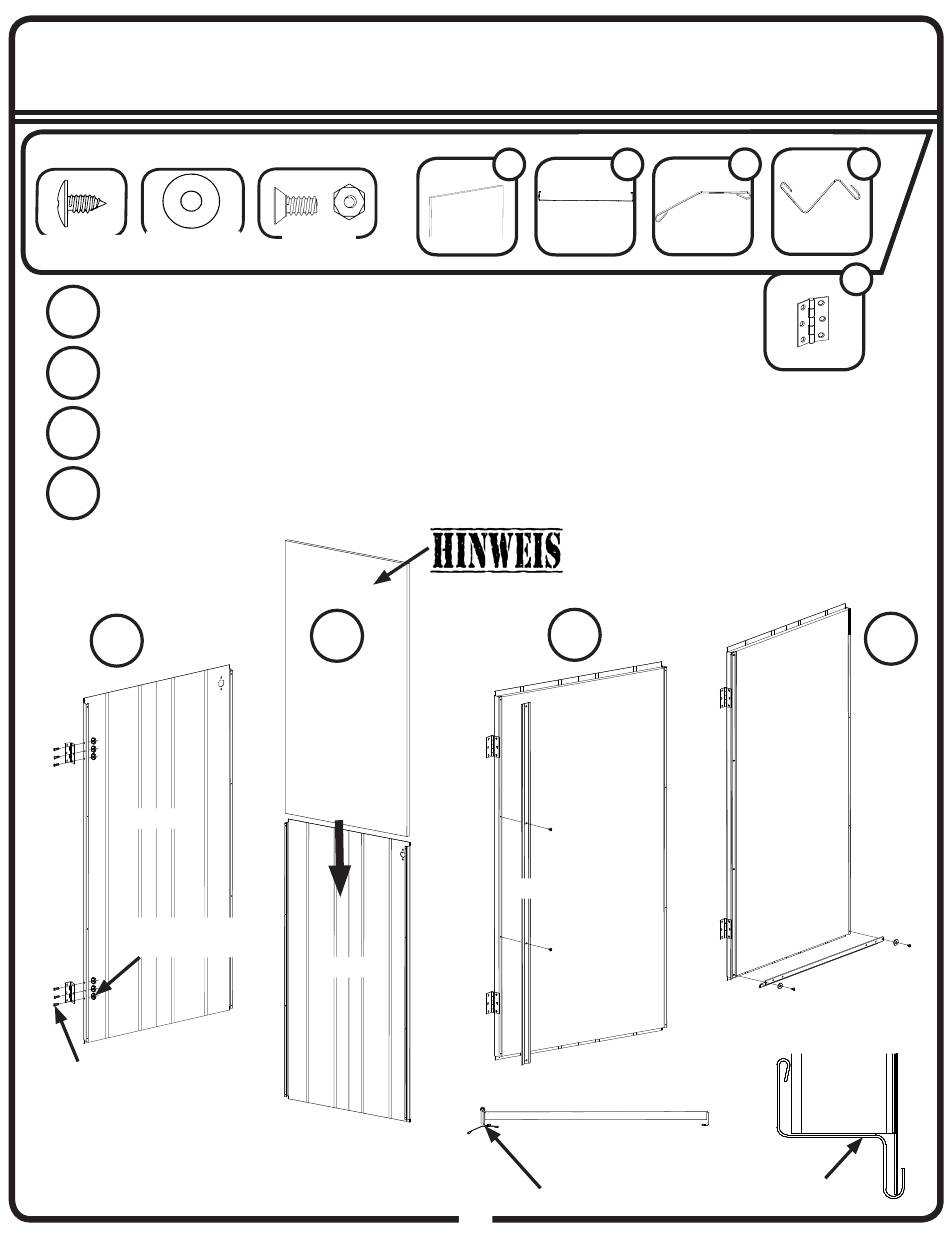

Schritt 5: Fortsetzung
Für diese Seite brauchen Sie:
(MENGE: 2)
(MENGE: 4)
1
Schrauben Sie zwei (2) Scharniere mit jeweils drei (3) Senkkopf-
Maschinenschrauben (#6 x 5/16) an die Seite der rechten Türhälfte.
2
Schieben Sie die Schaumplatte Tür in die rechte
Türhälfte.
3
Befestigen Sie einen Türanschlag mit zwei (2) Schrauben in der
Mitte an der Türhälfte.
4
Befestigen Sie eine (1) horizontale Türversteifung unten an der Tür
und dem Türanschlag. Verwenden Sie dazu zwei (2) Schrauben.
1
66609
10972
Sechskantmutter
(#6)
66609
Senkkopf-Maschinen-
schraube (#6 x 5/16)
66854
Schaumplatte
(QTY: 6)
Tür
2
66854
10972
20
1
1
10972
10959
Rechte
Türanschlag
Türhälfte
Die „Folienseite"
der Schaumplatte
muss außen sein.
3
10959
Draufsicht
Türanschlag
GE-20CE
10968
1
1
Horizontale
Türversteifung
2
66609
Scharnier
4
10968
Seitenansicht
Tür
Horizontale
Türversteifung
