Seite 1

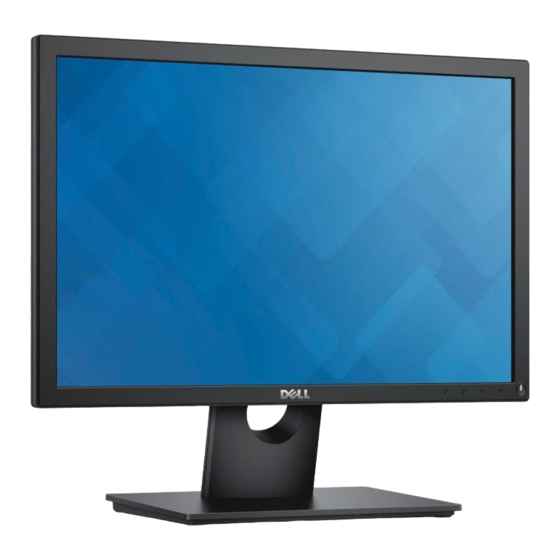

Dell E2016 Monitor Bedienungsanleitung Modellnr.: E2016 Richtlinienmodell: E2016t...
Seite 2
Urheberrechtsgesetze sowie Gesetze zum Schutz des geistigen Eigentums geschützt. Dell™ und das Dell-Logo sind Marken der Dell Inc. in den Vereingten Staaten und/ oder anderen Hoheitsbereichen. Alle anderen hier aufgeführten Kennzeichnungen und Namen könnten Marken ihrer entsprechenden Firmen sein.
Ihr Monitor wird mit den nachstehend aufgelisteten Komponenten ausgeliefert. Stellen Sie sicher, dass Sie alle Komponenten erhalten haben; kontaktieren Sie Dell, falls etwas fehlen sollte. HINWEIS: Bei einigen Artikeln könnte es sich um Optionen handeln, die Ihrem Monitor eventuell nicht mitgeliefert werden. Einige Merkmale oder Medien sind in bestimmten Ländern möglicherweise nicht verfügbar.
• On-Screen Display- (OSD) Anpassungen für eine einfache Einrichtung und Bildschirmoptimierung. • Datenträger mit Software und Dokumentation, der eine Informationsdatei (INF), eine Image Color Matching-Datei (ICM), die Dell Display Manager- Softwareapplikation und die Produktdokumentation enthält. Inklusive Dell Display Manager (auf der beim Monitor mitgelieferten CD).
Teile und Bedienelemente Vorderseite Nummer Beschreibung Funktionstasten (weitere Einzelheiten finden Sie unter Monitor bedienen) Ein-/Austaste (mit LED-Anzeige) Über Ihren Monitor...
Beachten Sie dieses Etikett, wenn Sie den technischen Kundendienst von Dell kontaktieren Seriennummer müssen. HINWEIS: Servicetag-Aufdruck (nur EMEA- Region). Dell-Soundbar- Zum Anbringen der optionalen Dell Soundbar. Montageschlitze Kabelverwaltungsschlitz Organisieren Sie die Kabel, indem Sie sie durch den Schlitz verlegen. Über Ihren Monitor...
Seite 9
Unterseite Nummer Beschreibung Verwendung AC-Netzanschluss Für den Anschluss der Monitornetzleitung. VGA-Port Schließen Sie Ihren Computer an das VGA- Kabel an. Über Ihren Monitor...
Technische Daten des Monitors Technische Daten des Flachbildschirms Bildschirmtyp Aktivmatrix - TFT-LCD Paneltyp In-Plane Switching-Typ Sichtbares Bild: Diagonal 49,40 cm (19,45 zall) aktiver Bereich: Horizontal 418,61 mm (16,48 zall) Vertikal 262,35 mm (10,33 zall) Fläche 109821,81 mm (170,22 zall Pixelabstand 0,2915 mm x 0,2915 mm Sichtwinkel: Horizontal...
Physikalische Eigenschaften Anschlusstyp 15-poliger Mini-D-Sub, schwarzer Anschluss Signalkabeltyp Analog: Abnehmbar, D-Sub, 15 Pins Abmessungen (mit Ständer): Höhe 390,95 mm (15,39 zall) Breite 454,21 mm (17,88 zall) Tiefe 180 mm (7,09 zall) Abmessungen (ohne Ständer): Höhe 297,95 mm (11,73 zall) Breite 454,21 mm (17,88 zall) Tiefe 50,99 mm (2 zall)
Seite 13
Energieverwaltungsmodi Ist eine VESA DPM-konforme Graikkarte oder Software in/auf Ihrem PC installiert, reduziert der Monitor automatisch seinen Stromverbrauch, wenn er nicht verwendet wird. Dies wird als Energiesparmodus bezeichnet*. Wenn der Computer Eingaben von einer Tastatur, Maus oder einem anderen Eingabegerät erkennt, nimmt der Monitor automatisch seinen normalen Betrieb wieder auf.
Seite 14
Das OSD-Menü funktioniert nur im Normalbetrieb. Falls Sie eine Taste im Energiesparmodus-drücken, erscheint folgende Meldung: *Ein Stromverbrauch von Null kann im abgeschalteten Modus nur erreicht werden, wenn Sie das Netzkabel vom Monitor trennen. ** Maximale Leistungsaufnahme bei max Leuchtdichte. ***Energieverbrauch (Betriebsmodus) getestet bei 230 Volt / 50 Hz. Dieses Dokument dient ausschließlich Informationszwecken und gibt die Laborleistung wieder.
Seite 15
Pinbelegungen VGA Port Pin-Nummer 15 polig Seite des angeschlossenen Signalkabels Video - rot Video - grün Video - blau Erde Selbsttest Erde - R Erde - G Erde - B Computer 5 V/3,3 V Erde - Sync Erde DDC-Daten H-Sync V-Sync DDC-Takt Über Ihren Monitor...
Es ist nicht ungewöhnlich, dass während der Herstellung eines LCD-Monitors ein oder mehrere Pixel unverändert fixiert bleiben. Diese sind kaum zu sehen und wirken sich nicht auf die Qualität oder Nutzbarkeit des Displays aus. Weitere Informationen über die Qualitätsrichtlinie für den Dell-Monitor und die Pixel finden Sie unter: www.dell.com/ support/monitors.
Ihren Monitor einrichten Ständer anbringen HINWEIS: Der Ständer und der Standfuß sind nicht angebracht, wenn der Monitor ab Werk ausgeliefert wird. HINWEIS: Der nachstehende Ablauf gilt für den Standardständer. Haben Sie einen anderen Ständer erworben, halten Sie sich beim Aufstellen des Ständers an seine mitgelieferte Dokumentation.
Seite 18
4 Stecken Sie die beiden Riegel am oberen Teil des Ständers in die Schlitze an der Rückseite des Monitors, bis sie einrasten. Stellen Sie den Monitor aufrecht hin. 1 Schieben Sie eine Hand in den Ausschnitt am unteren Polster, mit der anderen Hand halten Sie den Ständer.
VESA-Abdeckung befestigen HINWEIS: Die VESA-Abdeckung ist bei Auslieferung des Monitors ab Werk abgenommen. 1 Stecken Sie die beiden Riegel am oberen Teil der VESA-Abdeckung in die Schlitze an der Rückseite des Monitors. 2 Drücken Sie die VESA-Abdeckung fest, bis sie einrastet. Ihren Monitor anschließen WARNUNG: Bevor Sie eines der Verfahren in diesem Abschnitt beginnen, befolgen Sie die Sicherheitshinweise.
Kabel organisieren Nachdem Sie alle erforderlichen Kabel an Monitor und Computer angeschlossen haben, (für Kabelanschlüsse siehe Ihren Monitor anschließen) verlegen Sie alle Kabel so, wie oben dargestellt ist. VESA-Abdeckung entfernen Heben Sie die VESA-Abdeckung zum Entfernen vom Monitor an beiden Seiten gleichzeitig an.
Abnehmen des Monitorständers ACHTUNG: Damit der LCD-Bildschirm beim Abnehmen des Ständers nicht verkratzt wird, achten Sie darauf, dass der Monitor auf einem sauberen Untergrund zu liegen kommen. HINWEIS: Der nachstehende Ablauf gilt für den Standardständer. Haben Sie einen anderen Ständer erworben, halten Sie sich beim Aufstellen des Ständers an seine mitgelieferte Dokumentation.
Wandmontage (optional) HINWEIS: Bringen Sie den Monitor mit M4 x 10 mm Schrauben am Wandmontage- Bausatz an. Beachten Sie die Anweisungen, die dem VESA-kompatiblen Wandmontage-Bausatz beigelegt sind. 1 Legen Sie den Monitor auf ein weiches Tuch oder Polster auf einem stabilen, lachen Tisch.
Monitor bedienen Einschalten des Monitors Drücken Sie auf die -Taste, um den Monitor einzuschalten. Bedienelemente an der Frontblende verwenden Verwenden Sie zum Anpassen der Eigenschalten des angezeigten Bildes die Bedientasten an der Vorderseite des Monitors. Bei Nutzung dieser Einstelltasten zeigt ein OSD bei Änderung die entsprechenden numerischen Werte der Eigenschaften an.
Folgende Tabelle beschreibt die Tasten an der Frontblende: Taste an der -Frontblende Beschreibung Nutzen Sie diese Taste zur Auswahl aus einer Liste voreingestellter Farbmodi. Schnelltaste: Voreinstellungsmodi Mit dieser Taste erhalten Sie direkten Zugriff auf das Menü „Helligkeit / Kontrast“. Schnelltaste: Helligkeit / Kontrast Verwenden Sie diese Taste zum Einblenden des Bildschirmmenüs und zum Auswählen der...
Bildschirmmenü (OSD) verwenden Menüsystem aufrufen HINWEIS: Jegliche Änderungen über das Bildschirmmenü werden automatisch gespeichert, wenn Sie zu einem anderen Bildschirmmenü wechseln, das Bildschirmmenü verlassen oder warten, bis das Bildschirmmenü ausgeblendet wird. 1 Drücken Sie zum Öfnen des Bildschirmmenüs und Aufrufen des Hauptmenüs die -Taste.
Seite 26
Symbol Menü und Beschreibung Untermenüs Helligkeit / Über dieses Menü aktivieren Sie die Helligkeit/Kontrast- Kontrast Einstellung. Helligkeit Die Helligkeit passt die Luminanz der Hintergrundbeleuchtung an (Minimum 0, Maximum 100). Drücken Sie zum Erhöhen der Helligkeit die -Taste. Drücken Sie zum Verringern der Helligkeit die -Taste.
Seite 27
Symbol Menü und Beschreibung Untermenüs Auto- Die Funktion Auto-Anpassung optimiert die Anzeigeeinstellungen zur Nutzung mit Ihrer Einrichtung. Anpassung Durch die Auto-Anpassung kann sich der Monitor automatisch dem eingehende Videosignal anpassen. Nach der Auto-Anpassung können Sie Ihren Monitor über die Regler für Pixeltakt und Phase unter Anzeigeeinstellungen weiter einstellen.
Seite 28
Symbol Menü und Beschreibung Untermenüs Farbe Passen Sie im Menü Farbe den Farbeinstellungsmodus an. Eingangsfarb- Ermöglicht Ihnen die Einstellung des Videoeingangsmodus auf: format RGB: Wählen Sie diese Option, wenn Ihr Monitor über das VGA-Kabel an einen Computer (oder DVD-Player) angeschlossen ist. YPbPr: Wählen Sie diese Option, wenn Ihr DVD-Player nur den YPbPr-Ausgang unterstützt.
Seite 29
Symbol Menü und Beschreibung Untermenüs Voreinges- Wenn Sie Voreingestellte Modi wählen, können Sie aus der Liste zwischen Standard, Multimedia, Papier, Warm, Kalt und tellte Angepasste Farbe wählen. Modi • Standard: Standardfarbeinstellungen. Dies ist der voreingestellte Standardmodus. • Multimedia: Ideal bei Multimedia-Applikationen. • Papier: Lädt Helligkeits- und Schärfeeinstellungen, die ideal für die Textanzeige sind.
Seite 30
Symbol Menü und Beschreibung Untermenüs Anzeige Passen Sie das Bild über die Anzeigeeinstellungen an. Längen-/ Stellt das Seitenverhältnis auf 16:10 (Breitbild), 4:3 oder 5:4 ein. Seitenver- hältnis Horizontale Verschieben Sie das Bild mit nach links oder Position rechts. Minimum ist „0“ (-). Maximum ist „100“ (+). Vertikale Verschieben Sie das Bild mit den Tasten nach...
Seite 31
Symbol Menü und Beschreibung Untermenüs Energie LED der Ein-/ Ermöglicht Ihnen die Einstellung der Betriebsanzeige zum Austaste Energiesparen. Energie Setzt die Energieeinstellungen auf die werkseitigen Standards zurücks. zurück. Monitor bedienen...
Seite 32
Symbol Menü und Beschreibung Untermenüs Menü Wählen Sie diese Option, um die OSD-Einstellungen anzupassen, z. B. OSD-Sprache, Dauer der Menüeinblendung auf dem Bildschirm usw. Sprache Stellen Sie die Bildschirmanzeige auf eine von acht Sprachen ein. Englisch, Spanisch, Französisch, Deutsch, Portugiesisch (Brasilianisch), Russisch, Vereinfachtes Chinesisch oder Japanisch.
Seite 33
Symbol Menü und Beschreibung Untermenüs Anpassen Wählen Sie zwischen Voreingestellte Modi, Helligkeit/ Kontrast, Auto-Anpassung und Seitenverhältnis als Schnelltaste. Personali- Setzt alle Schnelltasten auf die werksseitigen Standards zurück. sieren rücksetzen Sonstiges Wählen Sie zum Anpassen der Bildschirmmenüeinstellungen, wie DDC/CI, LCD-Behandlung und so weiter, diese Option. Monitor bedienen...
Seite 34
Symbol Menü und Beschreibung Untermenüs DDC/CI DDC/CI (Display Data Channel/Command Interface) ermöglicht Ihnen die Anpassung der Monitoreinstellungen über die Software an Ihrem Computer. Wählen Sie zum Abschalten dieser Funktion Deaktivieren. Aktivieren Sie diese Funktion zur Erzielung optimaler Benutzererfahrung und Monitorleistung. LCD-Kondit- Hilft bei der Reduzierung schwacher Geisterbilder.
Seite 35
OSD-Warnmeldungen Wenn der Monitor einen bestimmten Auflösungsmodus nicht unterstützt, erscheint die folgende Meldung: Das bedeutet, dass sich der Monitor mit dem vom Computer empfangenen Signal nicht für die horizontalen synchronisieren kann. Siehe Technische Daten des Monitors und vertikalen Frequenzbereiche, die für diesen Monitor adressierbar sind. Empfohlener Modus ist 1440 x 900.
Falls kein VGA-Kabel angeschlossen ist, erscheint wie nachstehend abgebildet ein schwebendes Dialogfenster. für weitere Informationen. Siehe Problemlösung Neigen, schwenken und vertikal ausziehen HINWEIS: Dies gilt für einen Monitor mit Ständer. Wenn ein anderer Ständer erworben wird, beachten Sie bitte die entsprechenden Anweisungen in der zugehörigen Anleitung.
Problemlösung WARNUNG: Bevor Sie eines der Verfahren in diesem Abschnitt beginnen, befolgen Sie die Sicherheitshinweise. Selbsttest Ihr Monitor besitzt eine Selbsttestfunktion, mit der Sie prüfen können, ob Ihr Monitor richtig funktioniert. Sind Ihr Monitor und der Computer richtig verbunden, aber der Monitorbildschirm bleibt dunkel, führen Sie anhand der nachstehenden Schritte den Monitorselbsttest durch: 1 Schalten Sie Computer und Monitor aus.
Integrierte Diagnose Ihr Monitor hat ein integriertes Diagnosewerkzeug, das Ihnen bei der Bestimmung hilft, ob die auftretende Bildschirmstörung an Ihrem Monitor oder an Ihrem Computer und der Grafikkarte liegt. HINWEIS: Sie können die integrierte Diagnose nur durchführen, wenn das Videokabel abgezogen ist und sich der Monitor im Selbsttestmodus befindet. So führen Sie die integrierte Diagnose durch: 1 Stellen Sie sicher, dass der Bildschirm sauber ist (keine Staubpartikel auf der Bildschirmoberfläche).
LCD-Bildschirm • Ein durchgehend unaktiver Pixel ist ein natürlicher Defekt, der in der LCD- Technologie auftreten kann. • Weitere Informationen über die Qualitätsrichtlinie für den Dell-Monitor und die Pixel inden Sie auf der Dell Support- Site unter: http://www.dell.com/support/ monitors. Problemlösung...
Seite 40
Pixel Bildschirm ein natürlicher Defekt, der in der LCD- Technologie auftreten kann. • Weitere Informationen über die Qualitätsrichtlinie für den Dell-Monitor und die Pixel inden Sie auf der Dell Support- Site unter: http://www.dell.com/support/ monitors. Helligkeits Bild zu dunkel • Setzen Sie den Monitor auf die oder zu hell Werkseinstellungen zurück.
Seite 41
Sichtbare • Nehmen Sie keine Schritte zur Anzeichen von Problemlösung vor. Rauch oder • Wenden Sie sich umgehend an Dell. Funken • Periodisch auftretende Monitorstörun- Stellen Sie sicher, dass das Videokabel gen trete746. richtig und fest mit dem Monitor und dem Probleme A0A02.0001...
Produktspezifische Probleme Spezifische Was Sie Korrekturvorschläge Symptome bemerken Bild ist zu klein Bild ist zentriert, • Prüfen Sie die Seitenverhältnis-Einstellung im füllt jedoch nicht OSD Anzeigeeinstellungen. den gesamten • Setzen Sie den Monitor auf die Anzeigebereich Werkseinstellungen zurück. Die Monitoreinstellungen Das OSD-Menü • Schalten Sie den Monitor aus, ziehen das können mit den Tasten erscheint nicht auf...
Seite. 3 Klicken Sie auf Kontakt neben dem Dropdownmenü Land. 4 Wählen Sie den Service- oder Support-Link, der Ihren Bedürfnissen entspricht. 5 Wählen Sie die Art der Kontaktaufnahme mit Dell, die praktisch für Sie ist. Anhang...
2 Versuchen Sie nach Installation der Treiber für Ihre Grafikkarte erneut, die Auflösung auf 1440 x 900 einzustellen. HINWEIS: Falls Sie die Auflösung nicht auf 1440 x 900 einstellen können, fragen Sie bei Dell bitte nach einer Grafikkarte, die diese Auflösung unterstützt. Kein Dell-Computer Unter Windows® 7 oder Windows® 8/Windows® 8.1: 1 Nur unter Windows 8 und 8.1 können Sie die Nebeneinander-Ansicht für das...
Leitfaden für die Wartung Ihren Monitor reinigen WARNUNG: Ziehen Sie den Netzstecker aus der Steckdose, bevor Sie den Monitor reinigen. ACHTUNG: Lesen und beachten Sie vor dem Reinigen des Monitors die Sicherheitshinweise. Beachten Sie für ein bewährtes Vorgehen beim Auspacken, Reinigen oder Handhaben Ihres Monitors die nachstehend aufgelisteten Anweisungen: •...
