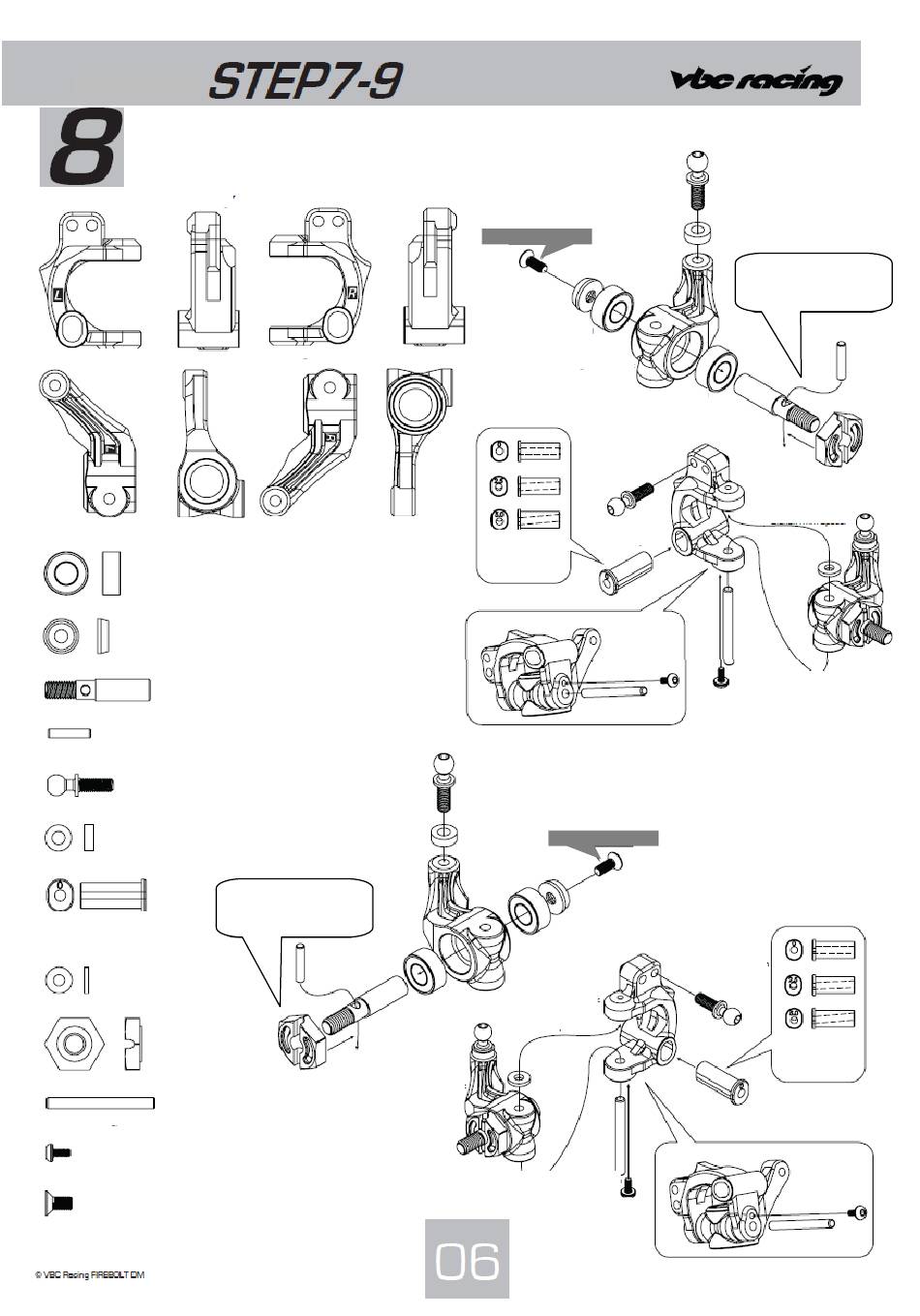

VBC Racing Firebolt DM Bauanleitung Seite 7

BEUTEL
Lenkhebel
C-Hub, links A-03-VBC-6020 x 1
Lenkhebel, links A-03-VBC-6024 x 1
Kugellager 5x10 C-02-BB-1005-B x 4
Aluminiumunterlegscheibe Vorderachsstummel B-02-VBC-6005 x 2
Vorderachsstummel C-02-VBC-6006 x 2
Mitnehmerstift M2x10 B-02-VBC-0020 x 2
Kugelkopf 4.7x15 mm C-02-VBC-6008 x 4
Kunststoffscheibe 3x6x2 mm A-03-VBC-6056 x 2
Nachlaufblock 0° A-03-VBC-6031 x 2
Nachlaufblock 2.5° A-03-VBC-6032 x 2
Nachlaufblock 5° A-03-VBC-6033 x 2
Kunststoffscheibe 2.5x6x1 mm A-03-VBC-6052 x 2
Vorderradmitnehmer A-03-VBC-6057 x 2
Achsschenkelstift 2.5x24.8 mm C-02-VBC-6018 x 2
Linsenkopfschraube M2x4 C-02-SC-R0204 x 2
Senkkopfschraube M3x6 C-02-SC-F0306 x 2
C-Hub, rechts A-03-VBC-6021 x 1
Lenkhebel, rechts A-03-VBC-6025 x 1
Rechte Baugruppe
Erst Vorderradmitnehmer
auf Vorderachsstummel
stecken, dann Mitnehmerstift
2x10 mm einsetzen.
Stift M2x10
Vorderachsstummel
Lenkhebel, rechts
Vorderradmitnehmer
Linke Baugruppe
Schraubensicherung
Aluminiumunterlegscheibe
Vorderachsstummel
Senkkopfschraube
M3x6
Kugellager 5x10
Lenkhebel, links
Im Baukasten sind drei
unterschiedliche Nach-
laufblöcke enthalten.
Empfohlene Grund-
einstellung: 0°.
Kugelkopf 4.7x15 mm
Scheibe 3x6x2 mm
Schraubensicherung
Aluminiumunterlegscheibe Vorderachsstummel
Kugellager 5x10
C-Hub, rechts
Kugellager 5x10
Scheibe 2.5x6x1 mm
Achsschenkelstift 2.5x24.8 mm
Linsenkopfschraube M2x4
Kugelkopf 4.7x15 mm
Scheibe 3x6x2 mm Scheibe 3x6x2 mm
Erst Vorderradmitnehmer
auf Vorderachsstummel
stecken, dann Mitnehmerstift
2x10 mm einsetzen.
Kugellager 5x10
Vorderachsstummel
Kugelkopf 4.7x15 mm
C-Hub, links
Scheibe 2.5x6x1 mm
Nachlaufblock 0°
Achsschenkelstift
einsetzen und
anschließend mit
Schraube M2x4
sichern.
Achsschenkelstift 2.5x24.8 mm
Linsenkopfschraube M2x4
Senkkopfschraube M3x6
Kugelkopf 4.7x15 mm
Nachlaufblock 0°
Stift M2x10
Vorderradmitnehmer
Im Baukasten sind drei
unterschiedliche Nach-
laufblöcke enthalten.
Empfohlene Grund-
einstellung: 0°.
Achsschenkelstift
einsetzen und
anschließend mit
Schraube M2x4
sichern.
