VBC Racing Firebolt DM Bauanleitung Seite 3

BEUTEL

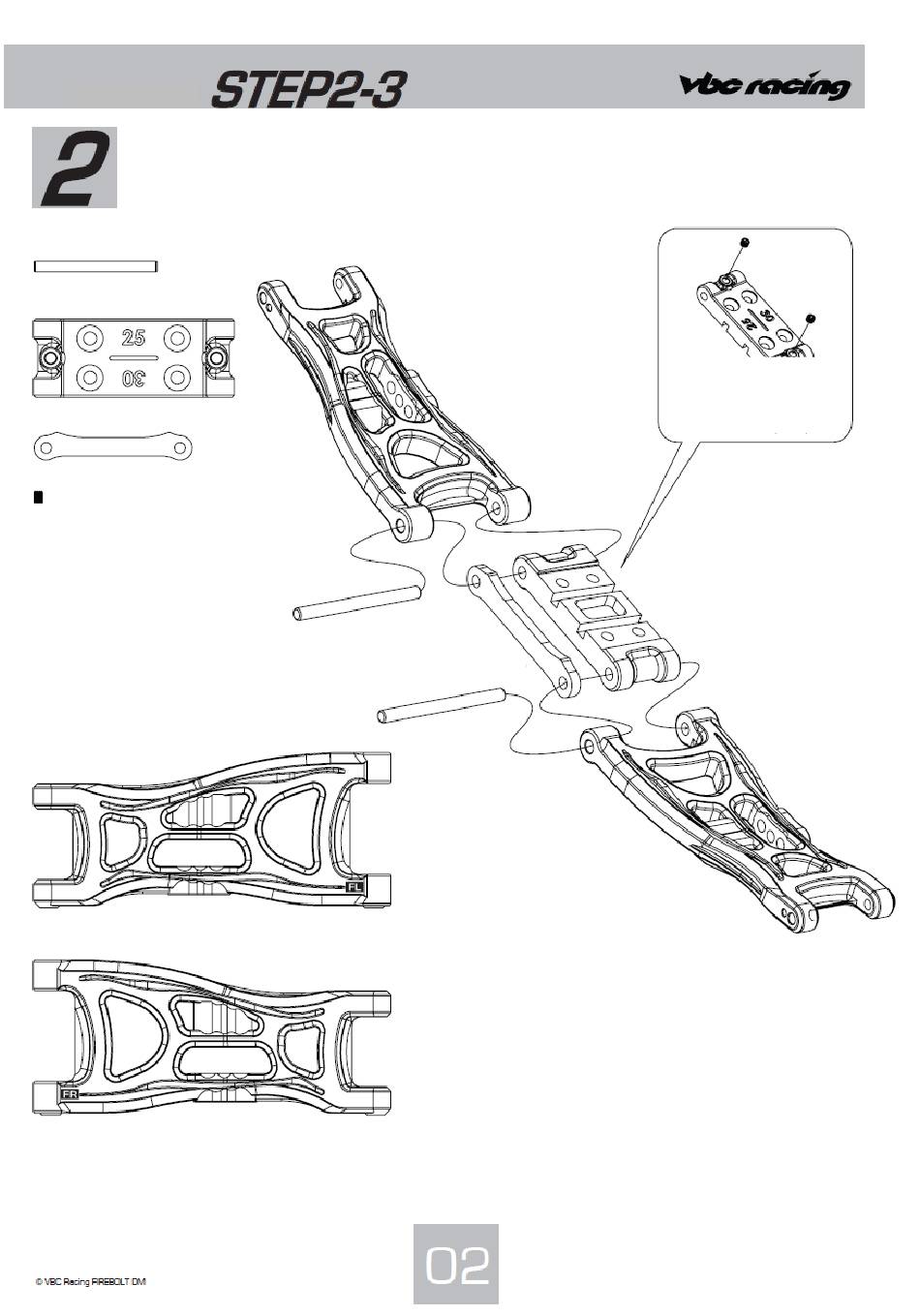

Vorderachsaufhängung
Schwingenstift 3x35 mm C-02-VBC-6015 x 2
Querlenkerträger, vorne A-03-VBC-6014 x 1
Firebolt Alu-Vorderachsverstrebung B-02-VBC-6012 x 1
Madenschraube M3x3 C-02-SC-SS-0303 x 2
Vorderer Querlenker, links (FL) A-03-VBC-6045 x 1
Vorderer Querlenker, rechts (FR) A-03-VBC-6044 x 1
Vorderer Querlenker, rechts
Schwingenstift 3x35 mm
Firebolt Alu-Vorderachsverstrebung
Schwingenstift 3x35 mm
Markierungen an der Unterseite des vorderen
Querlenkerträgers beachten. In der Grund-
einstellung weist die 25 nach vorne. Zum
Erhöhen des Nachlaufeinstellung auf 30°
Querlenkerträger drehen, so dass die 30 nach
vorne weist. Die Madenschrauben
dienen der Sicherung der Schwingenstifte.
Vorderer Querlenker, links
Madenschraube M3x3
Madenschraube
M3x3
Querlenkerträger, vorne
