VBC Racing Firebolt DM Bauanleitung Seite 17

BEUTEL
Stoßdämpfer (Forts.)
Firebolt Alu-Stoßdämpferkappe B-02-VBC-6021 x 4
O-Ring M1x1x3 R-02-VBC-6035 x 4
Linsenkopfschraube M2x4 C-02-SC-R0204 x 4
Feder vorne, mittel (rot) C-02-VBC-6021 x 2
Feder hinten, mittel (rot) C-02-VBC-6022 x 2
Firebolt Federteller A-03-VBC-6002 x 4
VBC Racing Firebolt Dämpferfedern:
Feder vorne, mittel/weich (grün) C-02-VBC-6033 (Optional)
Feder vorne, mittel (rot) C-02-VBC-6021
Feder vorne, mittel/hart (orange) C-02-VBC-6030 (Optional)
Feder hinten, mittel/weich (grün) C-02-VBC-6031 (Optional)
Feder hinten, mittel (rot) C-02-VBC-6022
Feder hinten, mittel/hart (orange) C-02-VBC-6032 (Optional)
O-Ring M1x1x3
Linsenkopfschraube M2x4

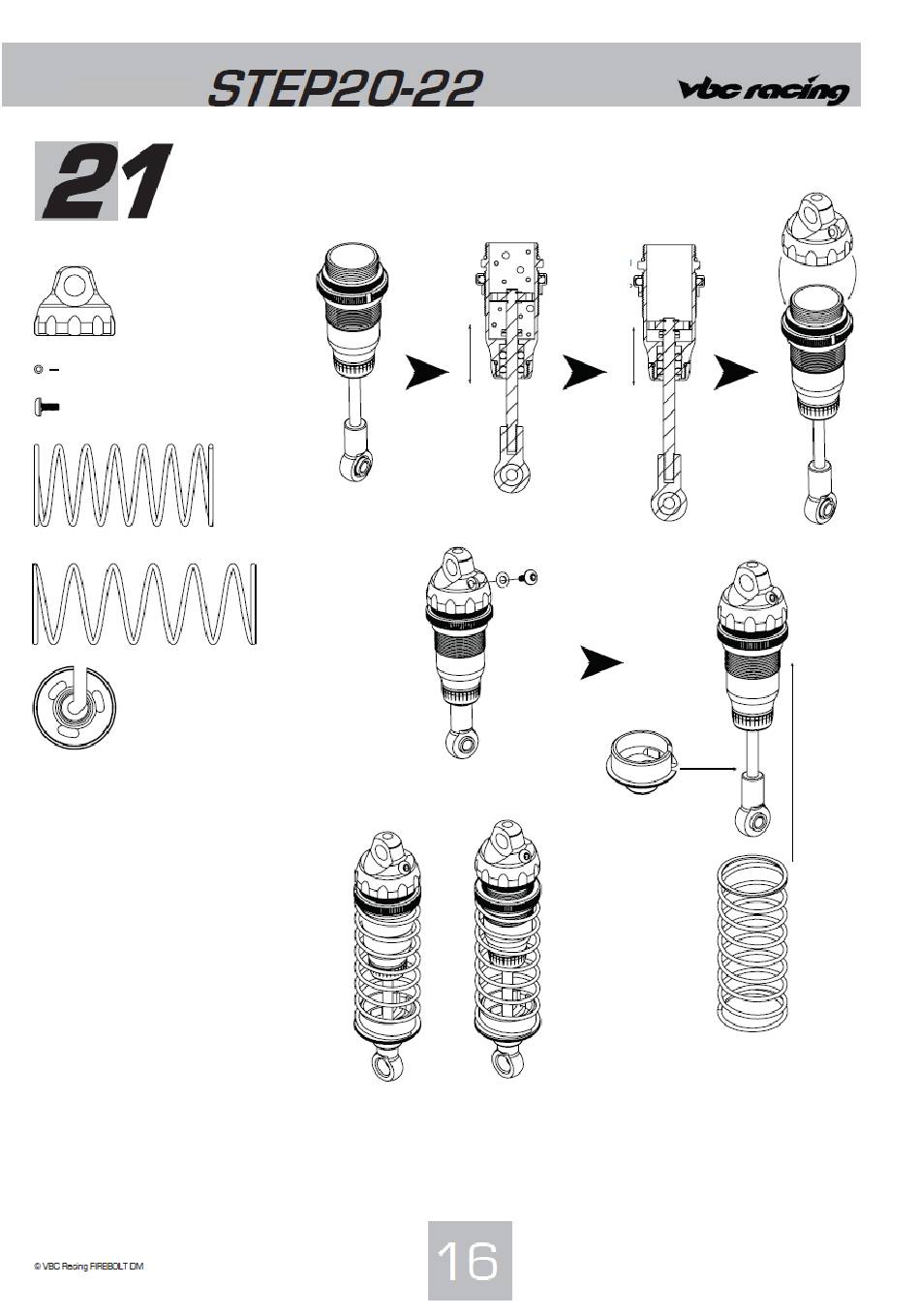

Oben beschriebene Schritte an vorderen und hinteren Stoßdämpfern durchführen.
Firebolt Alu-Stoßdämpferkappe
Mitgeliefertes
Dämpferöl
einfüllen, dann
Kolbenstange auf
und ab bewegen,
bis keine Luftblasen
mehr sichtbar sind.
Firebolt Federteller
Feder vorne, mittel (rot)
Feder hinten, mittel (rot)
