VBC Racing Firebolt DM Bauanleitung Seite 14

BEUTEL

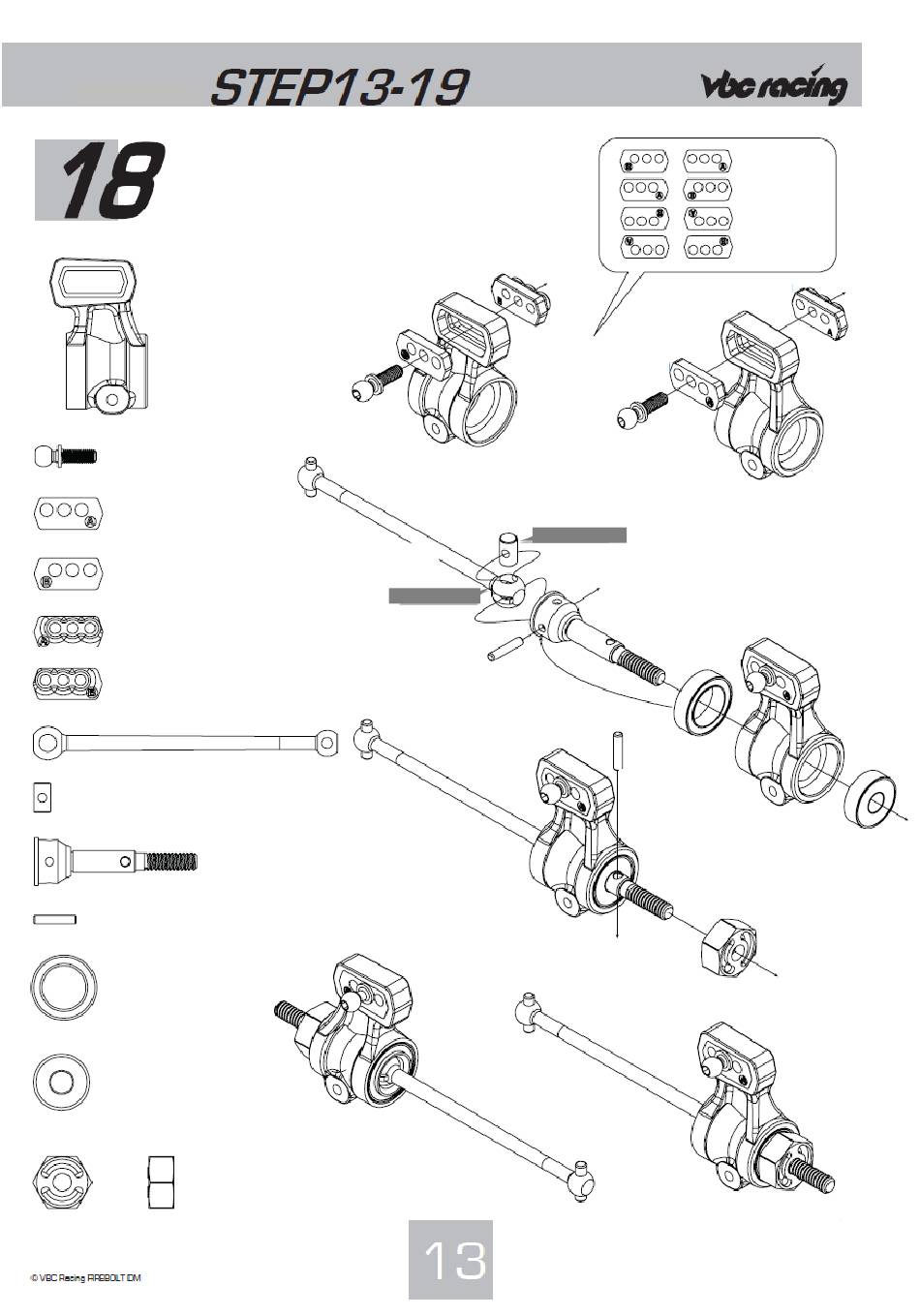

Hinterachsaufhängung (Forts.)
Firebolt hinterer Radträger A-03-VBC-6038 x 2
Kugelkopf 4.7x14 mm C-02-VBC-6034 x 2
Kugelkopfplatte, hinten (A) A-03-VBC-6050 x 1
Kugelkopfplatte, hinten (B) A-03-VBC-6051 x 1
Kugelkopfträger, hinten (A) A-03-VBC-6023 x 1
Kugelkopfträger, hinten (B) A-03-VBC-6049 x 1
Firebolt Antriebsknochen CVD-Gelenkwelle C-02-VBC-6010 x 2
Firebolt Gelenk CVD-Gelenkwelle C-02-VBC-6011 x 2
Firebolt Achswelle CVD-Gelenkwelle C-02-VBC-6009 x 2
Mitnehmerstift M2x10 B-02-VBC-0020 x 4
Kugellager10x15 C-02-BB-1510-P x 2
Kugellager 5x13 mm C-02-BB-1305-B x 2
Hinterradmitnehmer 6 mm A-03-VBC-6069 x 2
Kugelkopfträger, hinten (B)
Firebolt hinterer Radträger
Kugelkopfplatte, hinten (B)
Hinterer Radträger, links
Firebolt Antriebsknochen CVD-Gelenkwelle
Drucklagerfett
Kugelkopfplatte, hinten (A)
Firebolt Gelenk CVD-Gelenkwelle
Drucklagerfett
Firebolt Achswelle CVD-Gelenkwelle
Mitnehmerstift M2x10
Durch Einsetzen der
Kugelkopfplatten
und -träger in
unterschiedlichen
Positionen sind
verschiedene
Einstellungen
möglich.
Kugelkopfträger, hinten (A)
Firebolt hinterer Radträger
Hinterer Radträger, rechts
Kugellager 10x15
Mitnehmerstift M2x10
Kugellager 5x13
Hinterradmitnehmer 6 mm
Antriebswellen links und rechts
