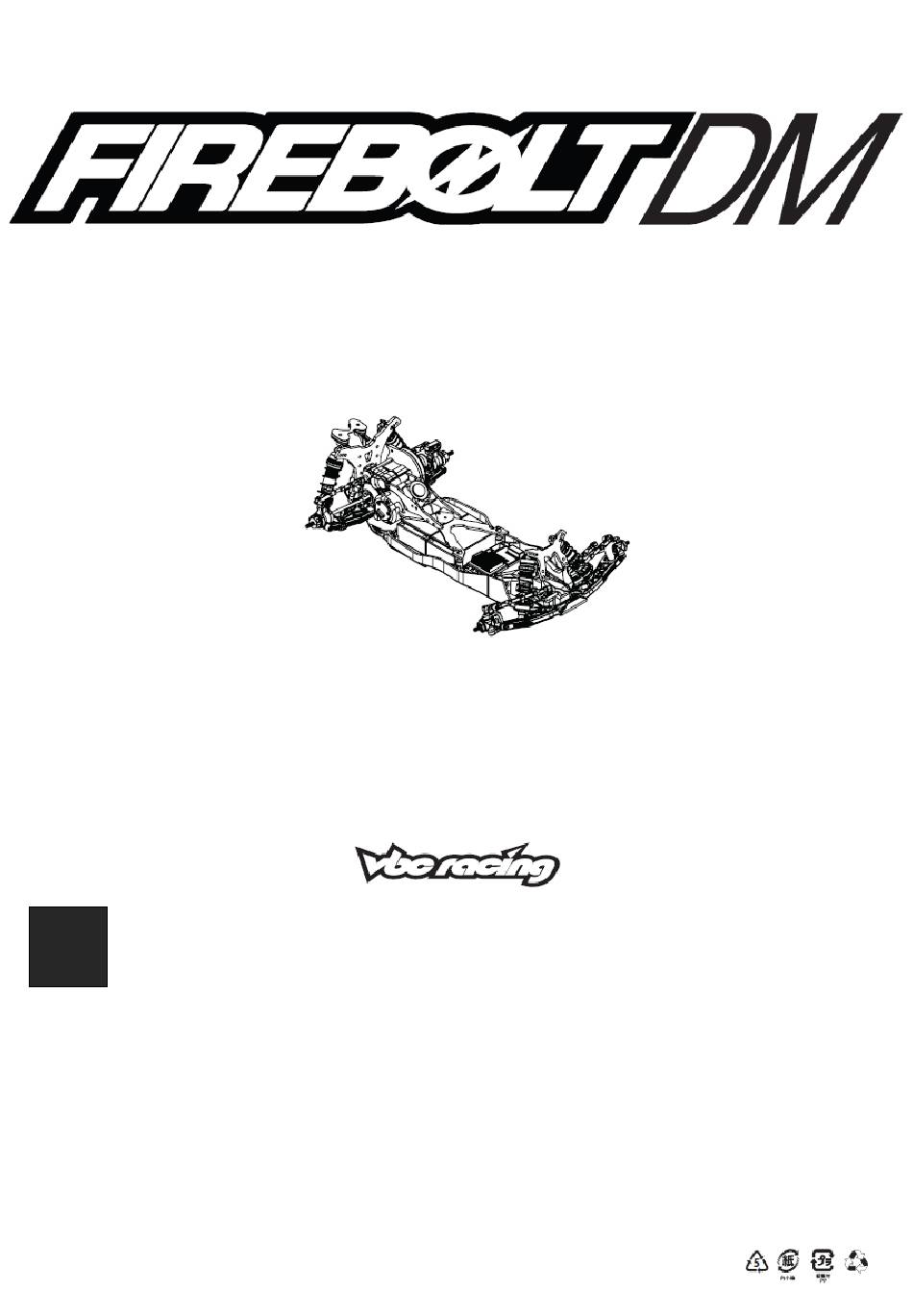

VBC Racing Firebolt DM Bauanleitung
Hochleistungs-RC-Car-Bausatz für den Wettbewerbseinsatz
Elektro-Wettbewerbsbuggy mit Heckantrieb, Maßstab 1/10
BAUANLEITUNG
D
Vielen Dank für den Kauf Ihres VBC Racing-Produkts!
Dieser VBC Racing-Baukasten enthält einen Hochleistungsmodellrennwagen
für fortgeschrittene Modellsportler. In diesem Bausatz kommen fortschrittliche,
von VBC Racing entwickelte Kunst- und Kohlefaserwerkstoffe und ein Chassis
aus hochwertigem 7075er Aluminium zum Einsatz, die Ihnen einen
entscheidenden Vorteil gegenüber Ihrer Konkurrenz verschaffen.
Anfängern wird empfohlen, sich vor Baubeginn von erfahreneren
Modellbauern beraten zu lassen.
Bewahren Sie diese Bauanleitung auch nach dem Bau
zu Referenzzwecken immer griffbereit auf.
Tipps:
Glätten Sie die Kanten aller Kohlefaserteile mit 600er Schleifpapier und
versiegeln Sie die Kanten und Senkbohrungen mit Sekundenkleber.
Hilfe und Unterstützung:
Benötigen Sie Hilfe oder möchten Sie uns etwas mitteilen, schreiben Sie
bitte eine E-Mail an unser Support-Team support@vbc-racing.com oder
besuchen Sie unsere Website www.vbcracing.com
Inhaltszusammenfassung für VBC Racing Firebolt DM
- Seite 1 Vielen Dank für den Kauf Ihres VBC Racing-Produkts! Dieser VBC Racing-Baukasten enthält einen Hochleistungsmodellrennwagen für fortgeschrittene Modellsportler. In diesem Bausatz kommen fortschrittliche, von VBC Racing entwickelte Kunst- und Kohlefaserwerkstoffe und ein Chassis aus hochwertigem 7075er Aluminium zum Einsatz, die Ihnen einen entscheidenden Vorteil gegenüber Ihrer Konkurrenz verschaffen.
- Seite 2 Firebolt DM 7075 Chassisplatte Senkkopfschraube M3x8 Senkkopfschraube M3x8 Senkkopfschraube M3x8 Vorderes Bulkhead, unten A-03-VBC-6015 x 1 Senkkopfschraube M3x8 Senkkopfschraube M3x8 Senkkopfschraube M3x8 Seitenteil, rechts A-03-VBC-6017 x 1 Senkkopfschraube M3x8 Seitenteil, links A-03-VBC-6016 x 1 Firebolt DM 7075 Chassisplatte B-02-VBC-6024 x 1...
- Seite 3 BEUTEL Vorderachsaufhängung Madenschraube M3x3 Schwingenstift 3x35 mm C-02-VBC-6015 x 2 Madenschraube M3x3 Vorderer Querlenker, rechts Markierungen an der Unterseite des vorderen Querlenkerträgers beachten. In der Grund- einstellung weist die 25 nach vorne. Zum Erhöhen des Nachlaufeinstellung auf 30° Querlenkerträger drehen, so dass die 30 nach Querlenkerträger, vorne A-03-VBC-6014 x 1 vorne weist.
- Seite 4 BEUTEL Linsenkopfschraube M3x8 Kugelkopf 4.7x15 mm Vorderachsaufhängung (Forts.) Kugelkopf 4.7x15 mm Kugelkopf 4.7x15 mm C-02-VBC-6008 x 2 Firebolt oberer Querlenkerträger vorne, Kohlefaser Senkkopfschraube M3x12 C-02-SC-F0312 x 2 Senkkopfschraube M3x16 C-02-SC-F0316 x 2 Firebolt Alu-Gewindeplatte, Vorderachse Linsenkopfschraube M3x8 C-02-SC-R0308 x 1 Vorderes Bulkhead, mitte Firebolt Alu-Gewindeplatte, Vorderachse B-02-VBC-6013 x 2 Vorderes Bulkhead, mitte A-03-VBC-6046 x 1...
-
Seite 5: Servoeinbau
BEUTEL Kugelkopf 4.7x12 mm Kugellager 5x8 Lenkung Kugellager 5x8 Kugellager 5x8 Lenkungshülse B-02-VBC-0033 x 2 Kugellager 5x8 Kugellager 5x8 C-02-BB-0805-B x 4 Lenkungshülse Kugelkopf 4.7x12 mm B-02-VBC-5015 x 3 Lenkungshülse Kugelkopf 4.7x12 mm Linsenkopfschraube M3x10 C-02-SC-R0310 x 2 Linsenkopfschraube M3x10 Lenkbrücke A-03-VBC-6022 x 1 Kugelkopf 4.7x12 mm Linsenkopfschraube M3x10... - Seite 6 BEUTEL Linsenkopfschraube M3x18 Dämpferbrücke, vorne Linsenkopfschraube M3x20 Linsenkopfschraube M3x18 Linsenkopfschraube M3x20 Vorderes Bulkhead, oben Kohlefaser-Dämpferbrücke, vorne A-01-VBC-6004 x 1 Linsenkopfschraube M3x20 C-02-SC-R0320 x 4 Linsenkopfschraube M3x18 C-02-SC-R0318 x 2 Linsenkopfschraube M3x8 C-02-SC-R0308 x 4 Mutter M3 C-02-SC-FN03 x 2 Kanten der Kohlefaser- Dämpferbrücke mit 600er Schleifpapier glätten und mit *Nicht enthalten...
- Seite 7 BEUTEL Linke Baugruppe Kugelkopf 4.7x15 mm Lenkhebel Scheibe 3x6x2 mm Scheibe 3x6x2 mm Schraubensicherung Aluminiumunterlegscheibe Erst Vorderradmitnehmer Vorderachsstummel auf Vorderachsstummel Senkkopfschraube stecken, dann Mitnehmerstift M3x6 2x10 mm einsetzen. Kugellager 5x10 Stift M2x10 C-Hub, rechts A-03-VBC-6021 x 1 C-Hub, links A-03-VBC-6020 x 1 Lenkhebel, links Kugellager 5x10 Vorderachsstummel...
- Seite 8 BEUTEL Lenkgestänge Linsenkopfschraube M2x4 C-02-SC-R0204 x 2 Kunststoffscheibe 2.5x6x1 mm A-03-VBC-6052 x 2 Kugelpfanne, lang A-03-VBC-6030 x 8 Spannachse, gehärtet 3x52 mm C-02-VBC-6003 x 4 Linsenkopfschraube M2x4 Schwingenstift 2.5x27.8 mm C-02-VBC-6016 x 2 Schwingenstift 2.5 mm Kunststoffscheibe 2.5x6x1 mm Für andere Seite wiederholen. Querlenker oben Lenkstange Kugelpfanne, lang...
- Seite 9 BEUTEL Differentialfett Kugellager 5x8 Differential Differentialkugeln (2.4 mm) FireboltDM Differentialabtrieb A C-02-VBC-6012 x 1 Firebolt Kugeldifferential- zahnrad 52Z Kugellager 5x8 FireboltDM Differentialabtrieb B C-02-VBC-6013 x 1 Firebolt Differentialscheibe Firebolt Kugeldifferentialzahnrad 52Z A-03-VBC-6005 x 1 O-Ring M1.0x4 FireboltDM Differentialabtrieb A Drucklagerfett auftragen Firebolt Druck- lager Drucklagerfett...
- Seite 10 BEUTEL Kugellager 5x10x4 mm Kugellager 5x10x4 mm Kugellager 5x10x4 mm Getriebe Firebolt Zwischenzahnrad Kugellager 5x10x4 mm Firebolt Zwischenzahnrad Firebolt Slipperwelle C-02-VBC-6005 x 1 Kugellager 5x10x4 mm Firebolt Zwischenzahnradachse C-02-VBC-6002 x 2 Firebolt Slipperwelle Getriebegehäuse, links Fett A-03-VBC-6010 Firebolt Zwischenzahnrad A-03-VBC-6008 x 2 Kugellager 5x10x4 mm Fett Fett...
- Seite 11 BEUTEL Linsenkopfschraube M3x20 FireboltDM Heckflügelhalterung A-03-VBC-6036 Hinterachsaufhängung Kugelkopf 4.7x15 mm C-02-VBC-6008 x 2 Sechskantmutter M3 Linsenkopfschraube M3x20 Firebolt Alu-Gewindeplatte, hinten B-02-VBC-6010 x 2 Linsenkopfschraube M3x12 Firebolt Kohlefaser-Dämpferbrücke, hinten A-01-VBC-6006 Linsenkopfschraube M3x20 C-02-SC-R0320 x 2 Sechskantmutter M3 Kugelkopf 4.7x15 mm Linsenkopfschraube M3x12 C-02-SC-R0312 x 4 Firebolt Alu-Gewindeplatte, hinten Linsenkopfschraube M3x10 C-02-SC-R0310 x 4 Linsenkopfschraube M3x10...
- Seite 12 BEUTEL Einbau des Getriebes Senkkopfschraube M3x8 C-02-SC-F0308 x 4 Firebolt Alu-Schwingenstifthalter, hinten (RF) B-02-VBC-6003 x 1 Firebolt Alu-Schwingenstifthalter, hinten Anti-Squat-Platte (RF) 1.5 mm A-01-VBC-6081 x 1 Anti-Squat-Platte (RF) 1.5 mm Kunststoffscheibe 3x6x1.2 mm A-03-VBC-6055 x 4 Anti-Squat-Platte Anti-Squat-Winkel Ohne Anti-Squat-Platte 0 mm 0°...
- Seite 13 BEUTEL Hinterachsaufhängung (Forts.) Heckrammer A-03-VBC-6012 x 1 Heckrammer Senkkopfschraube M3x10 C-02-SC-F0310 x 2 Schwingenstifthülse Schwingenstifthülse B-02-VBC-0035 x 2 Schwingenstifthülse Senkkopfschraube M3x10 Linsenkopfschraube M3x9 Getriebemontageplatte Getriebemontageplatte B-02-VBC-6078 x 1 Linsenkopfschraube M3x9 C-02-SC-R0309 x 2 Sicherstellen, dass die Getriebemontageplatte vollständig auf dem Getriebegehäuse aufliegt und die Schrauben M3x9 fest angezogen sind.
- Seite 14 BEUTEL Durch Einsetzen der Kugelkopfplatten und -träger in unterschiedlichen Positionen sind verschiedene Hinterachsaufhängung (Forts.) Einstellungen möglich. Kugelkopfträger, hinten (B) Firebolt hinterer Radträger Kugelkopfträger, hinten (A) Firebolt hinterer Radträger Kugelkopfplatte, hinten (B) Kugelkopfplatte, hinten (A) Firebolt hinterer Radträger A-03-VBC-6038 x 2 Hinterer Radträger, links Kugelkopf 4.7x14 mm C-02-VBC-6034 x 2 Hinterer Radträger, rechts...
- Seite 15 BEUTEL Oberer Querlenker hinten rechts Spannachse, gehärtet 3x45 mm Kugelpfanne L-förmig rechts, lang Kugelpfanne, lang Spannachse, gehärtet 3x45 mm C-02-VBC-6004 x 2 Kugelpfanne, lang A-03-VBC-6030 x 2 Oberer Querlenker hinten links Spannachse, gehärtet 3x45 mm Kugelpfanne L-förmig links, lang A-03-VBC-6048 x 1 Kugelpfanne L-förmig links, lang Kugelpfanne, lang Kugelpfanne L-förmig rechts, lang A-03-VBC-6047 x 1...
- Seite 16 BEUTEL E-Clip M2 E-Clip M2 O-Ring M1.5x15x18 Stoßdämpfer Kolbenplatte 1.6x2 E-Clip M2 Kolbenplatte 1.6x2 Firebolt A-03-VBC-6004 x 2 E-Clip M2 Kolbenplatte 1.7x2 Ausfederwegbegrenzer Ausfederwegbegrenzer Federvorspannmutter Firebolt Ausfederwegbegrenzer Kolbenplatte 1.7x2 Firebolt A-03-VBC-6064 x 2 Ausfederwegbegrenzer Firebolt vordere Kolbenstange Ausfederwegbegrenzer Firebolt vordere Kolbenstange C-02-VBC-6019 x 2 O-Ring M1x13x15 Firebolt hintere Kolbenstange C-02-VBC-6020 x 2 Zwei vordere Kolbenstangen anfertigen...
- Seite 17 Firebolt Federteller A-03-VBC-6002 x 4 Firebolt Federteller Feder vorne, mittel (rot) Feder hinten, mittel (rot) VBC Racing Firebolt Dämpferfedern: Feder vorne, mittel/weich (grün) C-02-VBC-6033 (Optional) Feder vorne, mittel (rot) C-02-VBC-6021 Feder vorne, mittel/hart (orange) C-02-VBC-6030 (Optional) Feder hinten, mittel/weich (grün) C-02-VBC-6031 (Optional) Feder hinten, mittel (rot) C-02-VBC-6022 Oben beschriebene Schritte an vorderen und hinteren Stoßdämpfern durchführen.
- Seite 18 BEUTEL Einbau hintere und vordere Stoßdämpfer Dämpferaufnahme oben Dämpferaufnahme oben A-03-VBC-6061 x 4 Kunststoffmutter M3 A-03-VBC-6062 x 4 Schwingendistanzscheibe 2 mm (Kunststoff) A-03-VBC-0052 x 2 Kunststoffmutter M3 Linsenkopfschraube M3x14 C-02-SC-R0314 x 2 Hinterachse Linsenkopfschraube M3x18 C-02-SC-R0318 x 2 Schwingendistanzscheibe 2 mm (Kunststoff) Linsenkopfschraube M3x14 Kunststoffmutter M3 Dämpferaufnahme oben...
- Seite 19 BEUTEL Akkuhalterung Firebolt Alu-Akkuhalterpfosten, lang Firebolt Alu-Akkuhalterpfosten, kurz Madenschraube M3x10 Senkkopfschraube M3x8 Firebolt Alu-Akkuhalterpfosten, kurz B-02-VBC-6008 x 2 Madenschraube M3x10 C-02-SC-SS-0310 x 2 Firebolt Alu-Akkuhalterpfosten, lang B-02-VBC-6007 x 2 Senkkopfschraube M3x8 C-02-SC-F0308 x 2...
- Seite 20 BEUTEL Kohlefaser-Längsverstrebung A-01-VBC-6003 Linsenkopfschraube M3x6 Akkuhalteroberteil Kohlefaser-Längsverstrebung A-01-VBC-6003 Linsenkopfschraube M3x6 Halteplattenträger Linsenkopfschraube M3x6 Halteplattenträger A-03-VBC-6039 x 1 Linsenkopfschraube M3x6 Kohlefaser-Halteplatte A-01-VBC-6002 Lüfterträger A-03-VBC-6040 x 1 Lüfterträger Linsenkopfschraube M3x6 C-02-SC-R0306 x 6 Lüfter und Befestigungsschrauben Senkkopfschraube M3x8 C-02-SC-F0308 x 2 nicht enthalten Firebolt Akkuhalterscharnierstift C-02-VBC-6001 x 1 Senkkopfschraube M3x8 E-Clip M2 B-03-VBC-0129 x 2...
- Seite 21 BEUTEL Slipper Firebolt Slipper-Pad Firebolt Slipperplatte Firebolt Slipperfeder Hauptzahnrad 48dp Firebolt Slipperplatte Stoppmutter mit Bund Stoppmutter mit Bund M4 B-02-VBC-0086 x 1 Firebolt Slipperplatte B-02-VBC-6023 x 2 Firebolt Slipperfeder C-03-VBC-6002 x 1 Firebolt Slipper-Pad C-03-VBC-6001 x 2 Hauptzahnrad 48dp 80Z A-03-VBC-6105 x 1...
- Seite 22 BEUTEL Firebolt Getriebeabdeckung Getriebeabdeckung Slipper-Einstellkappe Linsenkopfschraube M2x4 Firebolt Getriebeabdeckung A-03-VBC-6006 x 1 Slipper-Einstellkappe A-03-VBC-6043 x 1 Linsenkopfschraube M2x4 C-02-SC-R0204 x 1 Linsenkopfschraube M3x6 C-02-SC-R0306 x 4 Elektromotor und Motorritzel nicht enthalten Linsenkopfschraube M3x6 Linsenkopfschraube M3x6 Linsenkopfschraube M3x6 Linsenkopfschraube M3x6...
- Seite 23 BEUTEL Einbau Empfänger/Regler/Akku Firebolt Akkustopper Mitte A-03-VBC-6074 x 1 Firebolt Akkustopper Seite X A-03-VBC-6075 x 1 Firebolt Akkustopper Seite Y A-03-VBC-6076 x 1 Senkkopfschraube M3x6 C-02-SC-F0306 x 4 Empfänger, Fahrtenregler und Doppelklebeband nicht im Baukasten enthalten. Akku nicht im Baukasten enthalten. Enthaltenen EVA-Schaumstoff zurechtschneiden und an Akkustopper kleben, um eine spielfreie Montage des Akkus zu gewährleisten.
- Seite 24 BEUTEL Mögliche Akkupositionen Firebolt Akkustopper Seite und Mitte je nach verwendetem Akkutyp bzw. gewünschter Position montieren. Shorty-Akku längs Shorty-Akku quer hinten Shorty-Akku quer vorne Square-/Saddle-Block-Akku Linsenkopfschraube M3x8 Linsenkopfschraube M3x8 C-02-SC-R0308 x 2 Karosserieklammer B-02-VBC-0076 x 2...
- Seite 25 BEUTEL Montage der Vorder- und Hinterräder Stoppmutter mit Bund M4 B-02-VBC-0086 x 4 Felgen, Einlagen und Reifen nicht enthalten. Der Firebolt ist kompatibel mit den meisten 12 mm-Sechskantfelgen aller großen Hersteller. Stoppmutter mit Bund M4 Stoppmutter mit Bund M4 Karosserie und Heckflügel vorbereiten Für bessere Kühlluftzufuhr zum Motor ausschneiden.
- Seite 26 BEUTEL Karosserie und Heckflügel anbringen Linsenkopfschraube M3x8 C-02-SC-SS-0308 x 2 Firebolt DM Heckflügeleinstellplatte A-03-VBC-6037 x 2 Anstellwinkel des Heckflügels durch Linsenkopfschraube M3x8 Hinzufügen und Entfernen von Heck- flügeleinstellplatten anpassen. Karosserieklammer B-02-VBC-0076 x 2 Unterlegscheibe M3x6x0.5 Unterlegscheibe M3x6x0.5 B-02-VBC-5093 x 2 Firebolt DM Heckflügeleinstellplatte...
- Seite 27 Hochleistungs-RC-Car-Bausatz für den Wettbewerbseinsatz Elektro-Wettbewerbsbuggy mit Heckantrieb, Maßstab 1/10...
