Modell II Power Stand aufstellen

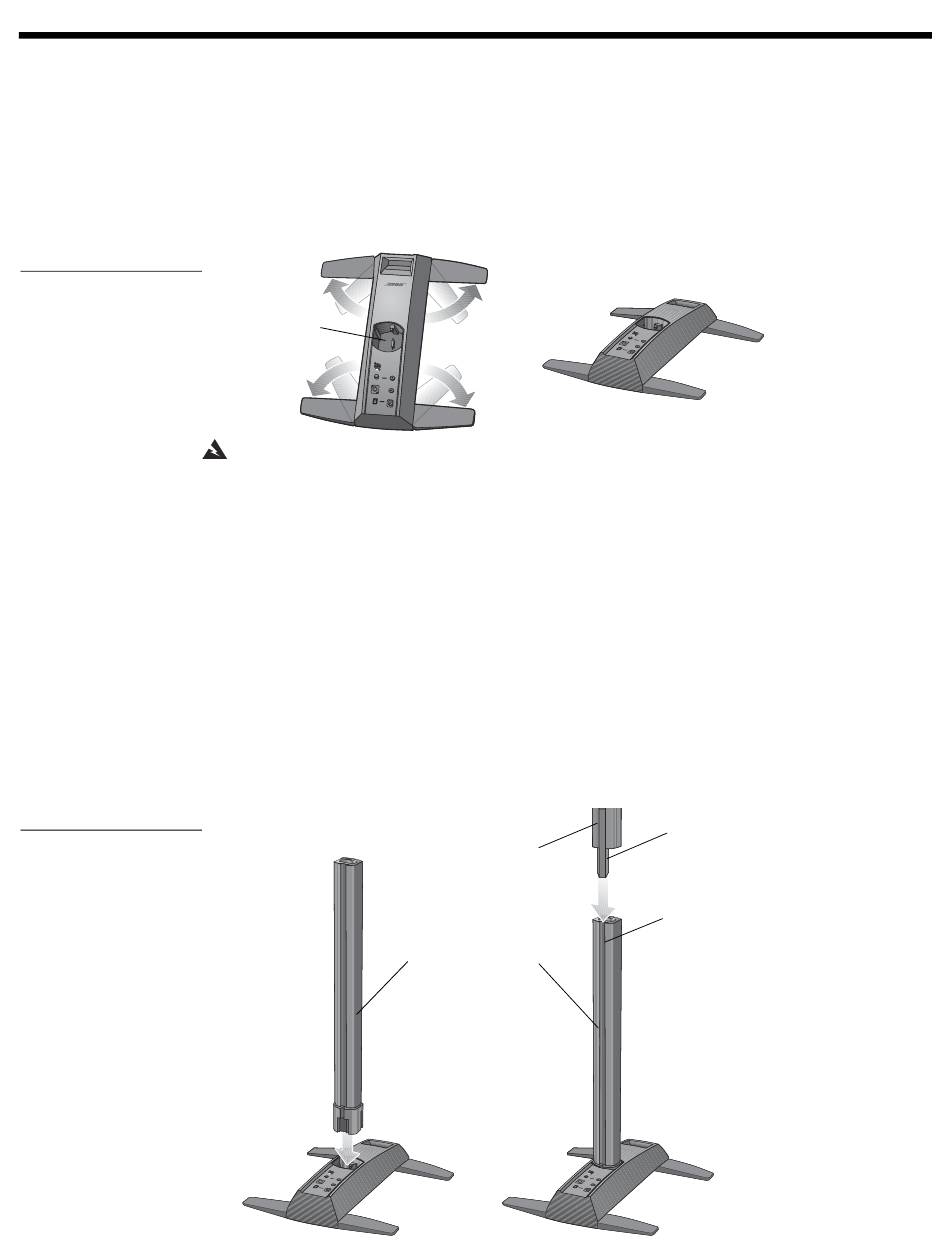

Abbildung 4
Power Stand auf den
Boden stellen

L1 Modell II Cylindrical Radiator

Abbildung 5
L1 Modell II Cylindrical
Radiator ® Lautsprecher
zusammensetzen
Français
1. Halten Sie den Power Stand senkrecht auf dem Boden (Abbildung 4A), fassen Sie eine
Standstütze und drehen Sie sie so weit wie möglich nach außen. Die Stütze auf der
anderen Seite wird automatisch herausgedreht. Die Standstützen müssen
vollständig nach außen gedreht sein, bevor Sie den unteren Teil des L1
Power Stand einsetzen können.
2. Stellen Sie den Power Stand an der endgültigen Position flach auf den Boden (Abbildung 4B).
A
Sockel für
den unteren
Teil des L1.
WARNUNG: Bewegen Sie das zusammengebaute System NICHT als Einheit. Sie könnten sich
oder andere Personen dabei verletzen und/oder das Produkt beschädigen. Stellen Sie den
Power Stand an der gewählten Position auf den Boden, bevor Sie das System zusammenbauen.
®
In diesem Abschnitt wird beschrieben, wie Sie die Lautsprecherteile in den Power Stand
einsetzen. Wenn Sie die T1 ToneMatch
anschließen möchten, lesen Sie den Abschnitt„T1 ToneMatch
(optional)" auf Seite 12, bevor Sie den oberen Teil des Lautsprechers einsetzen.
1. Halten Sie den unteren Teil des L1 so, dass das Gitter nach vorne zeigt, und setzen Sie
ihn in den Power Stand ein (Abbildung 5A). Achten Sie darauf, den unteren Teil des L1
vollständig in den Sockel einzusetzen, damit Stabilität und eine gute Verbindung
gewährleistet sind.
2. Richten Sie die Lasche am oberen Teil des L1 an der Aussparung auf der Rückseite des
unteren Teils des L1 aus und senken Sie den oberen Teil in den unteren, bis die Teile
genau ineinanderpassen (Abbildung 5B).
A
Oberer Teil des L1
Unterer Teil des L1
Vorderseite des
Systems
Venice_Setup.fm
Lautsprecher zusammenbauen
TM
-Audio-Engine an das L1 Modell II-System
B
2/07
B
TM -Audio-Engine hinzufügen
Zunge
Aussparung
S
YSTEMAUFBAU
TM in den
9
