VORBEREITUNG

Festlegen der Montagestelle
WARNUNG:
EINE UNSACHGEMÄSSE INSTALLATION KANN
ZUM HERUNTERFALLEN DER PROJEKTORHALTERUNG
FÜHREN UND SCHWERE VERLETZUNGEN BZW.
SCHÄDEN AM GERÄT VERURSACHEN! Der Monteur muss
sicherstellen, dass die Konstruktion, an der die Projektorhalterung
befestigt wird, das Fünffache des Gewichts der Projektorhalterung
und aller daran angebrachten Geräte tragen kann. Verstärken Sie
vor der Montage der Projektorhalterung ggf. die Konstruktion.
1. Legen Sie die gewünschte Position für die RPE-
Projektorhalterung fest.
2. Legen Sie anhand der Angaben zum Abstand zwischen
Linse und Leinwand den erforderlichen Abstand der
Projektorhalterung von der Leinwand fest.
HINWEIS:
Fahren Sie, je nach Bedarf, beim Abschnitt
Montage an ein CPA-Rohr, Montage an eine
Ausziehsäule mit 1-1/2"-Gewinde, Montage an
einen Holzrahmen (Balken) oder Montage an
eine Gewindestange fort.
MONTAGE
Montage an ein CPA-Rohr

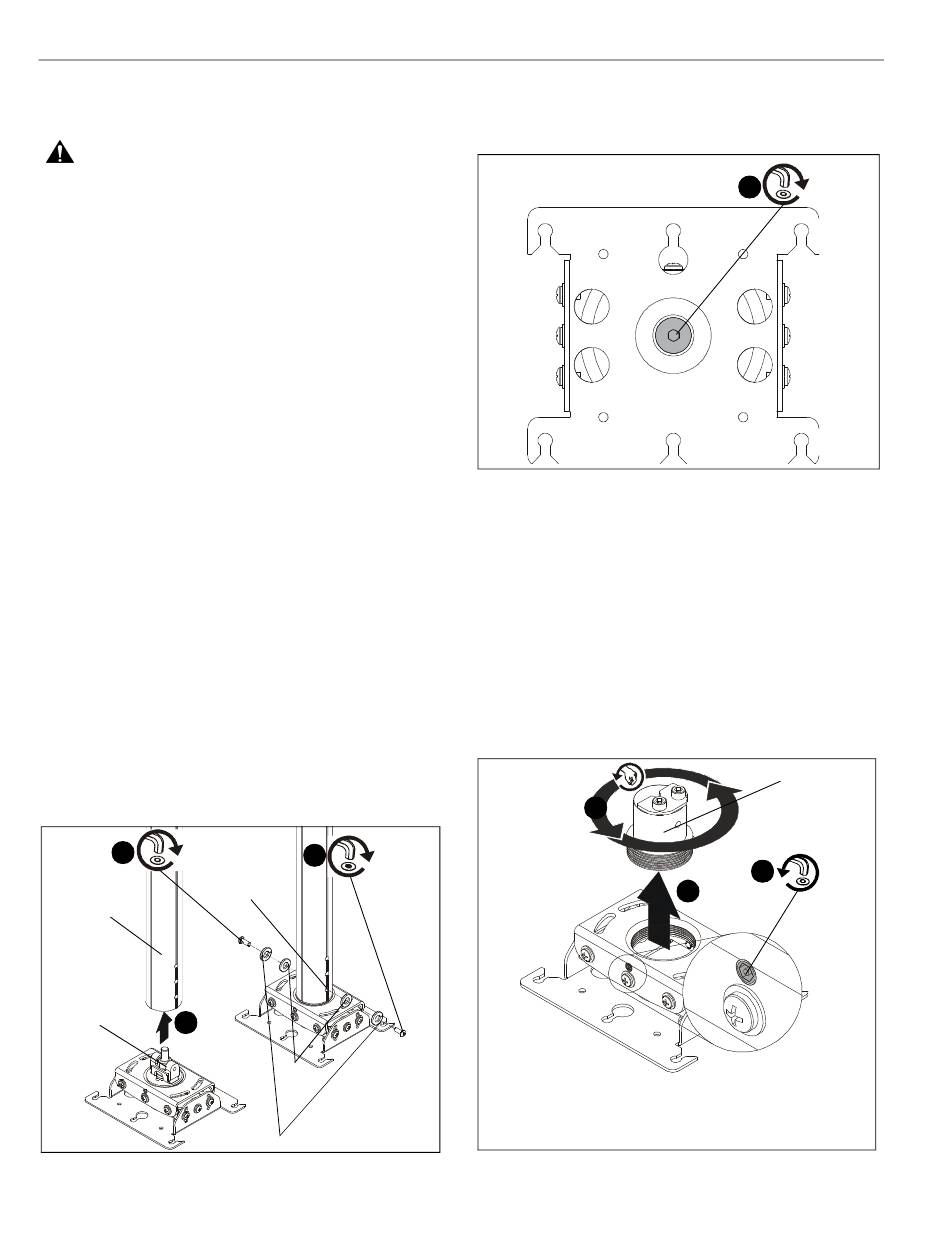

1. Schieben Sie die RPE so in die untere Öffnung der (nicht
mitgelieferten) CPA-Säule, dass die Löcher des CPA-Adapters
der RPE und der CPA-Säule genau übereinander liegen.
(Siehe Abb. 1)
2. Schrauben Sie entweder eine M6x16-
Halbrundkopfschraube (C) oder eine Sicherheitsschraube
(D) durch eine M6-Sicherungsscheibe (E) und ein flache
M6-Unterlegscheibe (F) in das Loch auf der Seite des CDA-
Rohrs, auf der sich die Adapterplatte des CPA-Adapters
befindet. (siehe Abb. 1)
3. Benutzen Sie (A) auf der gegenüberliegenden Seite des
CPA-Rohrs die andere M6x16-Halbrundkopfschraube (C)
oder Sicherheitsschraube (D), eine M6-Sicherungsscheibe
(E) und ein flache M6-Unterlegscheibe (F), um RPME (A)
an der CPA-Säule zu befestigen. (siehe Abb. 1)
(C) x (D)
3
Loch auf der
CPA-Rohr
Seite der
(nicht
Adapterplatte
mitgeliefert)
CPA-Adapter
1
18
2
(C) x (D)
(E) x 2
(F) x 2
Abb. 1
4. Benutzen Sie den „L"-förmigen M6-Inbusschlüssel (E), um
die Bodenschraube anzuziehen, durch die die RPME an der
Ausziehsäule befestigt ist. (siehe Abb. 2)
(bottom view)
Abb. 2
5. Fahren Sie beim Abschnitt "Montage des Projektors" fort.
Entfernen des CPA-Adapters
HINWEIS:
Falls Sie die RPE an etwas anderes als eine CPA-
Säule montieren, muss der CPA-Adapter vor der
Montage von der RPE-Halterung entfernt werden.
1. Lösen Sie die Feststellschraube, die den CPA-Adapter an die
RPE-Halterung fixiert. (Siehe Abb. 3)
2. Drehen Sie den CPA -Adapter gegen den Uhrzeigersinn,
bis sich das Gewinde aus der RPE löst. (Siehe Abb. 3)
3. Entfernen Sie den CPA-Adapter aus der RPE. (Siehe Abb. 3)
2
Abb. 3
