PRÉPARATION
Situer l'emplacement de fixation
AVERTISSEMENT :
UNE MAUVAISE INSTALLATION
PEUT PROVOQUER LA CHUTE DU SUPPORT POUR
PROJECTEUR ET ENDOMMAGER CELUI-CI, VOIRE
ENTRAÎNER DES BLESSURES CORPORELLES GRAVES !
Il est de la responsabilité de l'installateur de s'assurer que la
structure à laquelle le support pour projecteur est fixé peut
supporter 5 fois le poids de l'ensemble constitué du support
pour projecteur et du matériel qui y est fixé. Si nécessaire,
renforcer la structure avant d'installer ce support pour projecteur.
1. Déterminez la position requise pour le support du
projecteur RPE.
2. Déterminez la distance requise entre le support du
projecteur et l'écran en utilisant les informations concernant
la distance entre la lentille et l'écran.
REMARQUE :
Passez à la section Installation à un tuyau
CPA, Installation à une colonne d'extension
filetée de 1-1/2", Installation à une armature
en bois (solives) ou Installation à une tige
filetée, le cas échéant.
INSTALLATION
Installation sur un tuyau CPA

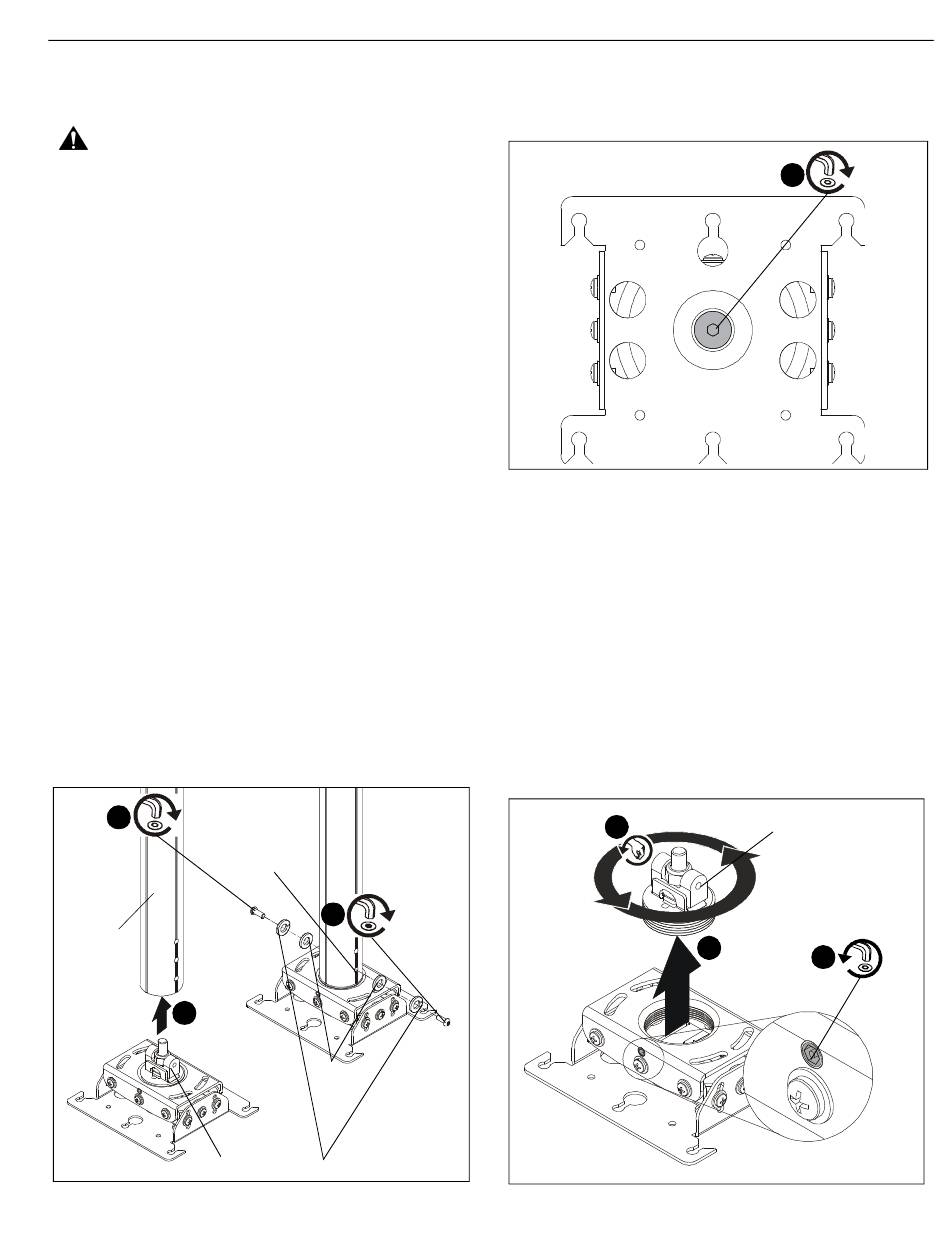

1. Assurez-vous que les trous sont alignés sur l'adaptateur
CPA du RPE et sur la colonne CPA (non incluse), soulevez
le RPE jusqu'à l'ouverture en bas de la colonne CPA. (Voir
la Figure 1)
2. Insérez soit une vis à tête ronde M6x16 (C) soit une vis de
sécurité (D) à travers une rondelle de sécurité M6 (E) et une
rondelle plate (F) dans le trou sur le côté du tuyau CPA où
se situe la plaque adaptatrice sur l'adaptateur CPA. (Voir la
Figure 1)
3. Sur le côté opposé du tuyau CPA, utilisez l'autre vis à tête
ronde M6x16 (C) ou vis de sécurité (D), une rondelle de
sécurité (E) et une rondelle plate (F) pour fixer le système
RPME (A) sur la colonne CPA. (Voir la Figure 1)
(C) x (D)
3
trou sur le côté
de la plaque
adaptatrice
Tuyau CMA
(non fourni)
1
adaptateur CPA
Figure 1
2
(C) x (D)
(E) x 2
(F) x 2
4. Utilisez une clé hexagonale M6 en forme de « L » pour
serrer le boulon inférieur qui fixe le RPME à la colonne
d'extension. (Voir la Figure 2)
(bottom view)
5. Passez à la section « Installation du projecteur ».
Retrait de l'adaptateur CPA
REMARQUE :
Si vous installez le RSE à autre chose qu'une
colonne CPA, la pièce d'adaptation CPA doit
être retirée du support RSE avant l'installation.
1. Desserrez la vis d'arrêt en maintenant l'adaptateur CPA sur
le support RPE. (Voir la Figure 3)
2. Tournez l'adaptateur CPA dans le sens contraire des
aiguilles d'une montre jusqu'à ce que le filetage ne soit plus
engagé dans le RPE. (Voir la Figure 3)
3. Retirez l'adaptateur CPA du RPE. (Voir la Figure 3)
2
4
Figure 2
adaptateur CPA
3
1
Figure 3
RPE
