V10028
4

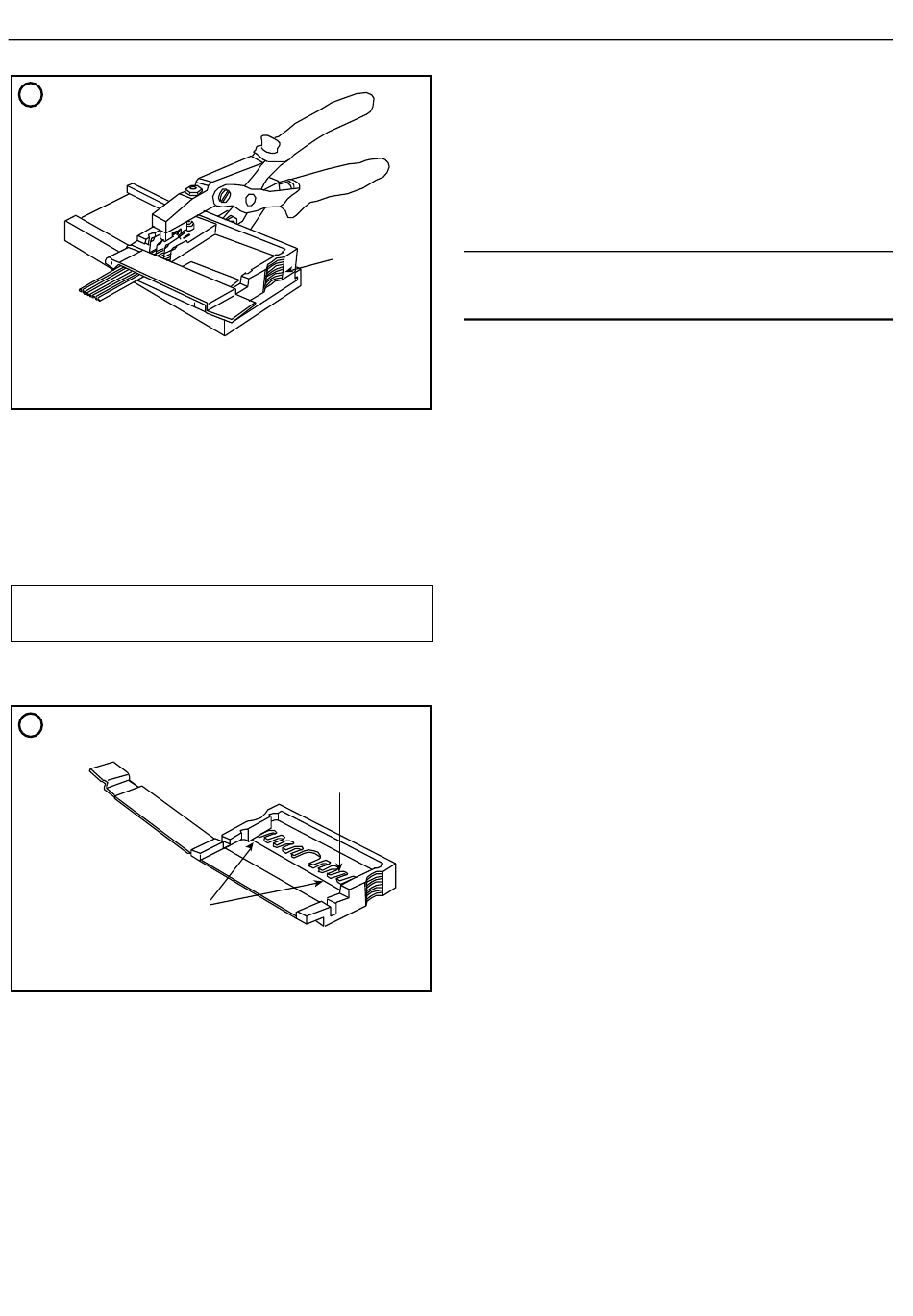

A. Posizione di partenza. Carrello in piano con l'estremità della base
Inserire il carrello nella base della pinza, come mostrato in figura 1. A
condizione che il connettore sia fissato nell'angolo del carrello, si
ottiene la prima posizione di terminazione quando il carrello è a filo con
l'estremità della base (vedi figura 4).
Azionare la pinza per terminare la prima posizione. Spingere il carrello
lungo la base per farlo avanzare alla posizione successiva. Proseguire
la terminazione e gli avanzamenti fino al completamento della
connessione. Sfilare il carrello e sbloccare il fermacavo per rimuovere
il complessivo.
Il carrello può essere inserito nella base della pinza dal lato
sinistro o dal lato destro
Terminazione di prese IDT a doppia fila
5
A. Fessure di registrazione
B. Inserire il connettore in uno dei due angoli
Usando il carrello a doppia fila, con il fermacavo aperto, installare una
presa a doppia fila in uno degli angoli del carrello, come indicato nella
figura 5. Il connettore va alloggiato nelle fessure di registrazione, in modo
che il suo corpo sia in piano con la parete del carrello (vedi figura 1).
Disporre il cavo nei canali del connettore, come mostrato in figura 3, e
spingere i fili verso il basso in modo che rimangano bloccati. Chiudere
il fermacavo per bloccare saldamente il cavo.
6
Inserire il carrello nella base della pinza e localizzare la prima
posizione, con il carrello in piano con l'estremità della base (vedi figura
4). Seguire la procedura di terminazione relativa alle prese a fila
singola.
Una volta completata la prima fila, sbloccare il connettore e rovesciarlo
per terminare l'altro lato, seguendo la stessa procedura di prima.
Nota: nelle prese a doppia fila bisogna terminare la prima fila prima
di precaricare la seconda con il cavo.
La RS Components non si assume alcuna responsabilità in merito a perdite di
qualsiasi natura (di qualunque causa e indipendentemente dal fatto che siano dovute
alla negligenza della RS Components), che possono risultare dall'uso delle
informazioni fornite nella documentazione tecnica.
